mos管ds电压振荡

在现代电子设备中，金属氧化物半导体场效应晶体管（MOS管）扮演着关键角色，其稳定性和可靠性直接影响电路性能。然而，在实际应用中，mos管的漏极（D）和源极（S）之间常出现电压振荡现象。这种高频振荡不仅可能导致电磁干扰（EMI），还会增加器件的电压应力，缩短设备寿命。本文将从振荡的成因、影响因素及解决策略三个方面进行深入剖析。

振荡的根源：寄生参数与开关特性

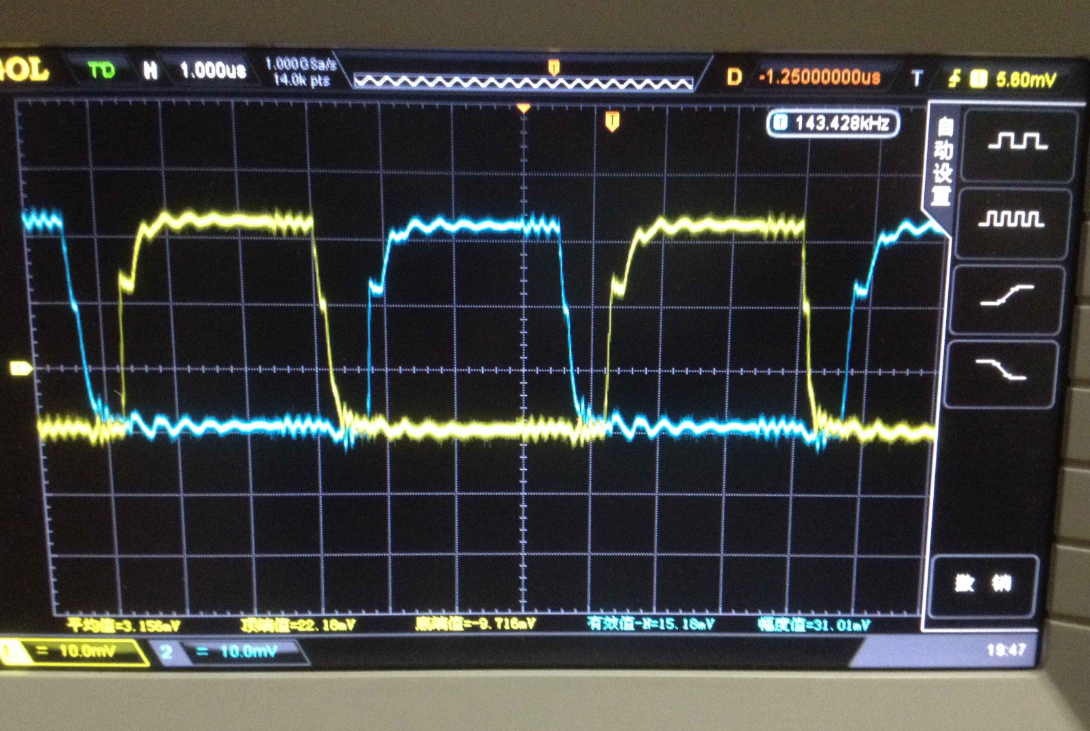

mos管的DS电压振荡主要源于其内部寄生参数和外部电路的相互作用。具体来说，MOS管的寄生电感和电容是导致电压尖峰和振铃现象的关键因素。当MOS管从导通状态切换为关断状态时，电流的突然中断会在DS两端产生一个瞬时的电压尖峰。这个尖峰主要由寄生电感引起，类似于水管突然关闭时产生的水锤效应。此外，MOS管的寄生电容在电压变化时会存储和释放能量，进一步加剧了电压的振荡。

开关速度和驱动能力也是影响振荡的重要因素。如果驱动信号的上升沿或下降沿不够陡峭，MOS管将无法快速完成开关动作，导致电压和电流的过渡过程延长，从而引发振荡。特别是在硬开关条件下，由于米勒效应的存在，驱动波形可能严重失真，进一步恶化振荡现象。

负载特性同样对振荡有显著影响。例如，在电感负载下，电流不能瞬间切断，而是通过续流二极管继续流动。如果续流回路设计不当，可能会在MOS管关断时产生反向电动势，导致DS电压出现异常波动。

振荡的影响：效率与稳定性的双重挑战

DS电压振荡对电路的性能和稳定性构成了双重威胁。首先，高频振荡会产生电磁干扰（EMI），影响周围电子元件的正常工作。这种干扰可能以辐射形式传播到其他部件，甚至通过电源线传导至整个系统，导致数据错误或通信故障。其次，电压振荡会增加MOS管的电压应力。每一次电压尖峰都可能超出器件的额定承受范围，长期积累会导致器件老化加速，甚至直接损坏。此外，振荡还会导致额外的功率损耗，降低电路的整体效率。这些损耗主要以热能形式散失，不仅浪费能源，还可能引发过热保护机制，限制设备的持续运行能力。

解决方案：多维度优化设计

为了有效抑制MOS管DS电压振荡，需要从多个维度入手进行优化设计。首先，优化RC吸收电路是一种常见且有效的方法。通过在DS两端并联适当的电阻和电容，可以吸收高频振荡能量，抑制过冲和振铃现象。这种方法类似于在水管上安装缓冲装置，以减小水流突变时的冲击。其次，调整驱动参数也至关重要。通过选择合适的驱动电阻和提高驱动信号的边沿速率，可以改善驱动波形，减少开关过程中的不确定性。这就好比为开关动作提供了更精准的“指挥”，确保其快速而平稳地完成。此外，优化PCB布局和布线策略也能显著降低振荡。合理布置元件位置，缩短关键路径的长度，可以减少寄生电感和电容的影响。同时，采用低阻抗的接地方案有助于快速泄放高频噪声。最后，针对不同的应用场景和需求，还可以考虑使用软开关技术、添加磁珠或电感等滤波元件来进一步改善电路的稳定性和效率。

MOS管DS电压振荡是一个复杂的问题，涉及多个方面的因素。通过深入理解其成因和影响机制，并采取综合性的设计优化措施，我们可以有效地抑制这一现象的发生，从而提高电子设备的可靠性和性能。
