用pwm控制mos管发热严重

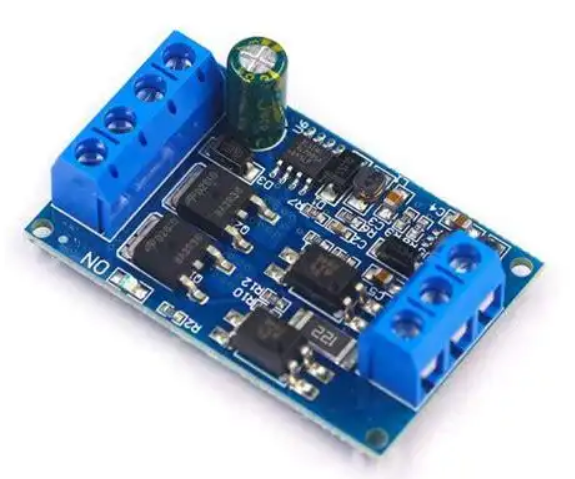

在开关电源的设计中，PWM（脉宽调制）控制MOS管是实现高效能量转换的核心技术之一。然而，许多工程师在实际调试中常遇到mos管发热严重的问题，这不仅影响效率，还可能缩短器件寿命。本文将深入分析这一现象的原因，并提供系统化的解决方案。

驱动频率与开关损耗的博弈

PWM信号的频率过高是导致mos管发热的首要因素。当驱动频率提升时，MOS管在单位时间内切换状态的次数增加，每次切换都会产生短暂的导通损耗和关断损耗。这种损耗累积起来，会像快速摩擦生热一样使管芯温度急剧上升。例如，某案例中当频率超过200kHz时，MOS管表面温度在5分钟内飙升到80℃以上。此时需要权衡效率与发热的关系，通常建议将频率控制在50-150kHz范围内，具体需根据负载特性调整。

栅极驱动不足的隐藏危机

MOS管能否快速导通，取决于栅极（G极）驱动电压是否足够。若驱动电路输出的电压低于器件规格书的推荐值（如标准4.5V驱动的MOS管仅提供3V驱动），会导致导通电阻RDSon增大。这相当于让水流通过狭窄的管道，必须施加更大压力（电压）才能维持相同流量（电流），结果就是MOS管以“半导通”状态工作，产生大量焦耳热。实测数据显示，驱动电压不足时，DS两端压降可达正常值的3倍，功率损耗呈平方关系增长。

寄生参数引发的震荡灾难

PCB布局中容易被忽视的寄生电感和结电容，会与MOS管构成LC振荡回路。当PWM信号的上升沿或下降沿到来时，栅极电压会出现类似钟摆的衰减震荡，造成多次虚假导通。某实验室用示波器捕捉到的震荡波形显示，单个脉冲周期内竟出现5次以上电压波动，这相当于MOS管被强制频繁开关。解决方法是在栅极串联10-100Ω电阻形成阻尼，就像给秋千施加摩擦力使其快速静止。

RC时间常数的致命延迟

栅极回路的电阻与输入电容（如1kΩ电阻搭配170pF电容）会形成阻碍快速导通的“缓冲带”。测试表明，当时间常数超过200ns时，MOS管导通波形会出现明显的斜坡而非陡峭跳变，此时电流与电压存在重叠区，产生巨大的开关损耗。这类似于汽车起步时长时间半踩离合器，发动机转速与车速不同步导致离合器片烧蚀。优化方案包括：将栅极电阻降至20-50Ω，或在GS极间并联100-1000pF电容加速电荷转移。

系统性诊断方法论

要准确定位发热原因，必须建立科学的测试流程。首先用万用表测量静态工作点，确认驱动电压是否达标；接着用示波器观察三个关键波形：PWM控制器输出（判断占空比是否异常）、栅极驱动波形（检查上升时间是否小于100ns）、DS两端电压（验证导通是否充分）。某开关电源案例中，通过对比正常与故障波形，发现导通延迟时间从设计的30ns恶化到120ns，最终锁定为驱动芯片带载能力不足。

器件选型与热设计的协同优化

除了电路调试，MOS管本身的选型也至关重要。对于高频应用应选择Qg（栅极电荷量）小的器件，如同等条件下Qg为25nC的型号比60nC的温升低40%。同时，PCB布局需遵循“驱动回路面积最小化”原则，某实验将栅极走线从5cm缩短到1cm后，开关损耗下降18%。对于持续大电流场景，可采用铜基板辅助散热，其效果相当于给MOS管安装“散热空调”。

通过上述多维度的分析与改进，工程师能有效驯服PWM控制中的MOS管发热问题。记住，每一个发热现象背后都藏着电路语言表达的诉求，唯有精准测量与系统思考，才能将热能转化回设计智慧。
