moc3021驱动可控硅典型电路

发布时间:2025-06-15编辑:国产MOS管厂家浏览:0

在电力电子技术的广阔天地里,moc3021驱动可控硅的典型电路犹如一颗璀璨的星辰,以其独特的魅力和高效的性能吸引着无数工程师与技术爱好者的目光。今天,让我们一同揭开这背后神秘而精妙的技术面纱,探索如何利用moc3021这一关键元件,实现对可控硅的精准驱动与控制,进而解锁高效、稳定电力应用的新境界。

#### 一、初识moc3021与可控硅的不解之缘

**moc3021**,作为一款专为驱动可控硅(SCR)及TRIAC等功率半导体器件设计的光电耦合器,其重要性不言而喻。它不仅能够有效隔离高压与低压电路,确保系统安全,还通过精准的信号传输,实现对可控硅的灵活控制。而**可控硅**,作为一种半控型半导体器件,以其高容量、低损耗的特性,在交流调压、变频调速、无触点开关等场合大放异彩。两者的结合,无疑是电力电子领域的一次完美联姻。

#### 二、moc3021驱动可控硅典型电路的核心构成

要构建一个基于moc3021驱动可控硅的典型电路,我们需要精心挑选并连接以下几个关键部分:输入信号处理、光电耦合隔离、触发脉冲生成及可控硅主回路。在这个过程中,moc3021扮演着桥梁的角色,将微控制器或逻辑电路发出的弱电信号,转化为足以触发可控硅导通的强大脉冲。

**1. 输入信号处理:**通常,这一步涉及将外部控制信号(如来自微控制器的PWM信号)进行必要的整形、滤波,以确保信号的稳定性和准确性,为后续的光电转换打下坚实基础。

**2. 光电耦合隔离:**moc3021内部集成了发光二极管和光敏三极管,当输入信号加至发光二极管时,光线穿透至光敏三极管,产生光电流,从而实现电气隔离的同时,将信号传递给后续电路。这一设计极大地提高了系统的抗干扰能力,保障了人员与设备的安全。

**3. 触发脉冲生成:**经过光电耦合后的信号,需进一步放大并整形为符合可控硅触发要求的脉冲信号。这通常通过附加的晶体管或脉冲变压器等元件实现,确保脉冲的宽度、幅度及前沿满足可控硅可靠触发的需求。

**4. 可控硅主回路:**最后,由moc3021驱动生成的触发脉冲作用于可控硅的门极,当阳极与阴极间存在正向电压时,可控硅被触发导通,实现对负载电流的控制。通过调节输入信号的占空比或频率,即可实现对负载电压或电流的连续调节,满足不同应用场景的需求。

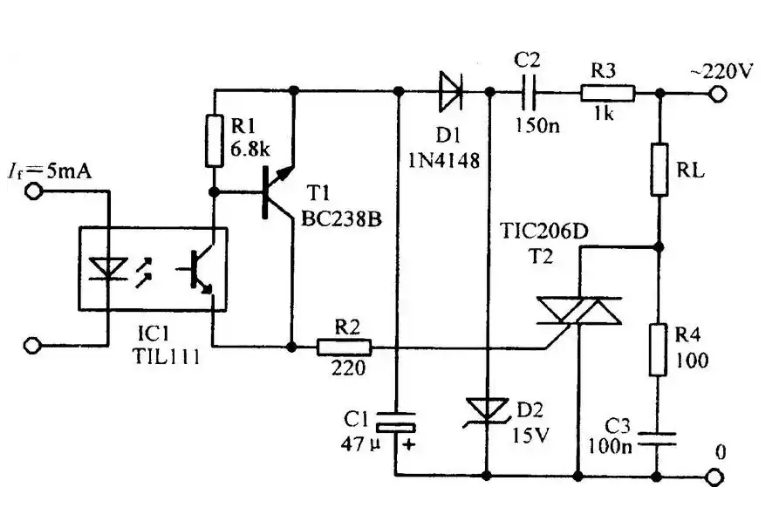

moc3021驱动可控硅典型电路

#### 三、实践应用中的智慧之光

在实际应用中,moc3021驱动可控硅的典型电路展现出了极高的灵活性和可靠性。无论是家用调光器、风扇控制器,还是工业自动化中的电机软启动、温度控制,都能看到它的身影。通过精确控制可控硅的导通角,不仅实现了能源的高效利用,还大大延长了设备的使用寿命,降低了维护成本。

此外,为了进一步提升系统的性能,工程师们还会结合现代控制理论,如PID控制、模糊控制等,对输入信号进行智能调节,使系统响应更快、控制更精准。同时,考虑到电磁兼容性(EMC)问题,合理的布局布线、滤波器的使用也是不可忽视的环节。

#### 四、展望未来:技术创新引领未来

随着电力电子技术的不断进步,moc3021及其驱动的可控硅电路也在不断演进。新材料的应用、集成度的提高、智能化控制的融入,正推动着这一领域向更高层次发展。未来的moc3021,或许将拥有更高的隔离电压、更快的响应速度、更强的抗干扰能力,以及更加友好的人机交互界面,为电力电子系统的设计带来更多可能性。

总之,moc3021驱动可控硅的典型电路,不仅是电力电子技术的一个缩影,更是人类智慧与创新精神的结晶。在这个充满挑战与机遇的时代,让我们携手并进,继续探索电力控制的新边界,共创更加美好的电气化未来。

本文标签: 驱动 可控硅 电路
