mos管并联需要几个下拉电阻

发布时间:2025-06-15编辑:国产MOS管厂家浏览:0

当工程师在设计大功率开关电源、电机驱动或高效DC-DC转换器时,面对高电流需求,**并联多个MOS管**成为提升电流承载能力的常用方案。然而,一个常常被忽视却又**极其关键的细节**浮出水面:`这些并联的mos管,究竟需要配置几个下拉电阻?`是多个mos管共享一个电阻即可,还是每个MOS管都必须配备自己专属的下拉电阻?这不仅关系到系统的**稳定性、可靠性**,甚至可能影响到产品的使用寿命和安全性。

**一、 下拉电阻的核心使命与并联电路的独特挑战**

简单来说,下拉电阻(通常连接在mosfet的栅极(G)与源极(S)之间)的核心作用就是**提供一个确定的低电平状态**。它的存在至关重要:

1. **防止误导通:** MOS管的栅极具有极高的输入阻抗,像磁铁一样容易积累电荷(无论是环境中的干扰信号,还是驱动电路残留的电荷)。倘若栅极悬空,这些电荷无处释放,电压就可能上升到开启阈值(Vth)以上,导致MOS管在预期关闭时意外导通——这就是极其危险的误导通。

2. **加速关断过程:** 在关断指令发出后,下拉电阻为栅极电荷提供了一个快速泄放的路径,有助于更快地将栅极电压拉低至Vth以下,从而提升开关速度,特别是关断速度,减少开关损耗。

3. **增强抗干扰能力:** 它为栅极提供了一个稳定的参考地,有效抑制外部噪声耦合到栅极,提高系统在复杂电磁环境中的鲁棒性。

然而,当我们把多个MOS管并联使用时,情况变得复杂起来。**分布参数**(如栅极引线电感、PCB走线电阻电容差异)以及MOS管本身参数的微小**离散性**(如Vth、Ciss等)都会发挥作用:

* **栅极电荷分配不均:** 驱动信号关闭后,如果没有确定路径,各MOSFET栅极上的残留电荷可能因为分布参数的差异,泄放速率各不相同。

* **分布电容耦合效应:** 相邻MOSFET栅极之间的寄生电容可能导致电荷在并联器件之间“串扰”。

* **参数离散导致开启/关断不一致:** 不同MOS管微小的Vth差异,可能导致在相同栅极电压下,有的管子刚好关闭,有的却仍在导通边缘。

在并联应用下,仅仅是给这一组MOS管配置一个公共的下拉电阻是否足够?

**二、 关键结论:每个MOS管都应有自己独立的下拉电阻**

经过深入的理论分析和大量的工程实践经验总结,答案已经非常明确:**为了实现最优的性能、最高的可靠性和确保各并联支路的均流性,强烈建议为每一个并联的MOS管配置一个专属的、独立的下拉电阻(G-S电阻)。**

为什么这种看似“冗余”的配置是必要的?原因主要在于并联应用下潜在的巨大风险:

1. **避免栅极电荷“滞留”与误导通风险:**

* 设想一个场景:一个公共下拉电阻连接着多个并联MOS管的栅极。

* 即使驱动信号已经关闭,**寄生电感**和**PCB走线电阻**会在各MOSFET栅极节点到公共下拉电阻节点之间形成阻碍。

* 栅极电荷的泄放路径被延长、受阻,泄放速度显著减慢。特别对于距离公共电阻点最远的MOS管,其栅极电压下降最为缓慢。

* **后果:** 该MOS管的关断被严重延迟,甚至可能在预期关断期间因为电压未能及时降到Vth以下而出现短暂的**误导通**。在高频开关电路中,这种短暂的误导通会显著增加开关损耗,导致局部过热;在桥式电路中,可能引发危险的**直通短路**(Shoot-Through),烧毁器件。

2. **提升系统可靠性,降低失效风险:**

* 独立的、靠近各自MOSFET栅源引脚的下拉电阻,为栅极电荷提供了**最短、最低阻的泄放路径**。

* 这确保了**每一个**MOS管都能在驱动信号移除后,以尽可能快的速度将栅极电压拉低至安全区域(远低于Vth),**消除误导通的可能性**。

* 这种设计极大地提升了整个并联系统的**鲁棒性**和长期**可靠性**。

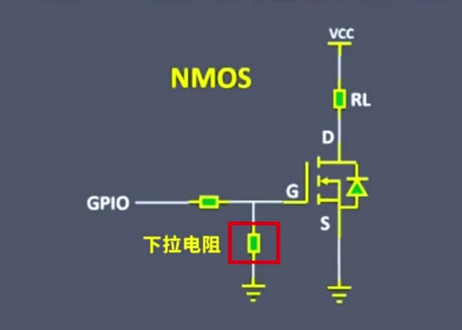

mos管并联需要几个下拉电阻

3. **缓解参数离散性和分布效应的影响:**

* 不同MOS管参数的微小差异(Vth, Ciss)以及PCB布局带来的寄生参数差异是客观存在的。独立的下拉电阻为每个管子提供了**本地化的、强制的确定状态**。

* 这有助于**改善**各并联支路开关动态过程的**一致性**(尤其是在关断时刻),从而在一定程度上有利于**电流的均衡分配**。

4. **故障隔离:**

* 如果一个MOS管本身或其栅极驱动路径发生意外短路或严重漏电故障,独立的电阻配置可以降低这个故障点对整个并联组栅极控制网络的负面影响,起到一定的**隔离作用**。

**三、 设计要点与陷阱规避**

明确了“必须每个管子配一个电阻”这个核心原则后,实际设计中还需关注以下关键点:

1. **阻值选择 (Rgs):**

* **常见范围:** 通常在**`10kΩ`到`100kΩ`** 之间,**`4.7kΩ`、`10kΩ`、`47kΩ`** 是工程师常用的阻值。

* **权衡因素:**

* **`开关速度与损耗`:** 阻值越小,泄放电流能力越强,关断越快,开关损耗越低。*但同时会增加栅极驱动电路在开通瞬间的负载*(驱动IC需要额外电流流过下拉电阻来抬高栅压),增大驱动损耗。

* **`驱动能力`:** 确保驱动IC的峰值拉电流(Sink Current)能力足以在开通瞬间克服下拉电阻的分流影响,将栅压迅速抬升到目标开通电平。若驱动IC能力不足,过小的Rgs会导致开通速度变慢。

* **`抗扰性与功耗`:** 阻值过大会减弱下拉作用,增加干扰导致误导通的风险,且在关断状态下的功耗(Vgs^2/R)非常微小,通常不是主要限制因素。

* **`经验法则`:** 在满足驱动能力的前提下,尽可能选择小一些的阻值以获得更快的关断速度。例如,当驱动IC的峰值拉电流为1A,VDD为12V时,最小的理论Rgs应大于12Ω,但实际会选择远大于此值的电阻(如4.7kΩ),以避免对驱动造成过大负担。

2. **功耗与散热计算:**

* 在直流或低频开关应用中,下拉电阻在MOS管关断期间承受的电压基本等于驱动电路的电压(Vdrive)。

* 功耗计算公式:**`P = (Vdrive)^2 / Rgs`** 。例如,Vdrive=12V,Rgs=10kΩ,则**`P = (12)^2 / 10000 = 14.4mW`** ,功耗非常低,普通贴片电阻(如0805封装)足以承受,通常无需特别散热考虑。
