大功率mos管栅极驱动芯片

当你启动一辆电动汽车，澎湃的动力在瞬间响应；当工业变频器精准调控电机转速，生产过程高效运转；当太阳能光伏板输出的直流电转换为清洁稳定的交流电汇入电网——在这些激动人心的电能转换与控制背后，一个微小但至关重要的电子元件正发挥着**决定性作用**：大功率MOS管栅极驱动芯片。

在电力电子系统的核心地带，mosfet（金属氧化物半导体场效应晶体管），特别是面向高电压、大电流应用设计的**大功率mos管**，承担着电能高效切换与功率放大的核心使命。然而，这类器件虽有卓越的导通与关断潜能，其**栅极特性**却如同一把双刃剑。栅极本质上是一个电容器，需要精确地注入或抽取电荷（驱动电流），才能实现状态的快速、可靠翻转。栅极驱动芯片，正是为此而生的"指挥官"。

**为何大功率mos管必须依赖专用驱动芯片？** 这绝非冗余设计，而是克服关键瓶颈的必然选择：

* **快速开关的需求:** 现代电力电子追求极致效率，其心脏就在于提升开关频率以减少无谓的损耗。驱动芯片必须能够提供足够强大的**瞬态电流**，在纳秒级别快速完成栅极电容的充放电，确保MOS管状态切换干脆利落。

* **克服米勒效应:** 在开关转换的关键阶段（特别是导通后向完全导通过渡时），栅极会受到漏极电压剧烈变化（dV/dt）的干扰，产生反向充电（米勒电容效应），可能导致意外导通或振荡。高性能驱动芯片需要具备强大的*瞬态下拉电流能力*来对抗这种效应，维持系统稳定性。

* **高栅极驱动电压:** 为最大限度地降低大功率MOS管在导通状态的电阻损耗（Rds(on)），往往需要为其栅极提供远高于标准逻辑电压（如5V、3.3V）的驱动信号（通常12V、15V甚至更高），以实现全增强导通。

* **瞬态大电流能力:** 驱动芯片需要能输出瞬间高达数安培（A）甚至十几安培的峰值电流，才能满足大功率MOS管栅极电容在极短时间内快速充放电的要求，这是普通逻辑芯片望尘莫及的。

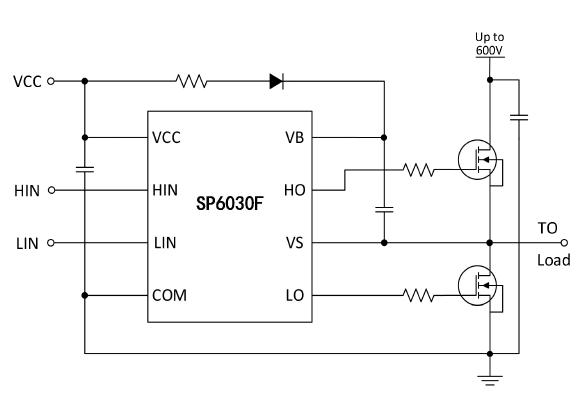

* **电气隔离与保护:** 在桥式电路（如半桥、全桥）中，高端MOS管的源极电位是浮动的。驱动芯片必须具备可靠的*隔离技术*（光耦、容耦、磁耦），确保控制信号安全传递至浮地电位。同时，*欠压锁定*防止在电源不足时误触发，*过流保护/短路关断*在检测到异常负载时快速保护MOS管。

**衡量一款优秀大功率栅极驱动芯片的关键参数与技术要点：**

1. **驱动能力 (峰值电流):** 这是核心指标之一。驱动电流越大，栅极电容充电速度越快，开关损耗越低。选择必须匹配MOS管本身的Qg（栅极总电荷）和所需的开关速度。**强劲的峰值电流是高速开关的基石**。

2. **开关速度 (Rise/Fall Time):** 直接影响开关损耗和EMI水平。优秀的芯片具备极短的传输延迟和快速的上升/下降时间。

3. **供电电压范围与驱动输出电压:** 需稳定提供足够高的栅极驱动电压（如15V），同时兼容控制侧的较低逻辑电平（如3.3V/5V）。

4. **隔离技术:** 对于高侧或桥式应用，隔离特性（隔离电压等级、CMTI-共模瞬态抗扰度）至关重要，直接决定系统可靠性和抗干扰能力。**强大的CMTI抑制瞬态共模干扰**。

5. **保护功能集成度:** 除了欠压锁定，*死区时间控制*防止上下管直通短路，过流检测、软关断、故障状态反馈输出等功能显著提升系统鲁棒性。*负压关断*也是增强抗扰的有效手段。

6. 散热与可靠性：驱动芯片自身也承受开关损耗热应力，其封装热性能和内部设计关乎长期运行稳定性。

**大功率MOS管栅极驱动芯片的应用舞台极其宽广且关键：**

* **开关电源：** 数据中心服务器电源、通信基站电源等追求高功率密度和高效率的领域。

* **电机驱动：** 工业变频器、伺服驱动器、电动汽车主驱逆变器及各类电动工具控制器。**精确可靠的驱动是电机控制性能的保障**。

* **新能源转换：**光伏逆变器、风力发电变流器、储能系统（PCS）。

* **汽车电子：** 从车载充电器（OBC）、DC-DC转换器到日益普及的电驱系统主逆变器。

* **工业控制与自动化：** PLC输出模块、大功率电磁阀驱动等。

* **不间断电源（UPS）:** 保障关键负载电力供应的核心功率转换环节。

随着科技的持续演进，对电能转换效率、功率密度和可靠性提出了前所未有的高要求。大功率MOS管栅极驱动芯片的设计也在不断创新：集成更强大的智能保护功能、提升开关速度与驱动电流能力、优化隔离技术、采用更先进的封装以改善散热效率并缩小体积（系统级封装SiP）、以及增强与数字处理器（MCU/DSP）的接口便捷性。正是这些关键技术与核心引擎的持续精进，不断突破着现代电力电子应用的性能极限。
