场效应管mos管四大经典电路

在现代电子世界的基石中，**场效应管（mosfet）** 扮演着无可替代的核心角色。从我们口袋里的智能手机到驱动互联网的巨大数据中心，MOS管以其**高输入阻抗、低功耗及优异的开关性能**，成为构建**模拟与数字电路**的**关键半导体器件**。深入理解其经典应用电路，是掌握电子设计精髓的必经之路。以下是**mos管**四大经典电路的工作原理及应用精髓：

**1. mos管共源放大电路：信号的强力“变身器”**

* **核心结构：** 信号从MOS管的栅极（G）输入，放大后的信号从漏极（D）输出，源极（S）作为交流信号的公共端（通常通过旁路电容接地）。

* **核心原理：** 利用栅源电压 `Vgs` 控制漏极电流 `Id`。输入信号 `Vi` 的微小变化引起 `Vgs` 变化，导致 `Id` 发生较大变化。`Id` 流经漏极负载电阻 `Rd`（或电流源、有源负载等），在 `Rd` 上产生放大了的电压降，形成输出电压 `Vo`。

* **核心优势：**

* **电压增益高：** *单级即可获得显著的电压放大倍数*。

* **输入阻抗极高：** *对前级信号源几乎不汲取电流*，非常有利于微弱信号的放大。

* **典型应用：** 各类**音频前置放大器、传感器信号调理前端、射频放大器的输入级**等需要阻抗匹配和高增益放大的场合。 *其设计要点在于合理设置静态工作点（Q点）和负载电阻值*。

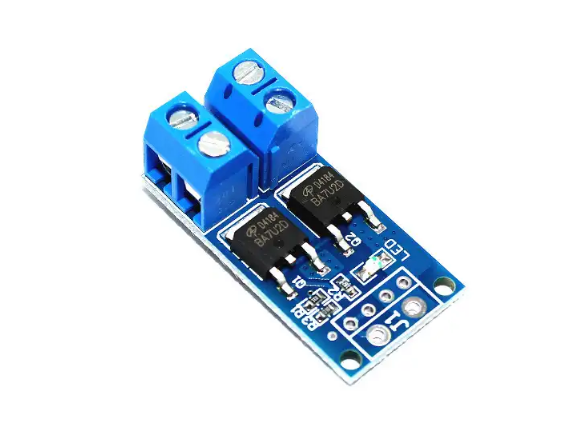

**2. MOS管开关电路：高速高效的“电子闸门”**

* **核心结构：** MOS管（通常是N沟道增强型或P沟道增强型）直接工作在**截止区（关断）与饱和区（导通）** 之间，栅极控制电压 `Vg` 驱动其状态切换。

* **核心原理：**

* **关断（截止）：** 当 `Vg` < 阈值电压 `Vth` 时，沟道未形成，漏源极间呈现极高电阻（兆欧级），相当于开关断开。

* **导通（饱和）：** 当 `Vg` > `Vth` 且足够大时，沟道形成，漏源极间导通电阻 `Rds(on)` *极低*（毫欧级），相当于开关闭合，允许大电流通过。

* **核心优势：**

* **开关速度快：** 开关状态转换所需时间极短（纳秒级）。

* **驱动功率小：** *栅极控制几乎不消耗稳态电流，功耗极低*。

* **导通电阻低：** 导通时压降小，损耗发热少。

* **典型应用：** 这是数字电路的基石！广泛应用于**逻辑门电路（如反相器）、CPU芯片内部开关、电源管理（如DC-DC转换器、PWM控制）、电源开关、继电器驱动、LED驱动**等。 *设计中至关重要的一点是确保栅极驱动电压足够强以可靠导通，并提供快速的充放电路径以实现高速开关*。

**3. MOS管电流源/电流镜电路：稳定的“电流泵”与精确的“克隆器”**

* **核心结构：**

* **基本恒流源：** MOS管工作在饱和区，利用其饱和区的恒流特性（`Id` 基本由 `Vgs` 决定，对 `Vds` 变化不敏感），配合偏置电路（如电阻分压、二极管连接MOS管等）设置栅压 `Vgs`，从而获得稳定的输出电流。

* **电流镜：** *最经典最重要的电路之一*。两个（或多个）匹配的MOS管（通常在同一芯片上制造），其中一个（`M1`）通过**二极管连接方式**（栅漏短接）确定其栅源电压 `Vgs1`。该 `Vgs1` 直接施加到另一个管（`M2`）的栅极。如果 `M2` 也工作在饱和区且与 `M1` 尺寸比例一致，那么 `M2` 的漏极电流 `Id2` 将与 `M1` 的参考电流 `Iref` 成正比（比例通常由几何尺寸比决定）。

* **核心优势：**

* **提供恒定电流：** 不受负载电压在一定范围内变化的显著影响。

* **精确复制/缩放电流：** 电流镜能实现**高精度、高匹配度**的电流复制和比例缩放。

* **温度稳定性较好：** 匹配管具有相似的温漂特性。

* **典型应用：**

* **偏置电路：** 为放大器各级提供稳定的静态工作电流。

* **有源负载：** 替代电阻负载（如共源放大电路中的 `Rd`），*大幅提高电压增益和输出阻抗*。

* **模数转换器（ADC）/数模转换器（DAC）：** 作为电流源或电流加权单元。

* **模拟集成电路设计：** 是构建复杂模拟IC（如运算放大器）的基础模块。 *电流镜的精度和匹配性是模拟IC性能优劣的关键*。

**4. MOS管差分放大电路：噪声中的“火眼金睛”**

* **核心结构：** 由两个参数高度匹配的MOS管（`M1`、`M2`）构成，二管源极相连并连接一个恒流源 `Iss`（通常用MOS电流镜实现），漏极通过电阻 `Rd`（或电流镜有源负载）连接到电源。输入信号 `Vi+`、`Vi-` 分别加在两个栅极，输出信号 `Vo+`、`Vo-` 通常从两个漏极取出（差分输出），也可以单端输出。

* **核心原理：**

* **差模输入（有用信号）：** 当 `Vi+` 和 `Vi-` 大小相等、极性相反时，引起两管 `Id` 反向变化，在输出端产生放大了的差分电压 `Vo = (Vo+) - (Vo-)`。

* **共模输入（干扰/噪声）：** 当 `Vi+` 和 `Vi-` 大小相等、极性相同时，两管 `Id` 同向变化，由于源极恒流源 `Iss` 的限制，两管 `Id` 总和不变，导致每管 `Id` 变化微小，输出端的`Vo+` 和 `Vo-` 同向变化，*差分输出电压 `Vo` 变化极小*。

* **核心优势：**

* **优异的共模抑制比（CMRR）：** *能显著放大微小差模信号，同时强力抑制共模干扰（如电源噪声、温度漂移）*。

* **高输入阻抗：** 栅极输入，对输入信号源影响小。

* **良好的对称性和匹配性：** 适合集成电路制造。

* **典型应用：** **运算放大器的核心输入级、模拟乘法器、比较器、通信系统的接收前端、仪器仪表放大器**等需要高精度、高抗噪声能力的场合。*其性能的核心指标CMRR，很大程度上取决于恒流源 `Iss` 的等效输出阻抗以及晶体管对的匹配精度*。

掌握这四大MOS管经典电路——共源放大、开关控制、电流源/镜以及差分放大——不仅为深入理解现代电子系统提供了坚实的基础，更是开启模拟IC设计和高效电源管理之门的金钥匙。它们精准的电流控制能力、高效的开关特性和出色的抗干扰性能，持续推动着从微型芯片到巨型电网等技术的创新边界。
