mos管上拉电阻和下拉电阻

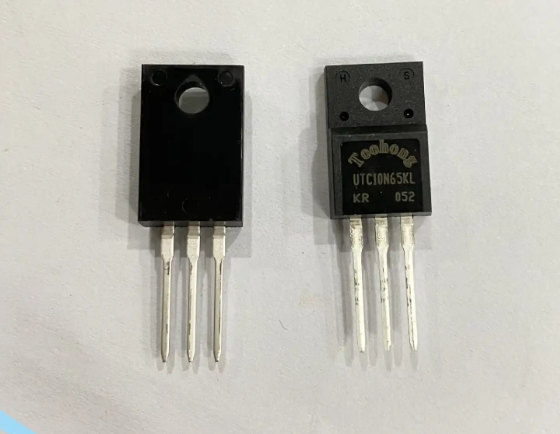

在电子电路设计中，MOS管（金属氧化物半导体场效应管）因其高输入阻抗、低功耗和高速开关特性被广泛应用。而**上拉电阻（Pull-up Resistor）**和**下拉电阻（Pull-down Resistor）** 作为mos管电路中的关键辅助元件，对保证信号稳定性、防止误触发至关重要。本文将深入解析二者的工作原理、应用场景及设计选型方法。

## **一、 什么是上拉电阻和下拉电阻？**

- **上拉电阻**：连接在信号线与电源（VCC）之间的电阻，确保mos管栅极在无驱动信号时保持**高电平**。

- **下拉电阻**：连接在信号线与地（GND）之间的电阻，确保栅极在无驱动信号时保持**低电平**。

它们共同解决一个核心问题：**避免MOS管输入端悬空（Floating）**，防止因电磁干扰或电荷积累导致意外导通/关断。

---

## **二、 为什么MOS管需要上下拉电阻？**

MOS管的栅极阻抗极高（可达GΩ级），相当于一个“电容器”。如果悬空：

1. 易受外部噪声干扰，导致电平漂移；

2. 积累的静电荷可能击穿栅氧化层；

3. 在数字电路中引发逻辑错误（如误触发）。

**上下拉电阻的作用**：

✅ 为栅极提供确定电平（高/低）；

✅ 泄放累积电荷，保护MOS管；

✅ 提高电路抗干扰能力。

---

## **三、 典型应用电路分析**

### **1. 上拉电阻应用场景**

- **开漏输出电路**（如I²C总线）：

MOS管漏极开路，需上拉电阻提供高电平输出。

- **按键输入电路**：

按键松开时，上拉电阻将GPIO引脚拉至高电平。

- **使能信号控制**：

确保未使能时MOS管处于关断状态。

### **2. 下拉电阻应用场景**

- **栅极驱动电路**：

防止PWM信号断开时MOS管意外导通（如半桥电路）。

- **复位电路**：

确保上电瞬间复位信号为低电平。

- **防止静电导致误触发**：

为敏感栅极提供放电路径。

## **四、 电阻值如何选择？关键计算公式**

电阻取值需平衡 **“功耗”** 和 **“信号边沿速度”**：

- **阻值过大** → 充电慢，影响上升时间（可能不满足时序要求）；

- **阻值过小** → 电流大，增加功耗，降低驱动能力。

**常用公式**：

1. **上升时间估算**：

`τ ≈ R × Ciss`

（`Ciss`为MOS管输入电容）

2. **功耗计算**：

`P = V² / R`

**经验取值**：

- 数字信号（如GPIO、I²C）：**1kΩ~10kΩ**

- 功率MOS管栅极驱动：**10Ω~100Ω**

- 高抗干扰场合：**4.7kΩ~47kΩ**

> ✅ **设计要点**：高速开关电路选用较小电阻（如100Ω），低功耗设备可选较大值（如10kΩ）。

---

### **五、 常见错误与避坑指南**

1. **省略下拉电阻导致MOS管误导通**：

栅极悬空时电压不确定，尤其在电源波动时易失控。

2. **阻值过大导致响应延迟**：

在大容性负载下，信号上升时间过长引发时序错误。

3. **未考虑功耗**：

低阻值电阻在高频开关时发热严重（如电机驱动电路）。

---

## **六、 总结：上下拉电阻设计原则**

| **要素** | **上拉电阻** | **下拉电阻** |

|-------------------|---------------------|---------------------|

| **核心作用** | 确保无信号时为高电平 | 确保无信号时为低电平 |

| **典型阻值范围** | 1kΩ~100kΩ | 1kΩ~100kΩ |

| **关键考虑因素** | 上升时间、功耗 | 抗干扰能力、关断可靠性 |

| **必用场景** | 开漏输出、按键检测 | 栅极驱动、复位电路 |

---

**最后建议**：

> 在PCB布局时，将上下拉电阻靠近MOS管栅极布置，缩短走线长度，可显著降低噪声干扰风险。对于高频或大电流场景，建议通过示波器实测信号质量优化阻值。

---
