mos管的结构图详解

一、MOS管的基本结构与组成

mos管，全称为金属-氧化物-半导体场效应晶体管，其核心结构由金属（Metal）、氧化物（）和半导体（Semiconductor）三层组成[^1^][^5^]。具体来看：

1. 栅极（Gate）：由金属层构成，负责接收控制信号。栅极的作用类似于“水龙头”，通过调节其电压来控制电流的通断[^2^][^4^]。

2. 绝缘层（Gate Ox）：通常为氧化硅（SiO₂），位于栅极和半导体之间，起到绝缘作用。这一层相当于“隔离带”，确保栅极不直接接触半导体，从而避免漏电[^5^]。

3. 沟道（Channel）：由半导体材料（如硅）构成，位于源极和漏极之间。沟道的类型决定了mos管的种类，例如N型或P型[^1^][^5^]。

4. 源极（Source）与漏极（Drain）：这两个极分布在沟道的两端，负责电流的输入和输出。在N沟道MOS管中，源极和漏极均为N型半导体，而衬底为P型半导体[^1^][^5^]。

二、MOS管的分类与结构特点

根据沟道类型和工作特性，MOS管可以分为以下几类：

1. 增强型MOS管：包括N沟道和P沟道两种。增强型MOS管在栅极电压为零时，沟道处于截止状态；当栅极电压达到一定值时，沟道才导通[^1^][^3^]。

2. 耗尽型MOS管：同样分为N沟道和P沟道。耗尽型MOS管在栅极电压为零时，沟道已经导通；通过调节栅极电压可以控制沟道的电阻[^1^][^3^]。

3.


三、MOS管的工作原理

MOS管的工作原理基于电场效应。以N沟道增强型MOS管为例：

1. 栅极电压控制：当栅极施加正电压时，电场穿透绝缘层，吸引P型衬底中的自由电子，形成N型沟道。此时，源极和漏极之间导通，电流可以通过[^2^][^4^]。

2. 阈值电压：使MOS管开始导通的最低栅极电压称为阈值电压。只有当栅极电压超过阈值电压时，MOS管才会导通[^3^]。

3. 输入阻抗与开关特性：MOS管的输入阻抗极高，几乎不消耗电流，因此非常适合作为开关使用。同时，MOS管的开关速度快，没有二次击穿现象，使其在高频应用中表现出色[^2^][^4^]。

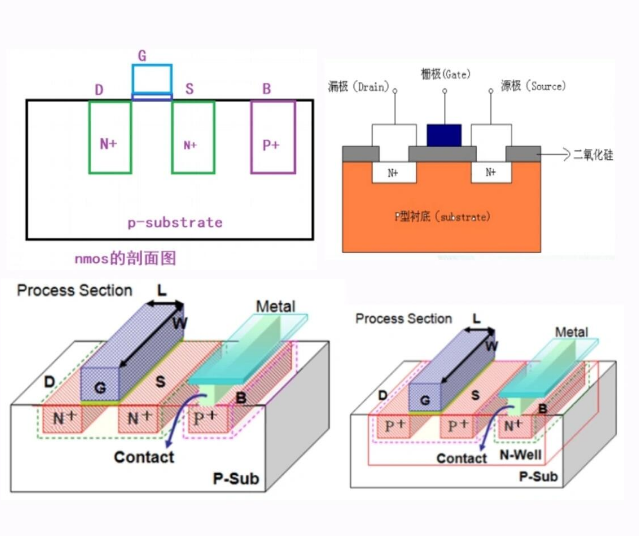

四、MOS管的结构图解析

以下是对MOS管结构图的详细解读：

1. N沟道增强型MOS管：

• 结构示意图：栅极位于上方，绝缘层在中间，下方是P型衬底，两侧分别为源极和漏极。

• 符号表示：箭头方向从漏极指向源极，表示电流方向[^1^][^5^]。

1. P沟道增强型MOS管：

• 结构示意图：与N沟道类似，但衬底为N型，源极和漏极为P型。

• 符号表示：箭头方向从源极指向漏极[^1^][^5^]。

五、MOS管的应用与优势

MOS管因其独特的结构和优异的性能，广泛应用于以下领域：

1. 开关电源：MOS管的高输入阻抗和快速开关特性使其非常适合用于开关电源电路[^2^][^4^]。

2. 放大电路：在模拟电路中，MOS管可以作为放大器使用，尤其适用于低功耗设计[^3^]。

3. 数字电路：MOS管是CMOS技术的基础，广泛用于逻辑门和存储器等数字电路[^6^]。

六、总结与展望

MOS管作为一种重要的半导体器件，其结构简单却功能强大。通过理解其基本结构、工作原理和分类，可以更好地应用MOS管于各种电子设备中。未来，随着半导体技术的不断进步，MOS管的性能将进一步提升，应用领域也将更加广泛。
