mos管的驱动电路设计

在现代电力电子领域，MOS管如同一位精准高效的“开关卫士”，广泛服务于开关电源、电机驱动等诸多场景。而要让这位卫士充分发挥效能，一套精心设计的驱动电路必不可少。它宛如指挥家手中的指挥棒，精准调控着mos管的工作节奏与状态，是保障整个系统稳定运行的关键所在。

一、驱动电路的核心作用

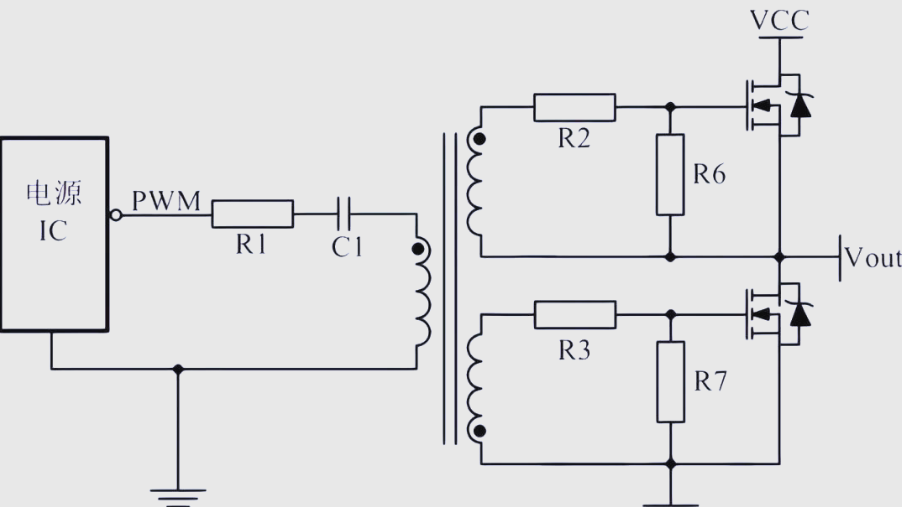

控制器（如DSP或单片机）输出的信号，往往因电压和电流不足难以直接驱动mos管完全导通。此时，驱动电路便承担起“力量放大器”的角色，通过图腾柱结构增强信号强度，并经驱动电阻Rg将优化后的电能输送至MOS管栅极。这一过程类似用杠杆撬动巨石——微小的控制力被转化为足以推动大功率器件的能量，确保开关动作迅速且彻底。

二、参数设计的科学考量

设计师需像调配秘方般权衡多重因素：首先是导通电阻，它决定了电流通过时的损耗大小，过低会导致发热加剧，过高则影响效率；其次是耐压值，必须高于电路中可能出现的最高电压峰值，如同为桥梁设定安全承重极限；还有最大电流承载能力，这直接关系到设备能否应对突发的高负载冲击。这些参数相互制约又彼此关联，需要基于具体应用场景进行动态平衡。例如在高频开关场合，快速充放电特性就比单纯追求低阻更重要。

三、芯片选型的策略智慧

选择合适的驱动芯片堪称艺术与技术的结合。市场上琳琅满目的方案中，有的擅长高速响应，适合变频调速系统；有的具备过流保护功能，更适合恶劣工况下的工业控制。工程师们会根据系统需求绘制“需求图谱”，从供电范围、逻辑兼容性到封装形式逐一比对筛选。就像为赛车挑选引擎，既要匹配赛道特性，又要兼顾可靠性与维护成本。某些高端芯片甚至集成了故障诊断模块，能实时监控MOS管健康状态，提前预警潜在风险。

四、损耗控制的实践艺术

开关过程中的能量损失如同水管中的湍流，既浪费资源又产生热量。优秀的驱动设计会采用软开关技术平滑过渡边缘，减少硬切换带来的尖峰电压。这好比让瀑布水流沿着阶梯缓落而非自由坠落，有效降低水花飞溅造成的动能浪费。通过精确控制栅极电荷注入速度，可以使MOS管在开启/关闭瞬间实现最优轨迹，将动态损耗降至最低水平。

五、典型应用案例解析

以常见的BUCK降压变换器为例，当输入直流电经过电感储能后，由MOS管周期性地切断回路释放能量。此时驱动电路不仅要保证主开关管快速饱和导通，还要协调副边整流二极管的工作节拍。整个过程犹如交响乐团演奏，每个乐器声部都要在指挥家的调度下准确进入退出，才能奏出和谐稳定的输出波形。实际测试数据显示，经过优化的驱动方案可使转换效率提升3%~5%，相当于每年节省数百度电能消耗。

随着半导体工艺的进步，新一代SiC和GaN基宽禁带材料开始崭露头角。它们对驱动信号的要求更为严苛，但也为高效能设计开辟了新天地。未来的驱动电路或许会融入数字可编程技术，实现自适应调整与智能优化，让电力转换更加绿色智能。这场关于“电能指挥家”的技术革新，正在悄然重塑着整个功率电子行业的版图。
