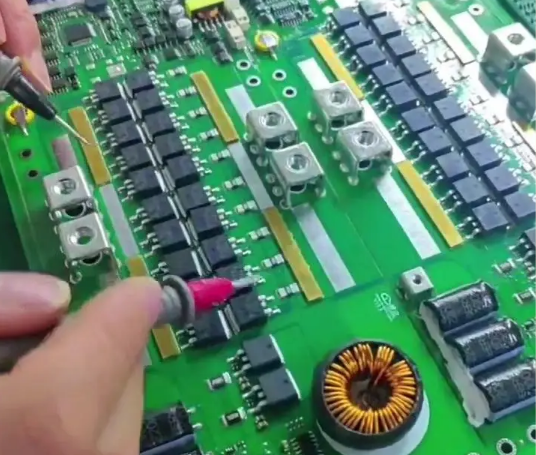

mos管开启电压的测量方法

在半导体器件的精密世界中，mos晶体管的开启电压（Threshold Voltage, 简称Vth）如同门禁系统的识别阈值，决定着电子能否顺利通过通道。这个看似微小的参数，直接影响着芯片的能耗、响应速度和稳定性。对工程师而言，精准测量Vth不仅是技术挑战，更是优化电路设计的核心环节。

开启电压——MOS管的“识别阈值”

当mos管栅极施加的电压达到Vth时，源极与漏极之间会形成导电沟道，如同水库闸门达到特定高度后放水般实现电流导通。Vth的数值偏差可能造成电路误触发或响应延迟，因此其测量精度需控制在毫伏级别。现代芯片中单个MOS管尺寸已缩至纳米级，Vth的微小波动可能引发整颗芯片的连锁反应。

静态测量法：精准施压的“压力测试”

静态测量法采用阶梯式加压策略，逐步增加栅极电压（Vg），同时监测漏极电流（Id）的变化。当Id达到预置的临界电流时（通常取1μA·(W/L)，其中W/L为器件宽长比），此时的Vg即被定义为Vth。

这种方法如同给弹簧逐级增重，观察形变拐点：

1. 固定参数设置：保持漏极电压（Vd）恒定（通常0.1V），避免强电场干扰

2. 电流阈值判定：选定Id临界值作为沟道形成的标志

3. 多点校准：通过5-7组数据点绘制Id-Vg曲线，定位突变区间

其优势在于操作直观，但需注意漏电流补偿问题——如同在嘈杂环境中辨识微弱声音，需屏蔽背景噪声干扰。

动态扫描法：捕捉临界点的“雷达扫描”

动态扫描法通过自动化设备连续扫描栅极电压，实时记录Id变化轨迹。该方法采用高精度源测量单元（SMU），以10mV步进扫描Vg，同时采集Id数据。关键步骤包括：

1. 线性区扫描：在Vd=0.1V条件下进行，避免沟道夹断

2. 对数坐标转换：将Id转换为对数坐标，使Vth对应曲线拐点更显著

3. 切线交点法：通过拟合曲线最大斜率切线与基线交点确定Vth

此方法如同用雷达扫描地形，能完整捕捉导电沟道从无到有的渐变过程。但测量次数较多，单器件测试需采集50-100组数据点。

对比测量法：高效定位的“二分猜数”

针对传统扫描法效率瓶颈，新兴的对比测量法采用二分搜索策略：

1. 设定电压区间：如0-5V作为初始搜索范围

2. 中值测试：取中点电压2.5V测试Id

3. 区间折半：根据Id是否达阈值，将区间缩至[0,2.5V]或[2.5V,5V]

4. 迭代收敛：重复步骤直至区间精度达1mV

如同猜数游戏中的策略，仅需10次测量即可锁定传统方法需50次扫描的结果，效率提升80%。但需注意该方法依赖初始范围设定，超范围设定可能造成结果偏差。

温度控制：不可忽视的热效应

Vth具有负温度系数特性——温度每升高1℃，Vth降低约2mV。这如同金属受热膨胀，材料特性随温度漂移。精密测量需：

• 恒温平台：控制芯片温度在±0.5℃波动

• 热电补偿：采用四端法测量消除导线电阻影响

• 实时校准：集成温度传感器反馈调节电压源

数据分析：从曲线到价值的提炼

原始测量数据需经专业处理才能转化为可靠Vth值：

1. 线性回归分析：在Id-Vg曲线线性区拟合直线，其与横轴交点为Vth

2. 统计去噪：对10次重复测量取中位数，消除随机波动

3. 模型验证：将结果代入BSIM模型，验证器件物理特性一致性

误差控制：测量精度的守护者

Vth测量易受四大误差源干扰：

| 误差类型 | 影响程度 | 控制方法 |

|---------|---------|---------|

| 栅电流泄漏 | 最高达20mV | 采用高阻抗探头 |

| 接触电阻 | 10-50mV | 开尔文四线连接 |

| 电容迟滞 | 5-15mV | 前置栅极放电 |

| 环境电磁干扰 | 1-10mV | 法拉第屏蔽笼 |

如同精密天平的防震措施，需多层防护才能保证毫伏级精度。

应用场景：从实验室到生产线

不同场景适配不同测量策略：

• 芯片研发：采用动态扫描法，获取完整特性曲线

• 晶圆测试：应用对比法，0.5秒/芯片的速度满足量产需求

• 故障分析：静态测量结合热成像定位缺陷器件

随着第三代半导体崛起，碳化硅MOS管的Vth测量需电压提升至10V级，如同从测量小溪水位转为监测大坝水压，对设备提出更高要求。

测量技术的革新持续推动半导体行业前进。从手动万用表测量到全自动探针台，Vth测试精度已从20世纪80年代的±50mV提升至如今的±1mV。未来随着AI辅助建模和量子传感的应用，我们或将实现原子级别的阈值控制，为万亿晶体管的集成芯片铺就基石。
