mos管的源极和漏极区分

在电子工程领域，MOS管作为基础且关键的元件，其各个电极的功能区分一直是工程师和技术人员关注的重点。特别是源极和漏极，虽然在外观上有时难以直接区分，但它们在电路中的作用却有着本质的区别。理解这种区别不仅有助于正确使用mos管，还能帮助优化电路设计，提升系统性能。

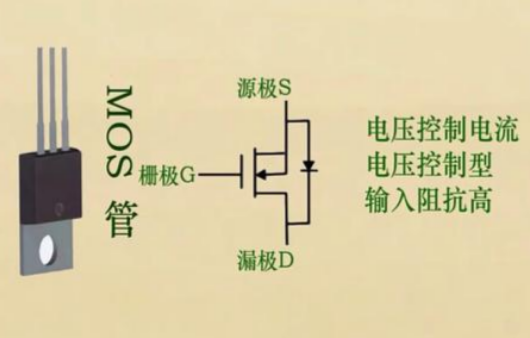

源极与漏极的角色定位

源极在mos管中扮演着电子流“起点”或“发源地”的角色。在N沟道MOS管中，源极通常连接至电路的负极（或较低电位点），负责为导电沟道源源不断地提供电子，好比是水流系统中的“水源”。当MOS管导通时，电子正是从源极出发，经由沟道流向漏极。值得注意的是，在P沟道MOS管中，源极的角色会发生变化，它连接至正极，为沟道提供带正电的“空穴”作为载流子。因此，源极可以被看作是载流子（电子或空穴）的“供应端”，其电压在很大程度上决定了沟道中载流子开始运动的初始状态。

漏极则对应于电子流的“终点”或“汇集处”。在N沟道MOS管中，漏极通常接至正极（或较高电位点），负责接收从源极经过沟道流淌过来的电子，如同河流最终汇入的“湖泊”或“海洋”。它将沟道中形成的电流引导至外部电路，实现能量的传递或信号的控制。对于P沟道MOS管，漏极则连接至负极，接收空穴。漏极电流的大小并非固定不变，它受到栅极电压、源极电压以及MOS管自身特性参数的综合影响。

为何不能随意互换：一个关键视角

尽管源极和漏极在物理结构上可能具有对称性，但在实际电路应用中它们绝不能随意互换。这种不可互换性源于它们被赋予的特定电气角色和电位关系。在一个确定的电路配置中，源极的电位通常是固定的，作为电压参考点；而漏极的电位则相对可变，是输出信号的所在。例如，在常见的共源放大电路中，输入信号加在栅极与源极之间，而输出信号则从漏极与源极之间取出。如果混淆了源极和漏极，不仅会导致电路功能失常，甚至可能损坏MOS管。这就好比自行车的前轮和后轮，虽然结构可能相似，但功能定位截然不同，互换位置将使自行车无法正常骑行。

区分源极与漏极的实用技巧

在实际操作中，如何快速准确地辨别MOS管的源极和漏极呢？首先，查阅元器件的数据手册是最可靠的方法。手册中会明确给出管脚定义和对应的电气符号。其次，对于物理结构不对称的MOS管，可以观察器件上的标识或沟槽，有些设计会通过特殊的标记来指示源极。再者，使用万用表的二极管档进行测量也是一个常用技巧：在MOS管未被触发的情况下，源极和漏极之间会存在一个体二极管。将红表笔接源极（对于N沟道MOS管），黑表笔接漏极，通常会观察到这个二极管的导通压降，反向则截止。通过这种方式可以辅助判断。

深入理解MOS管的工作机制

要更深刻地理解源极和漏极的区别，离不开对MOS管整体工作机制的把握。MOS管的工作核心在于栅极电压对源极和漏极之间导电沟道的控制。当栅极施加了足够高的电压（相对于源极）时，会在栅极下方的半导体区域感应出电荷，形成一条连接源极和漏极的“导电通道”。这条沟道的形成使得电流得以从源极流向漏极。栅极电压越高，感应出的电荷越多，导电沟道就越“宽阔”，电阻越小，允许通过的电流也就越大。反之，当栅极电压低于某个阈值时，沟道消失，源极和漏极之间就如同断开的路，电流无法通过。这个过程形象地展示了栅极作为“闸门”、源极作为“起点”、漏极作为“终点”的协同工作模式。

总结

正确区分和使用MOS管的源极与漏极，是确保电子电路稳定可靠工作的基础。它们虽同为电流路径上的两个电极，但因其在电路中所处的电位和功能不同，而具备了不可替代的特性。正如交通系统中的单向车道，明确了起点和终点，车流才能有序高效地运行。在电子设计的世界里，深刻理解这些基础元件的细微差别，往往是在复杂系统中实现精准控制和高性能的关键一步。
