mos管能承受多大电压

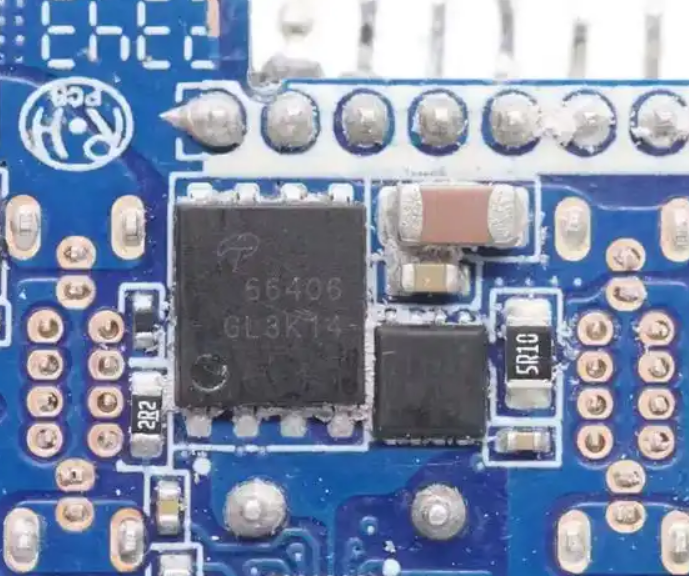

当我们谈论MOS管的电压承受能力时，很多工程师的第一反应是查看器件规格书中的电压参数。这个参数通常被称为"最大漏源电压"（Vds(max)或Vdss），它表示mos管的漏极和源极之间能够承受的最大电压。但很多人可能不知道，这个标称值并非意味着mos管可以在此电压下持续正常工作，而更像是它的"生存极限"——类似于汽车发动机的红线区，偶尔触及或许可以，但长期在此区域工作必将导致器件损坏。

理解绝对最大额定值

在MOS管的规格书中，除了最大漏源电压外，还有一个关键参数——GS电压的绝对最大额定值。这个参数定义了栅极和源极之间能够承受的最大电压阈值，一般在15V至30V之间。超过这个电压值，哪怕只是瞬间，都可能引起MOS管永久性损坏。这就像气球的最大承受压力——超过临界点，结果只能是破裂。

为什么GS电压如此敏感？因为MOS管的栅极是由极其薄的电介质材料隔离的，高电压会击穿这层介质，造成不可逆的损伤。在实际应用中，静电放电或电压瞬变都可能成为潜在的杀手，这就要求设计者在驱动电路中加入适当的保护措施。

实际应用中的电压挑战

在理想世界中，电路会严格按照理论值运行。但现实中，尤其是在开关电源等动态应用中，MOS管常常需要承受远高于正常工作电压的尖峰电压。例如，在一个降压型开关电源中，如果电感值为10μH，输入电压为24V，开关频率为1MHz，根据公式Vpeak=Vin + (L × di)/dt，可能会产生高达30V以上的电压尖峰。

这种电压尖峰源于电路的寄生电感和电容，在开关瞬间产生的瞬态响应。就像水管突然关闭时产生的水锤效应，电路中电流的突然变化也会引起电压的剧烈波动。电感元件的反激电压尤其如此，它会使MOS管承受比正常工作电压高得多的电压。因此，负责任的工程师在选择MOS管时，必须为这种电压尖峰留出足够的余量。

MOS管电压规格的多样性

不同型号的MOS管设计用于不同的电压应用场景。以常见的2N7000系列为例，2N7002的最大电压为60V，而2N7005则为30V。这种多样性并非偶然——低电压器件通常具有更低的导通电阻和更快的开关速度，而高电压器件则牺牲了部分性能来换取更高的耐压能力。

选择MOS管时，工程师需要在电压等级、导通电阻、开关速度和成本之间做出平衡。如同选择适合不同水压的阀门，低压场合使用高压阀固然安全，但会带来不必要的成本和性能损失；而高压场合使用低压阀，则注定会早期失效。

设计中的安全裕量原则

经验丰富的工程师都知道，选择一个MOS管不仅仅是看规格书上的电压数字是否大于电路的工作电压。一个普遍认可的设计原则是：MOS管的额定电压应该至少是电路最大工作电压的1.5到2倍。在恶劣环境或高可靠性要求的应用中，这一比例可能还需要进一步提高。

这种安全裕量的考虑源于多个因素：温度对器件特性的影响、长期使用后的参数漂移、以及前面提到的电压尖峰等不确定因素。如同建造桥梁，设计的承重能力必须远大于日常通过车辆的总重量，以应对突发事件和长期磨损。

从理论到实践的考量

在实际应用中，仅仅关注MOS管的电压规格是不够的。PCB布局、散热设计、驱动电路设计都会直接影响MOS管的电压承受能力。不合理的布局会增加寄生参数，导致更大的电压过冲；不足的散热会使结温升高，降低器件的实际耐压能力；而不恰当的驱动则可能引起开关速度过慢或过快，带来额外的电压压力。

因此，一个优秀的电路设计者会从系统角度考虑MOS管的电压承受能力，而非仅仅依赖规格书上的数字。这需要理论知识、实践经验和谨慎态度的完美结合——毕竟，在电力电子领域，疏忽的代价往往是青烟一缕和刺鼻的气味。
