mos管体二极管压降一般多大

在电力电子设计的微观世界里，MOS管内部的体二极管（又称寄生二极管、反并二极管）如同一个隐藏的“守门人”，默默影响着电路的效率与安全。这个并非有意设计、而是由mosfet物理结构自然形成的元件，其关键参数——正向压降，通常被工程师们概括为“0.7-1V”。这一看似微小的电压值，却牵动着整个电路的性能命脉。

一、压降的本质：硅材料的物理烙印

体二极管由mos管内部的半导体材料（多为硅）构成，其压降本质是电子穿越PN结时需克服的“能量门槛”。就像水流通过狭窄管道必然产生阻力损失一样，电流流经二极管时必然牺牲部分电压。小功率硅二极管（如1N4148、1N4001）的压降为0.6-0.7V，而mos管体二极管因结构限制，压降略高至0.7-1V。这种差异源于制造工艺中的“寄生性”——体二极管是MOS管源漏极间掺杂区域的副产品，并非独立优化设计的元件。

二、温度效应：压降的“热敏性格”

体二极管的压降会随温度动态变化：温度每升高1℃，压降约减小2mV。其原理在于半导体内部载流子迁移率随温度升高而增强，电子“翻越”PN结的能量门槛随之降低。这一特性如同双刃剑：

• 有利面：高温下导通损耗降低，可缓解散热压力；

• 风险面：低温时压降增大，若电路设计未预留余量，可能导致驱动电压不足、器件无法完全导通。

三、压降的代价：效率的“隐形税”

以1A电流流经体二极管为例：

若压降为0.8V，则功率损耗为 ( P = I \times V_F = 1 \times 0.8 = 0.8W )。

这一损耗会转化为热能，相当于在电路中增设了一个“微型电暖器”。尤其在以下场景中，其影响被显著放大：

1. 续流保护：感性负载（如电机、继电器）关断时，体二极管为反向电动势提供泄放路径，避免MOS管被高压击穿；

2. 反向导通：充电电路中移除电源后，体二极管可能引导电池反向供电，造成电量“倒灌”——此时0.7V压降直接体现为能量浪费。

四、电路设计的博弈：压降带来的两难挑战

问题1：反向供电的“漏电门”

在电池充电电路中，体二极管的存在使得MOS管无法实现“理想开关”。当外部电源移除后，电池电压会通过体二极管反向流向电路，形成0.7-1V的压降路径，导致电量持续损耗。

解决方案：外挂二极管的“补丁策略”

传统方法是在MOS管输出端串联一个肖特基二极管（压降0.3-0.5V），但此举仍有两大弊端：

• 额外损耗：肖特基二极管的压降虽低于体二极管，但依然产生显著热耗；

• 成本增加：需额外采购元件并占用PCB空间。

问题2：同步整流的“效率瓶颈”

在DC-DC降压电路中，常利用MOS管替代二极管作为同步整流开关以提升效率。但若控制信号延迟，体二极管会抢先导通，其0.7-1V压降瞬间拉低效率，并引发局部过热。

五、破局之道：现代工程的智慧响应

1. 芯片级优化：反向并联二极管的集成方案

新型MOS管模块内置了低VF（正向压降）的肖特基二极管，反向压降至0.3-0.4V，且漏电流极低。这种“二合一设计”既节约空间，又通过芯片级工艺降低热阻。

2. 拓扑创新：半桥驱动的互补封锁

H桥电机驱动电路中，通过精确控制上下管开关时序，确保体二极管始终处于反向截止状态，从根源上阻断反向电流路径。此法要求控制器具备纳秒级死区时间精度。

3. 选型策略：参数匹配的精细筛选

• 低VF型号：如英飞凌OptiMOS系列，体二极管VF可低至0.75V@25℃；

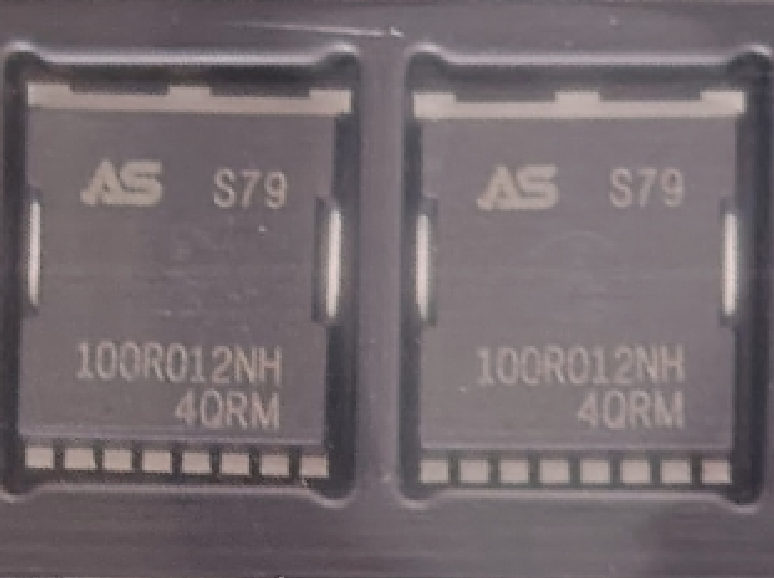

• 封装优化：TOLL、DFN8等封装热阻更低，可缓解压降导致的温升问题；

• 体二极管恢复时间：选择反向恢复电荷（Qrr）小的器件，降低开关损耗。

六、未来趋势：压降的“极限压缩”

随着第三代半导体崛起，碳化硅（SiC）MOSFET的体二极管压降可达1.5-2V[注]，但因反向恢复特性接近零，其在高速开关场景仍具优势。而氮化镓（GaN）器件则通过无体二极管设计（常外置低压降SBD）彻底规避此问题。

注：SiC二极管压降通常高于硅基器件，但因其耐高温、高频特性，系统级效率仍显著提升。

压降的毫伏之争，实则是能效的寸土必争。从硅基器件的工艺改良，到宽禁带半导体的物理颠覆，工程师们不断在电路板上重绘电子流动的轨迹。而每一次压降的微幅降低，都可能是千兆瓦时级能源的全球拯救。
