mos管驱动电阻用多大最好

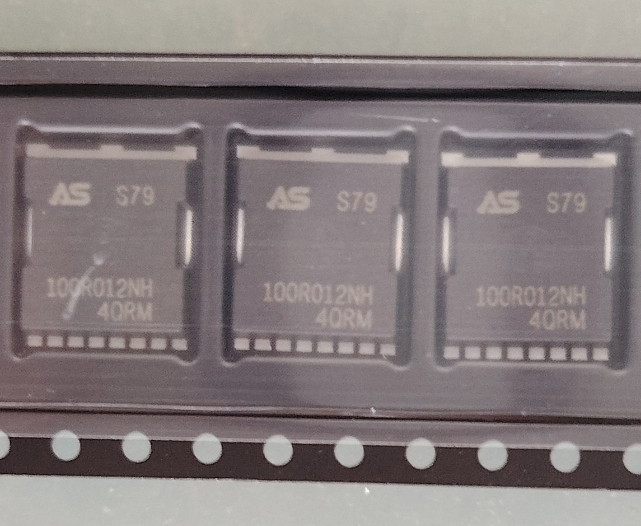

MOS管作为现代电子设备中的核心开关元件，其驱动电路的设计直接影响系统效率和可靠性。驱动电阻的取值如同为高速列车选择制动系统，过大的阻力导致启动缓慢、能耗飙升，而过小的阻力又可能引发失控震荡。这个看似简单的电阻选择，实则牵动着开关速度、发热损耗、电磁干扰等关键指标。

一、驱动电阻的物理作用：电荷流动的“闸门调节器”

当驱动芯片输出脉冲信号时，电流需要通过驱动电阻（通常标记为Rg）对mos管的栅极电容（Ciss）进行充放电。这个过程相当于通过调节水龙头阀门控制水箱注水速度：

• 电阻值偏大：如同拧紧阀门，栅极电容充电缓慢，mos管导通时间延长，导致开关损耗增加（表现为器件发热）。

• 电阻值偏小：如同大开阀门，瞬时电流可能超过驱动芯片承载能力，引发芯片过热损坏；同时过快的电压变化率（dv/dt）会激发寄生电感震荡，产生电磁干扰（EMI）。

典型现象对比表：

| 电阻取值 | 开关速度 | 驱动芯片电流压力 | 开关损耗 | EMI风险 |

|---------|---------|-----------------|---------|--------|

| 过小（<5Ω） | 极快 | 极大，可能烧毁芯片 | 低 | 极高 |

| 适中（10-100Ω） | 合理 | 安全范围内 | 平衡 | 可控 |

| 过大（>100Ω） | 缓慢 | 微小 | 显著升高 | 低 |

二、理论计算：三要素公式与工程妥协

基础计算公式为：

Rg = ΔV / Ig_peak

• ΔV：驱动芯片输出电压（例如12V）

• Ig_peak：驱动芯片允许的最大峰值电流（需查阅芯片手册）

例如某驱动芯片峰值电流2A，驱动电压12V，理论最小电阻为6Ω。但实际取值需叠加三重约束：

1. 开关损耗容忍度：电机控制等高频场景倾向较小电阻（10-33Ω），电源模块等中频应用可选33-47Ω

2. EMI认证要求：汽车电子等严苛环境需增大电阻（47-100Ω）或并联RC缓冲电路

3. 多管并联一致性：多个MOS管并联时，建议增加电阻至22Ω以上以平衡电流分布

📌 设计陷阱：米勒平台效应（Miller Plateau）

在MOS管开关过程中，栅极电压会在米勒电容区域停滞（约1-5ns）。此时驱动电阻如同对抗“黏滞阻力”，过小的电阻会导致电流尖峰。实际调试需用示波器观察栅极波形，确保平台区无剧烈震荡。

三、场景化决策指南：从消费电子到工业电源

场景1：高频DC-DC变换器（300kHz-2MHz）

• 典型值：10-22Ω

• 依据：开关频率极高，1ns延迟可能导致2%的效率损失。优先保障开关速度，配合铁氧体磁珠抑制EMI。

场景2：电动汽车电机控制器（10-20kHz）

• 典型值：33-47Ω

• 依据：高压母线（400V）下寄生参数影响显著，需控制dv/dt在5V/ns以内防止IGBT误触发。

场景3：多管并联的服务器电源

• 典型值：22Ω + 0.1μF RC缓冲

• 依据：并联管间差异可能引发电流不均，增大电阻配合缓冲电路可提升均流性。

四、实验调试方法论：示波器上的“微操艺术”

理论计算需通过实测验证，关键步骤包括：

1. 探头校准：使用高压差分探头测量栅极电压（Vgs），接地弹簧尽量缩短

2. 波形健康指标：

3. ✅ 导通/关断时间介于50-200ns

4. ✅ 米勒平台无震荡毛刺

5. ❌ 出现振铃（衰减震荡）需增大电阻或添加缓冲

6. 温升测试：满载运行30分钟后，驱动电阻表面温度应低于80℃

🔍 经典案例：

某1kW光伏逆变器使用47Ω驱动电阻，实测关断振铃幅度达8V。将电阻增至68Ω并联100pF电容后，振铃抑制至2V以内，EMI测试通过率提升40%。

五、前沿演进：智能驱动技术的突破

传统电阻方案正在被新型技术替代：

1. 自适应驱动IC（如TI的SmartGate™）：实时监测dv/dt并动态调整驱动强度

2. 集成栅极电阻：部分IPM模块内置优化电阻，消除布线电感影响

3. GaN器件驱动：因氮化镓开关速度更快，推荐电阻降至5-10Ω，且需<1cm的驱动回路

结语：在动态平衡中寻求最优解

驱动电阻的取值本质是在开关损耗、EMI、系统可靠性之间寻找动态平衡点。如同驾驶手动挡汽车，经验丰富的工程师懂得在“平顺性”与“响应速度”间灵活换挡。建议从33Ω起步，用示波器观察波形，让实验数据而非经验公式成为决策依据——毕竟，在电力电子领域，示波器曲线才是最诚实的语言。
