两个mos管半桥式驱动电路详解

在现代电子设备中，mosfet半桥驱动电路犹如精密的交通指挥系统，通过两个MOS管的高效协作，控制着电能流向负载的"道路"。这种电路结构如同双向闸门，交替导通时将电能精准输送至电机或变压器，成为电源适配器、电动工具、无人机电调等领域的核心动力架构。

核心架构与工作原理

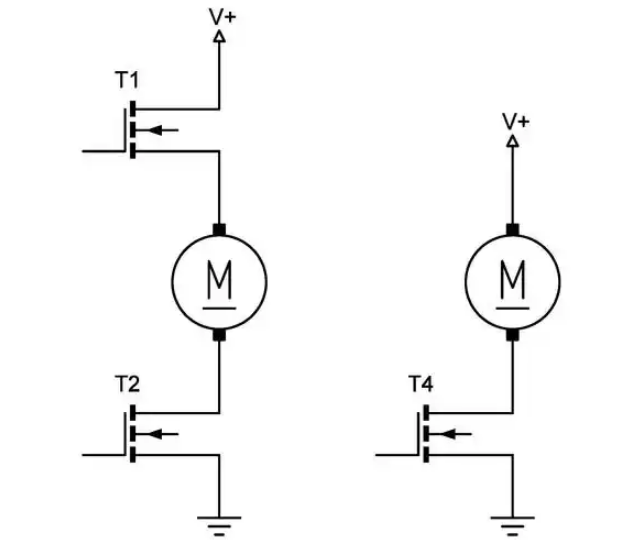

半桥电路的核心由两个mos管串联构成（称为上桥臂和下桥臂），连接点作为输出端驱动负载。其工作模式类似"跷跷板"——当上桥臂导通时，电流经上管流向负载；下桥臂导通时，电流则通过负载流回下管。两个mos管严格避免同时导通，否则会引发直通短路，如同两条交叉车流对撞般损毁器件。控制逻辑需确保两者存在"死区时间"，即短暂的全关断状态，为电流切换提供安全缓冲。

自举电容：半桥驱动的浮动引擎

上桥臂驱动的特殊挑战在于其源极电压（VS）会随开关动作大幅浮动。传统电源无法直接供电，此时自举电容（C1）与快恢复二极管（D1） 组成"悬浮电梯"式解决方案。其运作分两步：

1. 充电阶段：当下桥臂导通时，VS点电位接地，VCC电源经二极管D1向电容C1充电至接近电源电压，如同为电梯蓄能。

2. 供电阶段：当上桥臂需导通时，电容储存的电能释放至上桥驱动电路。此时电容电压VB随VS点电位升高而"悬浮"，形成局部供电系统，确保上桥MOS管可靠开启。

此过程在每个PWM周期重复进行，电容如同"能量中转站"维持上桥运作，其容量需精确计算以保证电压跌落不超过阈值。

PWM调制：精准控制的指挥家

半桥电路的输出功率和方向由PWM（脉宽调制）信号指挥。通过调节上下桥臂的导通占空比，可控制输出端平均电压——占空比越大，输出电压越高，驱动电机转速越快。在单向电机控制中，下桥臂常作为"基础通道"持续导通，上桥臂则受PWM调制，如同水龙头调节水流大小。

典型应用场景

1. 直流电机调速：在电动螺丝刀、玩具车等设备中，半桥电路通过PWM占空比调节电机转速，结构简单且成本低廉。

2. 开关电源拓扑：半桥作为LLC谐振变换器的核心，驱动高频变压器实现AC/DC转换，广泛用于电脑电源和充电器。

3. LED驱动：恒流控制中半桥调节电流脉冲宽度，实现无频闪调光。

4.


设计挑战与解决方案

1. 振铃现象：开关时的隐形杀手

2. 当上桥MOS管开通瞬间，寄生电感（如布线电感）与MOS管结电容形成LC振荡，在波形上产生"涟漪"（振铃）。严重时会误触发芯片保护机制，导致异常关断。

3. 对策：缩短驱动回路（减少寄生电感）、加入RC缓冲电路吸收尖峰、优化MOS管开关速率。

4. 死区时间：精密的时间艺术

5. 死区时间过短可能引发直通短路，过长则增加损耗。通常需根据MOS管开关延迟计算，工业控制器常设为50-200纳秒。现代驱动芯片（如IR2104）集成死区控制，如同配备"智能交通灯"。

6. 热管理：功率密度的平衡术

7. 上桥臂MOS管承担开关损耗，下桥臂兼顾导通损耗与续流。需计算结温并匹配散热器——例如100W电机驱动中，每MOS管损耗约1-3W，如同持续点亮一盏LED灯的热量累积。

关键参数设计参考表

| 参数 | 设计要点 | 典型值示例 |

|----------------|------------------------------------------|----------------------|

| 自举电容 | 容值与开关频率成反比 | 0.1-10μF（1MHz频率） |

| 死区时间 | 大于MOS管关断延迟时间 | 100 ns |

| 栅极驱动电阻 | 抑制振铃但增加开关损耗 | 4.7-100 Ω |

| 续流二极管 | 快恢复型（如FR107）减少反向恢复损耗 | 反向恢复时间<100 ns |

选型指南：搭建可靠半桥的基石

• MOS管选择：中低压场景（<100V）优选硅基MOS（如AO3400），高压应用考虑氮化镓（GaN）器件降低开关损耗。

• 驱动芯片：集成自举和死区的专用芯片（如IR2104S）简化设计，避免分立元件匹配问题。

• 电容与二极管：自举电容需低ESR陶瓷电容（如X7R材质），二极管需快恢复型（反向恢复时间<50ns）。

半桥驱动电路如同电子世界的动力舵手，以简洁的结构实现高效能量调度。随着第三代半导体材料的普及，这种经典拓扑将持续焕发新生，在更微型、更高效的设备中扮演关键角色。
