mos管电机驱动电路设计

在工业自动化与智能设备蓬勃发展的当下，MOS管作为核心功率器件，其电机驱动电路设计已成为工程师们绕不开的技术课题。这类电路如同精密指挥系统，通过精准调控电流走向实现电机的正反转、调速及制动功能，广泛应用于玩具车转向控制、小型机器人关节驱动等场景。本文将从基础原理到实战技巧，为您拆解mos管电机驱动设计的全流程要点。

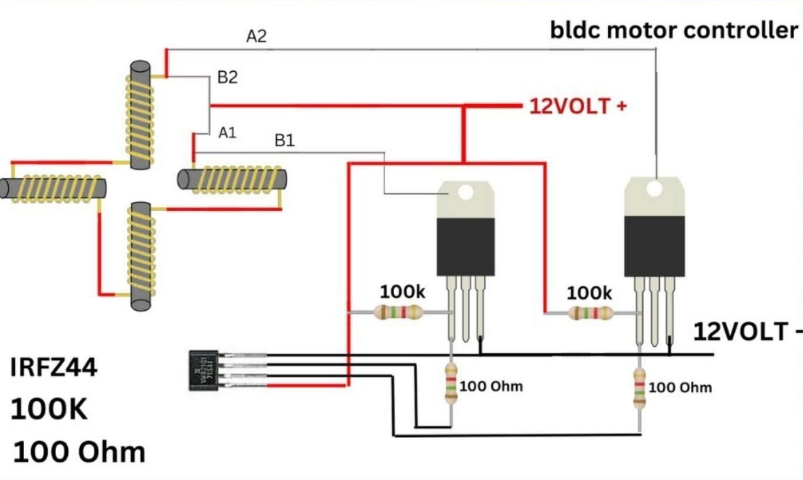

一、核心原理：电压操控的艺术

mosfet本质是电压控制型半导体开关，其导通状态由栅源极电压（VGS）决定。就像水龙头通过旋转把手调节水流大小，工程师需为栅极施加特定电压来开启或关闭导电沟道。以N沟道增强型为例，当VGS超过阈值电压时，内部形成允许电子通行的“隧道”，使漏源极导通；反之则截断电流路径。这种特性使得mos管非常适合高频PWM调速应用——如同用快门速度控制灯光亮度，通过快速切换占空比即可实现平滑的速度调节。

值得注意的是，栅极与源漏极之间存在寄生电容（Cgs/Cds），这会导致充放电延迟现象。想象往水池注水的过程：水管越细（驱动能力弱），注满所需时间越长。因此设计时必须考虑如何加速电容充放电，避免开关损耗过大影响效率。

二、选型策略：安全边际下的精准匹配

1. 耐压留足余量

根据经验法则，VDS应至少达到电机额定电压的2倍。这好比给桥梁设定双倍承载极限，既应对正常运行时的波动，也预留突发过载的冲击缓冲空间。例如若电机工作在12V系统，建议选用24V以上耐压等级的器件。

2. 电流裕度决定寿命

ID参数需覆盖电机启动瞬间的浪涌电流，通常要求能承受额定电流的4-5倍。类比汽车爬坡场景：普通道路只需低速行驶，但遇到陡坡时发动机必须爆发出数倍动力才能顺利通过。选型时忽略此点可能导致器件过热烧毁。

3. 驱动方式影响动态性能

直接驱动虽简洁却受限于控制器输出能力；推挽结构如同双人协作抬重物，NPN+PNP组合可显著提升充放电速度；而光耦隔离方案则像绝缘手套，在高压场合保障操作安全。不同拓扑的选择直接影响系统的响应速度与可靠性。

三、关键电路设计：细节成就稳定性

1. 互锁机制防短路

H桥拓扑中上下桥臂绝对不能同时导通，否则相当于将电源正负极短接引发灾难性后果。这需要巧妙的逻辑设计配合死区时间设置——如同交通信号灯的黄灯缓冲期，确保切换过程万无一失。

2. 续流二极管不可省

电机作为感性负载，断电瞬间会产生反向电动势尖峰。此时续流二极管化身能量回收站，为电流提供泄放通道，避免击穿脆弱的MOS管体。没有它的保护，电路就像缺少保险丝的家庭电路般危险。

3. 栅极电阻抑振荡

由于寄生电容的存在，快速边沿变化可能引发高频振荡。在栅极串联适当阻值的电阻（如1kΩ），如同给疾驰的列车加装减震器，能有效抑制寄生振荡带来的电磁干扰。

四、布局优化：PCB上的电磁芭蕾

大功率走线要尽可能短粗，减少电感效应；功率地与信号地分开铺设，防止噪声耦合；驱动回路面积尽量缩小，降低环路电感引发的电压尖峰。这些看似琐碎的细节，实则决定了系统能否在复杂电磁环境中稳定运行。就像芭蕾舞者精确控制每个动作幅度，优秀的PCB布局能让电流优雅流动而非野蛮冲撞。

五、调试秘籍：从理论到实践的跨越

初次上电前务必检查互锁逻辑是否正确；示波器观测栅极波形是否存在振铃现象；红外测温仪监控各管温升是否均衡。遇到异常发热时，可能是驱动不足导致开关损耗过大；若出现莫名重启，则需排查布局中的寄生参数影响。每一次调试都是对设计方案的实战检验，也是积累工程经验的宝贵机会。

掌握MOS管电机驱动设计，既是理解电力电子技术的钥匙，也是打开智能化装备世界的门户。从参数计算到电路搭建，从仿真验证到实物调试，每个环节都需要工程师兼具理论功底与实践经验。唯有将书本知识转化为指尖的艺术，才能让冰冷的硅片跃动起智慧的生命之舞。
