mos管输出电流过大的原因

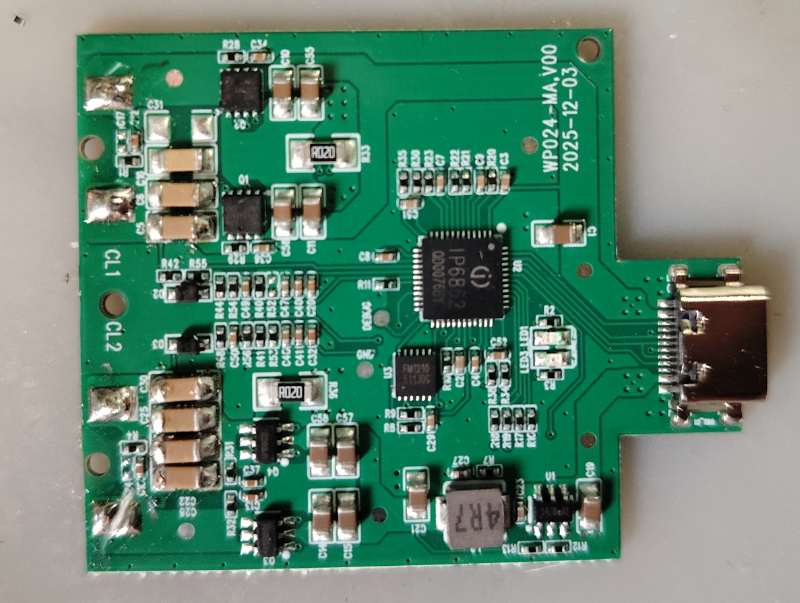

你是否也遇到MOS管突然发热、结温飙升，手忙脚乱却摸不清原因？数据显示，在实际电源设计中，高达30%的失效案例都与输出电流异常有关。本文将结合真实案例，从过载与短路两大故障视角，剖析输出电流过大的根源，并给出精准防护对策。

一、过载视角下的“缓慢杀手”

1. 负载突变引发的过载

在电机驱动或LED照明系统中，负载阻抗常常因感性或容性元件波动。当5 kW光伏逆变器负载切换时，若忽视SOA（安全工作区）曲线，结温可能瞬间攀升至200°C以上，内部金属互连层熔断，器件失效。

1. 并联不均流放大风险

多颗mos管并联常用于分流大电流，但PCB走线长短不一、电阻和寄生电感差异，会导致电流分配跑偏。偏流侧先行发热，电阻下降形成正反馈，最终酿成“热失控”烧毁事故。

1. 持续高电流加速老化

电流仅略超额定值，长期运行也会让结温稳步上升，氧化层和键合线遭到破坏。许多设计直接逼近极限，却未留降额裕度，最终以性能衰退或隐性失效告终。

1. 驱动异常导致的隐性过载

栅极驱动电阻选型不当或米勒电容引发振荡，会拉长开关过程，造成线性区发热。短时过载转化为持久损伤，成了潜伏在系统中的“火种”。

二、短路故障触发的“瞬时暴击”

1. 线路短路

PCB布线不当、虚焊或元器件击穿可形成直接短路，一旦mos管导通，瞬间巨流冲击会让金属层熔断，键合线拉断，瞬时失效。

1. 负载内部短路

感应电机或大容量电容内部击穿时，瞬态电流可达额定值数十倍，伴随电磁干扰，进一步加剧MOS管应力，形成“电流风暴”。

1. 反向能量回灌

感性负载在关断瞬间释放反向电动势，若缺少续流二极管或RCD回路，感应电压将叠加到漏源间，触发雪崩击穿，局部区域熔融。

1. 静电及浪涌冲击

现场维护或调试时，静电或浪涌同样可在栅源间引发击穿。TVS管、栅极下拉电阻以及车间湿度控制（>40%）是有效屏障。

三、迎击过流的精准对策

1. 严格SOA与降额

选型时对照SOA曲线，留出≥30%裕度；若超出标准需额外保护电路。

1. 均流与对称布局

并联MOS管保持走线、焊盘和过孔对称，必要时加0.1%精度均流电阻。

1. 快速过流与温度保护

集成响应<10 μs的过流检测和温度采样报警，联动触发硬切断或限流模式。

1. 吸收与缓冲设计

感性负载侧配置RCD回路或低钳位TVS管，栅极侧加阻尼电阻，抑制米勒回馈振荡。

既要看清缓慢积累的“过载杀手”，也要警惕瞬时爆发的“短路暴击”。从选型到布局、从保护到吸收，多重对策才能筑就可靠电源。希望这份分析能为你的设计保驾护航。
