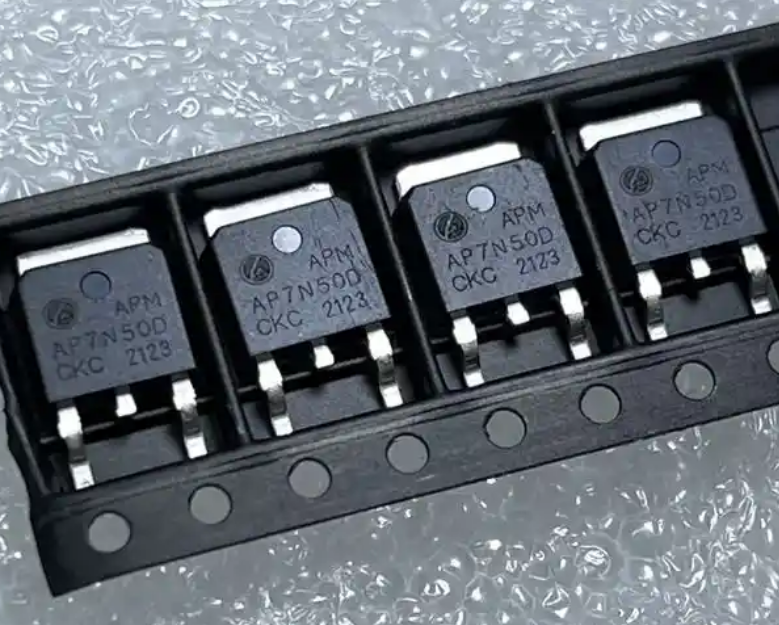

mos管开关速度

在竞争日益激烈的电机驱动领域，效率已成为制胜关键。伴随对轻量化、高速化和高动态响应需求的爆发，如何在性能与损耗之间找到最佳平衡？开关损耗往往占据逆变器损耗的大头，本文将从开关损耗公式出发，深度剖析MOS管纳秒级开关速度对电机驱动效率的影响，并结合频率提升、续流机制、死区时间优化及并联保护等角度，给出落地可行的解决思路。

一、开关损耗公式与mos管优势

开关损耗P_sw由器件的开通能量E_on、关断能量E_off及开关频率f_sw共同决定：

P_sw = (E_on + E_off) × f_sw

对于典型100 A/650 V mos管，E_on + E_off≈2 mJ，在20 kHz条件下单管开关损耗仅40 W；而同等条件下的IGBT，由于拖尾电流效应，E_off可达10 mJ，P_sw≈200 W，是MOS管的5倍。纳秒级的开通（≈50 ns）与关断（≈80 ns）速度，使MOS管在高频场合中损耗优势明显，同时显著降低散热和体积成本。

二、高频化带来的系统级收益

1. 电流波形更平滑

当开关频率由10 kHz提升至50 kHz，电流纹波率可由20%压缩至5%以内，转矩脉动降低75%，系统噪声从65 dB降至45 dB以下。

1. 滤波元件小型化

滤波电感与开关频率成反比，频率提升5倍后，滤波电感、电容体积均缩小至1/5，整体驱动器体积下降40%，功率密度提升2.5倍。

1. 动态响应更迅捷

在FOC控制中，电流环带宽约为f_sw/10。100 kHz的开关频率使带宽达10 kHz，转矩响应时间由500 μs缩短至100 μs，加速性能提升80%，满足高动态机器人和电动工具的精准驱动需求。

三、体二极管Qrr对续流损耗的影响

MOS管内部寄生体二极管的反向恢复电荷Qrr约50 nC，反向恢复时间Trr≈100 ns；IGBT模块的并联二极管Qrr通常达500 nC，恢复时间更长，导致续流损耗和EMI更为严重。

在同步整流模式下，主动开通MOS管替代体二极管，续流压降从1.5 V降至0.1 V，续流损耗可降低93%，在电动汽车能量回收工况中，可额外提升3–5%回收效率。

四、死区时间优化与输出失真

IGBT因开关较慢，一般需设置约2 μs死区，以防止导通冲突；在典型6 kHz载波下，死区引入的转矩脉动约5%。

而MOS管得益于<100 ns开关速度，死区可压缩至500 ns，失真引起的转矩脉动降至1%以内。在精密机床直驱电机中，工件表面粗糙度Ra值可从0.8 μm降至0.4 μm，明显提升加工品质。

五、并联均流与自保护机制

1. 正温度系数助均流

MOS管R_DS(on)随温度每升高1℃增大约0.5%，多管并联时，电流偏大的器件温度升高后阻抗增大，实现自然均流。实测4管并联电流不均衡度<8%，无需外部均流电路。

1. 快速短路检测

现代驱动芯片集成去饱和检测，能在800 ns内识别短路并关断MOS管，总关断时间约1 μs，释放能量仅5 J；相比之下，IGBT方案需10 μs、释放能量50 J，更易导致模块损毁。

1. 驱动电路更简洁

MOS管仅需瞬态栅极充电电流，50 kHz开关下驱动功耗约75 mW，无需负压关断和复杂钳位电路，板级驱动功耗可从8 W降至0.5 W，提升系统可靠性。

六、典型应用与案例验证

• 无人机电调：50 kHz开关频率配合15 g拇指大小电调，支持100 A瞬时电流，响应速度500 Hz，实现特技飞行的高精度操控。

• 工业伺服驱动：100 kHz载波下PMSM FOC控制，转速精度由±5 rpm提升至±0.5 rpm，重复定位精度达±1″，满足半导体设备的精密传动需求。

• 开关磁阻电机：5 kW SRM驱动采用MOS管，效率从85%提升至90%，转矩脉动从40%降至15%，为SRM在电动汽车领域的应用奠定基础。

七、落地实践建议

1. 器件选型：优先考虑Super Junction或SiC mosfet，兼顾耐压与低R_DS(on)。

2. PCB布局：保证栅极、源极对称走线，栅极长度差<5 mm，源极阻抗一致，以控制开关延迟差异<10 ns。

3. 散热设计：采用双面冷却或铜夹片技术，将结—壳热阻降至≤0.3℃/W，结温低于125℃以延长器件寿命。

4. 驱动IC选择：集成Desat保护、欠压锁定、死区插入等功能，简化外围电路并提升保护响应速度。

开关速度的提升，不仅是降低单次损耗的微观优化，也是一场系统级效率革命的关键。结合纳秒级开关、低Qrr体二极管、超短死区与自均流保护，MOS管驱动方案在高频化时代展现压倒性优势。
