4个mos管全桥整流电路

发布时间:2026-02-02编辑:国产MOS管厂家浏览:0

你是否想过,家中空调的静谧变频,或是电动汽车的飞速充电,其核心能量转换是如何实现的?答案藏在一个由四个mosfet构成的精密电路里。它就像一位不知疲倦的“智能交通指挥系统”,在交流电的十字路口,以每秒数万次的精准调度,确保电流单向、高效地流动。今天,我们就来揭开这个现代电力电子基石——MOS管全桥整流电路的神秘面纱。

结构解析:四管协作的精密桥梁

mos管全桥整流电路的核心,是由四个mosFET构成的桥式结构。通常采用两个N沟道和两个P沟道MOSFET两两串联,形成两个桥臂。这个结构,本质上是一个电流的“四向十字路口”。

想象一下,传统的二极管整流桥,就像是依靠单向阀门的土路,电流通过时存在明显的压降和损耗。而MOSFET则不同,其导通电阻极低,如同将土路升级为平坦宽阔的高速公路。当它导通时,电流可以几乎无阻碍地通过,从而将能量损耗大幅降低。这种结构上的革新,是电路实现高效率的基础。

工作原理:动态切换的电流导航

这个“交通指挥系统”的核心任务,是整流——将方向交替变化的交流电,转换为方向恒定的直流电。其工作原理,依赖于对四个MOSFET开关状态的精准同步控制。

在交流电的正半周,控制器会打开MOSFET1和MOSFET4的“闸门”,同时关闭MOSFET2和MOSFET3。此时,电流从输入端,经由MOSFET1、负载(如电池或电机),再通过MOSFET4流回,形成一个正向通路。

到了负半周,指挥信号立刻切换:MOSFET2和MOSFET3导通,MOSFET1和MOSFET4关闭。电流虽然改变了流经的路径,但经过负载的方向却被巧妙地维持不变,输出的直流电极性始终保持一致。

这个过程每秒重复数万甚至数十万次,如同一位技艺高超的交响乐指挥,精准地控制着每一位“乐手”(MOSFET)的入场与退场时机,共同演奏出平稳直流电的乐章。

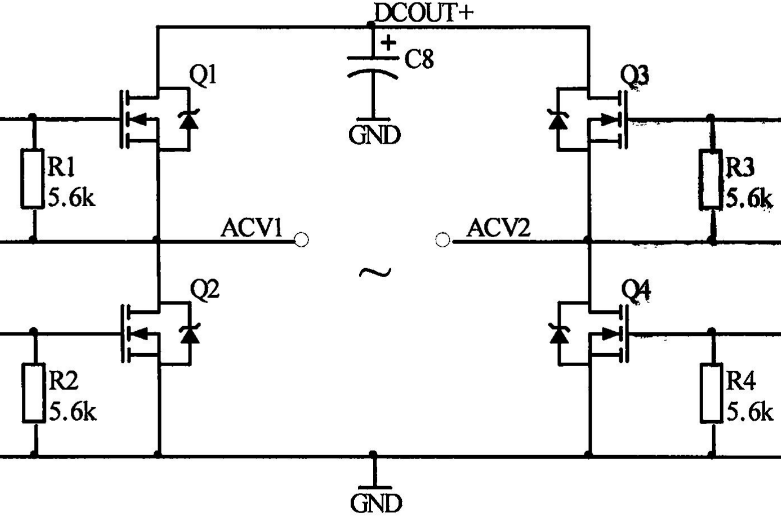

4个mos管全桥整流电路

性能优势:效率、速度与可控性的三重奏

MOS管全桥整流电路之所以能成为众多高性能应用的首选,源于其显著的“三高”特性。

首先是高效率。得益于MOSFET极低的导通电阻(Rds(on)),其导通压降通常仅为毫伏级别。相比之下,传统硅二极管的正向压降约为0.7V。在同等电流下,MOSFET方案的热损耗可减少约60%以上。这就像用LED灯替换白炽灯,大幅降低了能耗与发热。

其次是高速度。MOSFET的开关速度极快,可达纳秒级。这使得电路能够胜任高频工作环境,例如无线充电器、高频开关电源等。传统二极管在反向恢复时会存在延迟和损耗,而MOSFET则几乎没有这个问题。

最后是高可控性。这是其最核心的优势。通过调节施加在MOSFET栅极上的驱动信号(如PWM脉冲的占空比),可以精确地控制电路的导通时间,从而平滑、连续地调节输出电压或电流。这好比为电力转换系统装上了一台“无极变速器”。

典型应用:从日常生活到前沿科技

凭借这些优势,MOS管全桥整流电路已渗透到能源转换的各个角落。

电动汽车车载充电机(OBC)中,它是将电网交流电转换为电池直流电的核心环节。其高效率减少了充电过程中的能量损失,而其高可控性则能适配不同电池的充电曲线。

工业变频器与伺服驱动领域,该电路与PWM技术相结合,构成了电机调速的“智能油门”。通过精确控制输出给电机的电压和频率,实现对电机转速、转矩的精准控制。

家用电器如变频空调、冰箱中,它同样是变频模块的关键部分。其高速开关特性减少了电流纹波,降低了电机运行噪音,提升了用户体验。

此外,在太阳能微型逆变器数据中心服务器电源等对效率和功率密度要求极高的新兴领域,该电路也正发挥着越来越重要的作用。

设计关键要点:确保可靠运行的“安全法则”

要充分发挥该电路的性能,设计时必须关注几个关键细节。

首要问题是防止直通短路。如果同一桥臂上的两个MOSFET同时导通,就会导致电源被直接短路,损毁器件。这好比十字路口的所有方向同时亮起绿灯。解决方案是引入“死区时间”控制,为电流切换留出绝对安全的“空白间隔”。

其次,栅极驱动电路的设计至关重要。驱动电路需要提供足够高的电压和足够大的瞬态电流,以实现MOSFET的快速开关。一个设计不良的驱动电路,就像给指挥家一双笨重的手套。

此外,散热与布局也不容忽视。合理的散热设计和PCB布局是保证长期可靠运行的基础。

随着以碳化硅(SiC)和氮化镓(GaN)为代表的第三代半导体材料的成熟与应用,MOS管全桥整流电路正朝着更高耐压、更高频率、更低损耗的方向飞速演进。

未来,在800V高压平台电动汽车、超高效率数据中心等前沿领域,这个集“肌肉”与“大脑”于一身的电路,将持续突破电力电子技术的效率边界,为更绿色、更智能的能源世界提供核心动力。

理解其精妙的工作原理,就如同掌握了一把开启现代高效能量转换之门的钥匙。如果你觉得这篇解析对你有帮助,欢迎点赞、收藏,或在评论区分享你在电路设计中遇到的相关问题与心得。
