mos管防浪涌电路

你是否也曾为设备在开机瞬间的“砰然”损坏而头疼不已？在电子设备的“心脏”——电源模块中，浪涌现象始终是那个潜伏的“隐形杀手”。它可能源于电网的一次轻微波动，或是远处的一次雷击感应，就在毫秒之间，足以让一个精心设计的电路系统瞬间瘫痪。传统的限流方案看似简单，却总在效率和可靠性之间摇摆不定。今天，我们将深入探讨一种更为精准、可控的防护策略——基于mosfet的缓启动防浪涌电路，从它的底层工作原理，一步步拆解到具体的参数设计与实战应用。

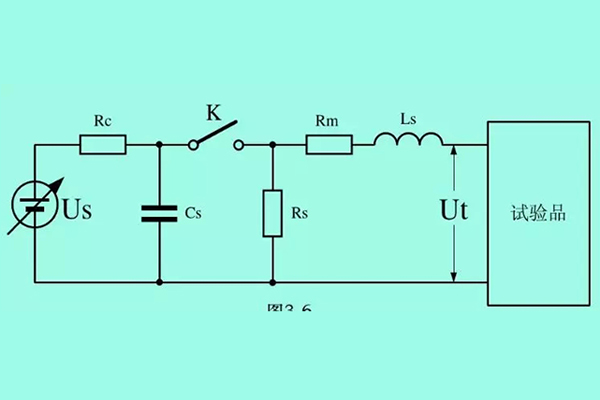

浪涌电流的根源，往往藏在电源模块输入端的滤波电容里。当电源接通的瞬间，大容量的电解电容两端电压不能突变，等效于短路状态。如果恰好在交流电压的峰值时刻上电，一个由线路电阻、整流桥内阻构成的微小阻值回路，将承受极高的电压差，从而迸发出数倍甚至数十倍于正常工作电流的浪涌冲击。这种冲击不仅考验着整流桥和保险丝，更是对后级精密芯片的致命威胁。

为了驯服这头“电老虎”，工程师们尝试了多种方法。其中，串联负温度系数热敏电阻（NTC）是一种经典方案。它在冷态时呈现高阻值，有效限制启动电流；随着自身发热，阻值下降，减少正常工作的损耗。然而，NTC方案的局限性也很明显：其效果严重依赖环境温度。在低温环境下，过高的阻值可能导致电源无法正常启动；而在高温或频繁开关机场景下，NTC来不及冷却，阻值过低，则几乎丧失了限流能力。这种不确定性，在要求高可靠性的工业与通信设备中，往往是无法接受的。

相比之下，基于mosFET的缓启动电路提供了一条更优的路径。它的核心思想，是利用MOSFET作为受控的“电子开关”，通过控制其栅极电压的上升斜率，来主动、平缓地为输入滤波电容充电，从而将浪涌电流抑制在安全范围内。

让我们深入这个电路的“控制中枢”。其工作原理并不复杂，却极为巧妙：当电源接通时，MOSFET的漏源极初始处于关断状态。此时，一个由电阻、电容和齐纳二极管构成的延迟电路开始工作。电源电压通过电阻缓慢地为电容充电，电容两端的电压，即MOSFET的栅极电压，因此得以线性且缓慢地上升。随着栅极电压逐渐超过MOSFET的开启阈值，其漏源极通道从完全关断，逐渐过渡到线性区，最终进入完全导通的低阻态。这个过程，就像用一只无形的手，温柔地拧开水龙头，而不是猛地一下全开，从而避免水流（电流）的剧烈冲击。

电路的设计精髓，全藏在几个关键元器件的参数选择里。首先是延迟电路中的RC时间常数，它直接决定了栅极电压的上升速度，也就是缓启动的时间。电阻R和电容C的乘积（τ=RC）需要根据后端电容的总容量和允许的最大充电电流来精心计算。你可以把它想象成控制水流加速时间的“调速器”，若时间常数过短，缓启动效果不佳；过长，则可能导致设备启动过慢，影响用户体验。

其次，齐纳二极管的作用至关重要。它作为栅极电压的“限压保护神”，确保栅源极电压（Vgs）不会超过MOSFET的最大额定值，防止器件因过压而损坏。通常，齐纳二极管的击穿电压应略高于MOSFET的完全开启电压（Vgs(th)），但必须远低于其最大允许的Vgs。

MOSFET本身的选型更是重中之重。除了要考虑足够的电压和电流余量，其导通电阻（Rds(on)）必须足够低，以确保在完全导通后，自身产生的导通损耗最小化，避免成为新的热源和效率瓶颈。同时，其栅极电荷（Qg）特性也会影响驱动电路的设计，Qg较小的MOSFET更容易被驱动，栅极电压上升更平滑。

在实际应用中，这种MOSFET缓启动电路展现出了独特的优势。它不受环境温度影响，性能稳定可预测；可以通过调整RC参数灵活适配不同功率等级的电源；在需要频繁热插拔或快速循环开关的场合，其表现远胜于依赖热惯性的NTC方案。一个典型的应用场景是高端网络通信设备或服务器电源模块，这些设备要求7x24小时不间断运行，且对开机冲击电流有严格限制。

当然，没有任何一种方案是万能的。MOSFET缓启动电路增加了电路的复杂度，引入了额外的元器件成本和PCB面积。因此，在成本极其敏感或空间极度受限的消费类电子产品中，工程师可能需要权衡利弊。但对于那些将可靠性和稳定性置于首位的工业控制、医疗设备或通信基础设施而言，这种主动、精准的控制方式带来的价值，远超其增加的些许成本。

回顾电源模块的防浪涌设计，它始终是一场在可靠性、效率、成本与复杂度之间的精妙平衡。从简单的NTC限流，到智能的MOSFET缓启动，技术的演进始终围绕着如何更优雅、更彻底地化解能量冲击。理解MOSFET缓启动电路的原理与设计要点，不仅是掌握了一种电路技巧，更是获得了一种主动掌控电能、提升产品鲁棒性的设计思维。

你在实际项目中用过MOSFET做缓启动吗？是否遇到过其他挑战或有独到的参数设计经验？欢迎在评论区分享你的实战案例或困惑，我们一起探讨这个“守门人”电路的精妙之处。
