在调试功率电路时，示波器屏幕上那个跳跃不止的V_GS波形，是不是也让你心头一紧？这看似不起眼的栅极振荡，远非普通“毛刺”。它可能让你的产品在EMI实验室里屡战屡败，也可能在某个动态负载切换的瞬间，引发开关管反复误动作，最终以栅极烧毁的惨烈代价告终。这个潜伏在高速开关背后的“隐形杀手”，成因复杂，抑制手段却有其章法。今天，我们就从工程实战出发，拆解mosfet栅极振荡的三大核心：成因土壤、器件性格与抑制药方。

振荡的“土壤”：理解电路中的正反馈环路

消除振荡，先要理解它为何发生。任何持续振荡，背后都是一个满足“巴克豪森准则”的正反馈环路。它有两个铁律：相位条件（反馈信号与输入同相）和振幅条件（环路增益≥1）。在mosFET电路中，这个环路常由器件寄生参数和PCB寄生参数共同搭建。
具体到栅极振荡，两条主要反馈路径是关键：

1. 漏源电压（V_DS）振铃的耦合：关断瞬间，漏极电流的快速变化（di/dt）在寄生电感上感应出电压，导致V_DS产生高频振铃。这个振铃通过MOSFET固有的栅漏电容（C_gd）耦合回栅极，若相位契合，便形成正反馈，激发V_GS振荡。

2. 源极寄生电感的“助攻”：PCB走线和器件引脚的寄生电感，尤其是源极回路的电感（L_s），不可忽视。关断时，快速变化的电流流过L_s，会产生感应电压（V_Ls = L_s * di/dt），直接叠加在栅源回路上。此电压与栅极驱动回路的LC谐振相互作用，极易将电路推向欠阻尼状态，引发持续振荡。
   图1：MOSFET栅极振荡常见正反馈路径示意图（基于寄生参数）

器件的“性格”：跨导与寄生参数如何定调

除了外部电路，MOSFET自身的特性也决定了其“振荡倾向”。跨导（g_m） 是核心参数之一。g_m代表栅压对漏极电流的控制力，值越高，开关速度潜力越大，但同时也意味着更高的增益。回想振荡的振幅条件（增益≥1），高g_m的MOSFET更容易满足起振条件，尤其在负载短路等瞬态工况下。有对比测试显示，相同短路条件下，采用高g_m器件的电路，其V_DS峰值应力（848V）显著高于低g_m器件电路（752V），这印证了高增益对振荡和电压过冲的放大效应。
此外，器件内部的栅极电阻（R_gint）和寄生电容（C_iss, C_rss）也是振荡回路的一部分。R_gint提供天然阻尼，而寄生电容与外部电感共同决定了谐振频率。

抑制的“药方”：从阻尼调整到磁珠妙用

找准病因，方能对症下药。抑制栅极振荡的核心，在于破坏其振荡条件——增加阻尼、降低增益或改变相位。以下是几种经实战验证的有效策略：
1. 优化驱动电阻，精准调整阻尼比
这是最经典的方法。在栅极串联电阻（R_g），旨在调整驱动LC回路的阻尼比（ζ）。

• ζ < 1（欠阻尼）：系统产生超调和振荡。

• ζ = 1（临界阻尼）：系统能以最快速度无超调地稳定，是理论最优响应。

• ζ > 1（过阻尼）：响应无超调但变慢。
  通过公式 R_g ≈ 2 * √(L_loop / C_iss) 可估算临界阻尼电阻（L_loop为回路总寄生电感，C_iss为MOSFET输入电容）。适当增加R_g可有效抑振，但需权衡开关损耗。
  2. 巧用铁氧体磁珠，高频靶向抑制
  在追求效率的当下，过大的栅极电阻有时代价过高。铁氧体磁珠提供了精巧的解决方案。磁珠的特性是频率依赖性电阻：低频阻抗低，对驱动信号影响小；但在其谐振频率以上的高频段，呈现高阻抗，相当于在振荡频点自动插入一个大电阻，提供强力阻尼。
  将其串联在栅极或源极回路（如图2），能精准“吸收”由V_DS耦合或回路谐振产生的高频能量，从而抑制振荡，且对正常开关速度的影响远小于固定大电阻。这是解决高频振荡、优化EMI辐射的利器。
  图2：铁氧体磁珠在栅极/源极回路中的应用示意图

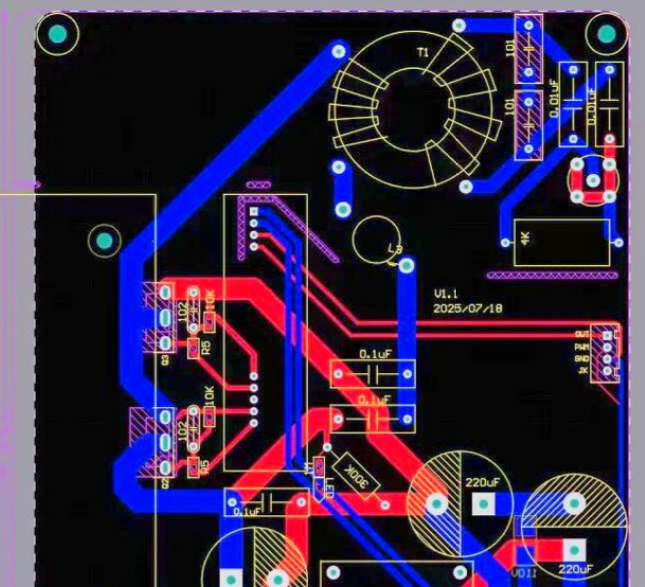

  3. 优化PCB布局，最小化寄生根源
  所有抑制手段的效能，都植根于优秀的布局。核心原则是极致压缩高频功率回路与栅极驱动回路的面积。

• 功率回路最短化：确保开关管、续流二极管与输入/输出电容的连线最短最宽，以最小化环路寄生电感（L_loop），这是V_DS振铃和源极感应电压的主因。

• 驱动地独立且干净：为驱动芯片和栅极电阻提供独立的返回路径，直连电源输入电容的接地端，避免功率地噪声污染驱动回路。

• 关注源极连接细节：对于带开尔文源极引脚（S引脚）的封装，务必将其直接连接到驱动IC的地，而非功率地，以隔绝源极寄生电感的影响。
  4. 器件选型的预先考量
  在对振荡特别敏感的应用中，可在选型时前置考量：

• 选择内部栅极电阻（R_gint）稍大的型号，相当于内置阻尼。

• 在满足性能前提下，可考虑跨导（g_m）稍低的器件，以降低环路增益。

• 适当提高阈值电压（V_th），有助于增强抗干扰能力，减少误触发直通的风险。

从波形到系统：振荡抑制的深层价值

抑制栅极振荡，绝不仅仅是让波形看起来更“漂亮”。它直指系统的电磁兼容（EMI） 与长期可靠性核心。剧烈振荡产生宽频辐射，是EMI测试的常见“杀手”。更隐蔽的是，它施加在栅氧层上的高频电压应力，虽未必立即击穿，却会悄然加速器件栅氧退化，影响寿命。同时，振荡引发的额外开关动作也直接增加损耗，影响效率与温升。
当我们考量电路保护时，单脉冲雪崩能量（EAS） 参数定义了MOSFET承受极端过压的单次能力。而持续的栅极振荡若引发V_DS异常尖峰，可能使电路长期工作在雪崩边缘，不断侵蚀器件的稳健性安全边际。
因此，解决栅极振荡，是从一个技术“点”出发，全面提升系统“面”可靠性的关键实践。它要求我们不仅读懂数据手册，更要洞察由寄生参数构成的隐藏世界，并用布局、选型与调试的组合拳，为每一次稳定开关保驾护航。
