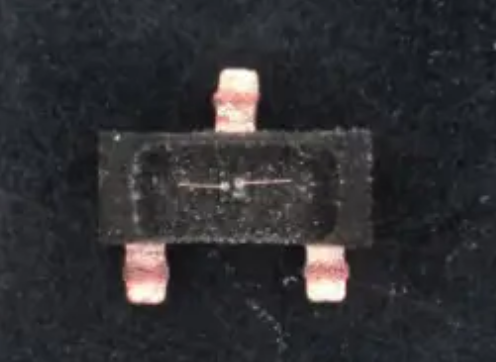

mos管漏极和栅极击穿间击穿

在现代电子设备中，功率mosfet（金属-氧化物-半导体场效应晶体管）是不可或缺的元件，广泛应用于开关电源、电机驱动和各种功率转换电路中。然而，栅极击穿是功率mosFET常见的失效模式之一，尤其是由于静电（ESD）和浪涌电压的影响。本文将从技术角度深入探讨栅极击穿的原因、检测方法以及预防措施，帮助工程师们更好地理解和应对这一问题。

一、栅极击穿的原因

1. 静电损伤

静电是导致MOSFET栅极击穿的主要原因之一。栅极氧化层是最薄弱的部位，当受到异常电压时，极易发生击穿。通常，驱动MOSFET的栅源电压Vgs设定在12V或15V，以确保MOSFET完全开启。然而，栅极氧化层的耐电压能力有限，一般在20V以内。超过这一电压，栅极氧化层可能会被击穿，导致GS之间短路，而DS之间仍保持高阻态。

2. 浪涌电压

浪涌电压是指电路中瞬间出现的高电压，常见于漏源之间施加大电压或电路中感性负载产生的大电压。浪涌电压同样会对栅极氧化层造成损害，导致栅极、源极、漏极互相短路，出现较大击穿点。与静电损伤类似，浪涌电压也会导致微观异常，需要借助高精度的定位设备和扫描电镜等微观分析设备才能发现。

二、检测方法

1. 万用表简易判断

栅极击穿后，可以使用万用表进行简易判断。将万用表设置为电阻档，测量GS之间的电阻。如果GS之间短路，电阻值会非常小，而DS之间仍保持高阻态。这种方法虽然简单，但只能初步判断，无法确定具体的损伤程度。

2. 微观分析

为了更准确地确定栅极击穿的原因和损伤程度，需要进行微观分析。这包括使用高精度的定位设备、制样能力和扫描电镜等设备。静电损伤通常表现为烧蚀点周围呈现溅射状，而浪涌电压损伤则表现为击穿点较小。通过这些分析，可以更准确地判断损伤的具体位置和程度，为后续的修复和预防提供依据。

三、预防措施

1. 静电防护

为了防止静电对MOSFET栅极的损害，可以采取以下措施：

• 使用静电防护袋和防静电手环，减少静电积累。

• 在电路设计中加入ESD保护二极管，以吸收静电能量。

• 优化PCB布局，减少栅极与其他高电压节点的耦合。

2. 浪涌电压防护

为了防止浪涌电压对MOSFET栅极的损害，可以采取以下措施：

• 在电路中加入浪涌抑制器，如TVS（瞬态电压抑制器）二极管，以吸收浪涌电压。

• 优化电路设计，减少感性负载产生的浪涌电压。

• 采用多叉指MOSFET器件，通过版图布局、栅极耦合技术、衬底触发技术等方法，提高静电防护鲁棒性。

四、总结与展望

栅极击穿是功率MOSFET常见的失效模式之一，主要由静电和浪涌电压引起。通过万用表简易判断和微观分析，可以初步确定损伤程度。预防措施包括静电防护和浪涌电压防护，通过优化电路设计和采用先进的防护技术，可以有效降低栅极击穿的风险。未来，随着技术的不断进步，我们期待更多创新的防护措施和更可靠的MOSFET器件，为电子设备的稳定运行提供更有力的保障。
希望本文能对您有所帮助。
