n沟道mos管导通压降

有没有想过，为什么同样的MOS管，在不同应用场景下，DS压降却大相径庭？在电源管理、智能控制、背光驱动等领域，这个看似细微的源漏电压差，往往决定了效率、损耗和温升。本文将从导通原理入手，结合实际案例和关键数据，带你掌握DS压降的本质影响及切实可行的优化策略。

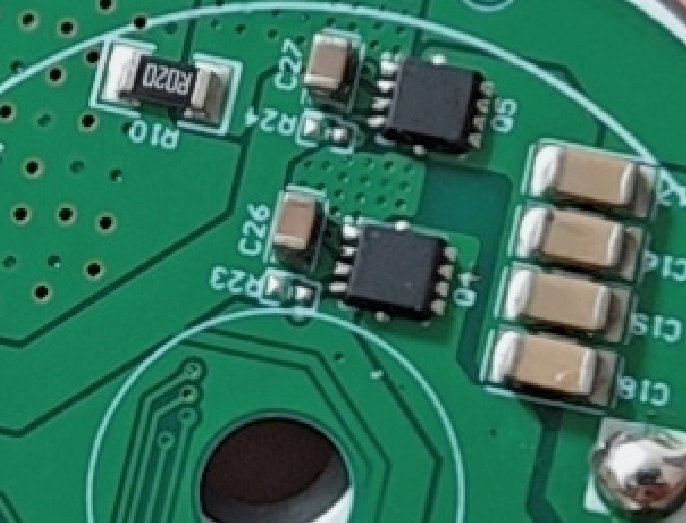

在现代电力电子与智能控制电路中，N沟道mos管凭借高输入阻抗、低导通电阻和开关速度快，成为电源管理和功率开关的核心元件。当栅源电压VGS超过阈值Vth时，栅极正向电场汇聚载流子，在沟道内形成高导电性通道，使Rds(on)降至几十毫欧级，电流即可源极流向漏极，开启高效导通模式。

为何DS压降如此重要？

1. 导通电阻的微妙变化

– VDS较小时：载流子分布均匀，Rds(on)维持在最低水平；

– VDS升高时：沟道电场加剧，迁移率下降，导通电阻随之上升，导通电流被抑制。

1. 功率损耗与温升效应

导通损耗Pcon = ID × VDS。以ID=10A、VDS=50mV为例，Pcon = 0.5W；若VDS升至100mV，损耗翻倍。持续高损耗下，mos管结温每升高10℃，Rds(on)就会增加10%–20%，形成“热—阻抗”恶性循环。

1. 温度对可靠性的反向冲击

高结温不仅降低效率，还加速老化，长此以往，器件寿命缩短，甚至引发热失控风险。

电源反接保护的实战案例

为避免传统二极管0.7V压降损耗，我们常用N沟道MOS管“倒装”实现防反接：

• 正常接入（VCC=5V，负载10kΩ）：输出5V、500μA；

• 反接时：反向电压仅–49.6mV、–4.955μA，极小的漏电流大幅降低待机损耗。

功率损耗计算与热管理要点

1. 损耗预算：基于最大ID(max)与预估VDS，快速计算Pcon；

2. 热设计裕度：参考封装热阻θJA和允许ΔT(max)，选配散热器或增设热过孔；

3. 动态温升控制：软启动、限流或短路保护电路，可防止开关瞬态下VDS骤升。

五大优化策略

1. 精准选型：优先Rds(on)低、θJA小的器件，留足安全裕度；

2. 稳定驱动：确保VGS稳定在厂商推荐最佳区间；

3. 散热布局：扩大散热铜箔面积，合理布置热过孔；

4. 复合开关：在高频场合，结合电流检测与软开关技术，平衡导通与开关损耗；

5. 实时保护：温度、过流、反压监测，助力故障自检与自动保护。

在工程实践中，我多次见证：细微的DS压降优化，往往能带来几个百分点的效率提升，也能显著降低温升、延长寿命。希望这些方法能为你的下一个项目提供参考。
