半导体mos的封装

你有没有想过，一枚比指甲盖还小的芯片，是如何在手机快充的炙热、汽车引擎的震动乃至太空的极端温差中安然无恙地工作的？答案，就藏在它那层看似微不足道的“外衣”里——MOS管的封装工艺。这绝非简单的物理包裹，而是一场融合了材料科学、热力学与电气工程的跨学科精密系统工程，它决定了这颗“电子心脏”的战斗力上限。

从硅片到战士：封装的多维使命

想象一下，你需要为一位纳米尺度的“特种兵”（晶体管）打造一套全能装备。封装，就是这套量身定制的战术铠甲。它的使命是多维的：首先，是坚不可摧的“防弹衣”，用以抵御外界的物理冲击、潮湿腐蚀和电磁干扰；其次，是高效的“空调系统”，通过金属外壳与导热介质，将芯片工作时产生的热量迅速带走，防止过热“中暑”；最后，更是精准的“神经网络”，将芯片内部数百个微米级的触点，通过引线框架和焊点，与外部宏观世界的电路板可靠连接，确保电流与信号的高速、无损传输。正是这套系统，让脆弱的硅晶体得以在复杂的真实环境中稳定服役。

精密“裁缝”五部曲：封装制造的微观交响

现代封装流程，堪称一场微缩版的工业交响乐。它始于精确的“蓝图绘制”——规格定义。工程师们根据芯片将要面临的战场（应用场景），如功率等级、开关频率、工作环境等，确定封装的形式、材料和性能边界。

接着进入“骨架搭建”与“空间规划”阶段。引线框架作为芯片的机械支撑和电气导通路，其设计需在强度、导电性与成本间取得平衡。随后，如同规划微型城市，芯片被精准地贴装或绑定到框架上，每一根比发丝还细的金线或铜线，都是一条预先计算好的信号“高速路”。

焊接与密封，则是赋予铠甲生命的关键步骤。无铅焊料在高温下流淌，形成可靠的机械与电气连接；而环氧树脂或陶瓷外壳则如浇筑混凝土般将核心严密保护起来，隔绝一切外界侵扰。这个过程对精度的要求极高，引脚间距的极限不断被挑战，从早期的1.27毫米一路下探至0.4毫米乃至更小，这直接推动了贴片机与光学检测设备的革命。

材料魔法秀：成本、性能与可靠性的三角博弈

封装材料的创新，是持续突破物理极限的幕后推手。但每一种选择，都牵扯着成本、性能与可靠性的复杂博弈。

• 基板与框架：从廉价的环氧树脂基板，到散热卓越但价格较高的陶瓷基板（如氧化铝、氮化铝），再到兼具高性能与可控成本的新型复合材料，选择直接影响着最终产品的定位。铜合金引线框架是主流，但在追求更小电阻和更高频率时，局部镀银或金成为必要之举，这也悄然增加了“衣料”成本。

• 焊接材料：传统的锡铅合金焊料因其优异的浸润性和可靠性曾长期主导，但环保法规（如RoHS）推动了无铅化进程。如今，锡-银-铜（SAC）系列合金成为主流，它们在机械强度、抗热疲劳性上各有侧重，工程师必须在焊接温度、长期可靠性及材料成本间做出精细权衡。

• 密封树脂：黑色环氧树脂塑封料是性价比之选，但其热膨胀系数与芯片硅的匹配度，是引发内部应力的潜在风险。高端领域使用的特种硅胶或凝胶，能更好地缓冲应力，但封装速度和成本也随之上升。

这些材料的协同与妥协，最终目标是在-55℃至175℃甚至更宽的极端温差中，保证mos管百万小时级别的稳定运行。

形态进化论：为“轻薄短小”而生的封装家族

电子设备向“轻薄短小”进化的浪潮，是封装技术最直接的驱动力。mos管封装形态经历了一场从“直插”到“贴片”的革命性跨越。

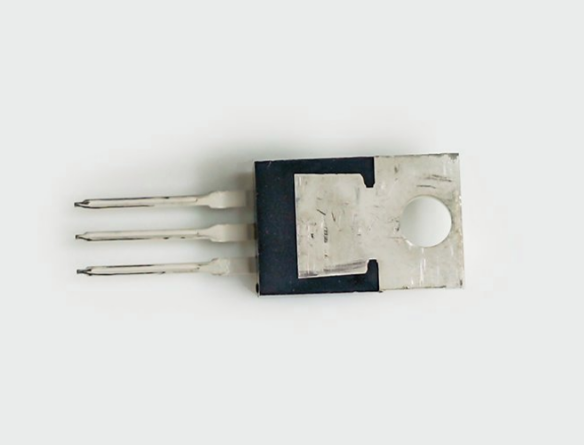

早期的TO系列金属罐封装如同坚固的“保温杯”，适合大功率场景；而DIP双列直插式则像“老式插头”，便于手工焊接与调试。但真正开启微型化时代的，是表面贴装技术（SMT）催生的庞大家族：SOT系列如同“电子胶囊”，在消费电子主板中密集排列；SOIC提供了更优的散热与引脚数；QFN/DFN凭借底部裸露的大焊盘，实现了卓越的三维散热，成为高频、便携设备的宠儿；而极致的 CSP 和 WLCSP 封装，尺寸已接近芯片本身，正将可穿戴设备和医疗植入物的体积推向极限。

每一种封装形态的诞生与流行，都紧密跟随终端产品的需求，并深刻依赖于自动化SMT生产线的精度与效率。产线上，高速贴片机以每秒数十个元件的速度，将不同封装的MOS管精准放置，激光或视觉检测系统则确保微米级的对位精度——没有高度自动化的制造，这些精密封装将无法实现大规模、低成本的应用。

超越摩尔：先进封装下的性能黑科技

当晶体管微缩逼近物理极限，先进封装技术成为延续性能提升曲线的新引擎。多芯片模组（MCM） 将不同工艺、功能的芯片（如处理器、内存）集成在同一封装内，像组建了一个高效的“特种作战小队”；三维堆叠封装 则打破平面限制，像建造摩天大楼一样垂直堆叠芯片，极大提升了集成密度，缩短了互连延迟，为AI计算芯片提供了澎湃动力；系统级封装（SiP） 更进一步，将MOS管、被动元件乃至传感器、天线等都整合进去，形成一个功能完整的微系统。

这些“黑科技”的背后，是更复杂的材料体系、更精密的互连技术（如硅通孔TSV、微凸点）和更严苛的热管理挑战。它们重新定义了“封装”的概念——它不再是终点，而是系统创新的起点。

可靠性炼金术：严苛测试下的终极认证

最后，每一批穿上“铠甲”的MOS管战士，都必须经历“炼金炉”般的严苛测试，才能获得走向战场的资格。温度循环试验模拟四季骤变，高低温冲击考验材料结合部的韧性；高温高湿测试加速腐蚀进程；机械振动与冲击复现运输与使用中的颠簸。内部，X射线如同“照妖镜”透视焊接空洞，扫描声学显微镜探测分层缺陷。

只有通过这些极限环境考验的幸存者，才能贴上车规级、工业级或航天级的可靠性标签。这份近乎偏执的质量管控，是半导体产品可信赖的基石，确保从智能手机到火星探测器，每一处电路都能在预期寿命内忠实地履行职责。

回望这场在毫厘之间展开的精密工程，MOS管封装早已超越了“保护”的单一范畴。它是性能的放大器，是可靠性的守门人，更是连接微观晶体管世界与宏大电子应用的桥梁。下一次当你手握轻盈却强大的电子设备时，或许可以想起，在那方寸之间，正演绎着一场持续进化、融合了无数智慧的“铠甲”传奇。这不仅是半导体产业的缩影，更是人类以精密制造对抗物理极限的永恒故事。
