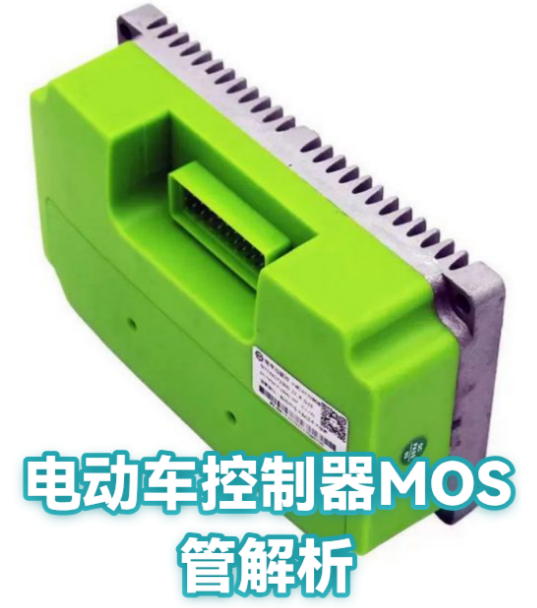

电动车控制器mos管工作原理

你是否曾好奇，当你转动电动车转把的瞬间，那股澎湃动力是如何被精准“召唤”出来的？是电机在咆哮，还是电池在释放？真正的幕后指挥官，其实是一群以纳秒为尺度工作的“电子开关”——MOS管。它们隐藏在控制器内部，将电池的直流能量，编织成驱动电机旋转的交变旋律，决定了你的爱车是起步平顺还是迅猛有力，是续航持久还是动力衰减。

今天，就让我们潜入电动车控制器的心脏地带，从微观的栅极调控到宏观的三相桥式驱动，一探mos管的工作原理，看看这枚小小的半导体器件，是如何执掌整车动力命脉的。

一、微观基石：N沟道MOS管的“阀门”哲学

要理解mos管在控制器中的工作，首先得明白它本身的结构。MOS管，金属-氧化物半导体场效应晶体管的简称，本质上是一个由电压控制通断的精密开关。它拥有三个引脚：栅极、源极和漏极。想象一下一个水龙头，栅极就是你拧动的手柄，源极是进水口，漏极是出水口。

在电动车控制器中，我们广泛采用的是N沟道增强型MOS管。选择它，并非偶然，而是其特性与电动车严苛的工作环境高度匹配。这类MOS管拥有两个关键优点：极低的导通电阻和超快的开关速度。

• 低导通电阻：当它完全打开时，电流流过时所遇到的阻力极小，这意味着能量损耗低，发热少，效率自然就高。这对于需要持续大电流工作的电动车而言，是提升续航和可靠性的关键。

• 快开关速度：它能以极高的频率（例如每秒上万次）在“开”与“关”之间切换，这是实现精准控制的基础。

其核心调控机制，完全系于栅极电压。当栅极施加的电压（例如+12V）高于一个特定门槛——栅极阈值电压时，就会在源极与漏极之间“感应”出一个导电沟道，阀门开启，电流顺畅流过。反之，当栅极电压（例如0V）低于阈值，沟道消失，阀门关闭，电流被彻底阻断。这个“阈值”的控制，就如同决定了水龙头需要多大力量才能拧开，是设计驱动电路时必须精确考量的参数。

二、控制之魂：PWM信号与占空比的“节拍”艺术

如果MOS管只是一个简单的开关，那电动车只能是一窜一停。让它变得平滑可控的秘诀，在于一个名为“脉宽调制”的技术，也就是我们常说的PWM。

控制器内的主控芯片会生成一系列高频的方波信号，发送给MOS管的栅极。这个信号的特点在于，它在一个固定周期内，一部分时间是高电平（驱动MOS管导通），另一部分是低电平（使其截止）。高电平时间占整个周期的比例，就称为“占空比”。

正是通过动态调整这个占空比，控制器实现了对电机速度的无级调控。

• 占空比增大：MOS管在一个周期内导通的时间比例增加，电机绕组获得的平均电压升高，转速随之加快。好比给水管施加了更大的水压。

• 占空比减小：导通时间比例减少，平均电压降低，转速下降。当你松开转把或需要减速时，控制器正是通过快速调低占空比来实现的。

从0%到100%的占空比变化，对应着电机从静止到最高转速的平滑过渡。这种数字化的调控方式，相比传统的模拟调压，不仅效率更高，响应也更迅速精准。

三、宏观架构：三相全桥与电子换向的“交响乐团”

单个MOS管的能力有限，要驱动一个三相无刷直流电机，需要六个MOS管协同工作，共同构成一个精密的“三相全桥”电路。

这六个管子，每两个组成一相桥臂，分别对应电机的A、B、C三相绕组。每个桥臂分为上桥臂和下桥臂。它们的工作遵循一个铁律：同一桥臂的上、下两个MOS管绝对不能同时导通，否则电池将被直接短路，巨大的电流会瞬间烧毁MOS管，这被称为“直通”或“桥臂贯通”，是驱动电路设计中必须用“死区时间”等机制严防死守的底线。

那么，电机是如何转起来的呢？奥秘在于“电子换向”。控制器根据电机内部霍尔传感器反馈的转子位置信号，按照精确的时序，控制六个MOS管轮流导通。常见的“二二通电”方式，是指每一时刻都有两只管子（不同桥臂的各一个）导通，形成电流回路。

例如，通电顺序严格按照：VT1与VT2导通 -> VT2与VT3导通 -> VT3与VT4导通……如此循环往复。每一次切换，都相当于为电机的不同绕组轮流供电，在电机内部产生一个旋转的磁场，“拉着”永磁体转子不停地转动。这就像一场精心编排的交响乐，六个“乐手”（MOS管）在“指挥家”（主控芯片）的调度下，严格遵守节拍与顺序，共同奏出驱动电机旋转的和谐乐章。

四、幕后功臣：驱动电路与一致性设计

要让这六个高压大电流的MOS管精确无误地执行纳秒级的开关动作，还需要一个可靠的“传令兵”——栅极驱动电路。它的任务是将主控芯片发出的低压、弱电流的PWM控制信号，放大为足以快速、可靠地驱动MOS管栅极的高压脉冲。

在电动车的无刷控制器中，一个精妙的设计在于驱动电路的一致性。由于三个桥臂的拓扑结构完全相同，因此对它们的驱动电路设计也是一致的。这种模块化、对称的设计，不仅简化了开发与生产流程，提高了可靠性，也使得故障诊断和维护更为方便。这种“一致”背后，是工程智慧对复杂系统的优雅简化。

结语：从开关到智慧，驱动未来的不止是电流

从栅极电压的微观调控，到PWM信号的节奏控制，再到三相全桥的宏观协作，MOS管在电动车控制器中扮演的角色，早已超越了一个简单的开关。它是电能形态的转换器，是动力输出的调节器，更是整车能效与安全的关键守护者。

每一次平顺的起步，每一次酣畅的加速，背后都是这套精密系统在无声地高效运转。随着宽禁带半导体如碳化硅技术的成熟，未来的MOS管将以更高的效率、更小的体积和更强的性能，继续推动电动汽车向更远、更快、更智能的方向进化。当我们谈论电动车的驾驶体验时，别忘了，那份掌控自如的底气，正源于控制器深处，那一枚枚静默而强大的“心脏指挥官”。
