MOS管米勒平台是那部分本征电容引起的

你是否曾经在示波器上，清晰地看到一个本该迅速变化的mosfet栅极电压波形，在某个台阶上“卡住”了一小段时间，仿佛被一只无形的手拖住了脚步？这个平台，就是我们常说的“米勒平台”。教科书告诉我们，这是栅漏电容在作祟。可这真的只是一个简单的电容充放电问题吗？今天，我们不妨换个视角，从“电压”与“电容”的动态博弈入手，深挖一下这个现象的本质。

当我们谈论米勒平台，核心的主角无疑是MOS管的内部本征电容。具体来说，是栅极与漏极之间的寄生电容，即C_gd。它的名字很多，有时也叫反馈电容或米勒电容。这个电容并不大，常常在皮法级别，但它所处的位置，却让它成为了整个开关过程中的关键枢纽。

“电容”的定义，决定了其宿命

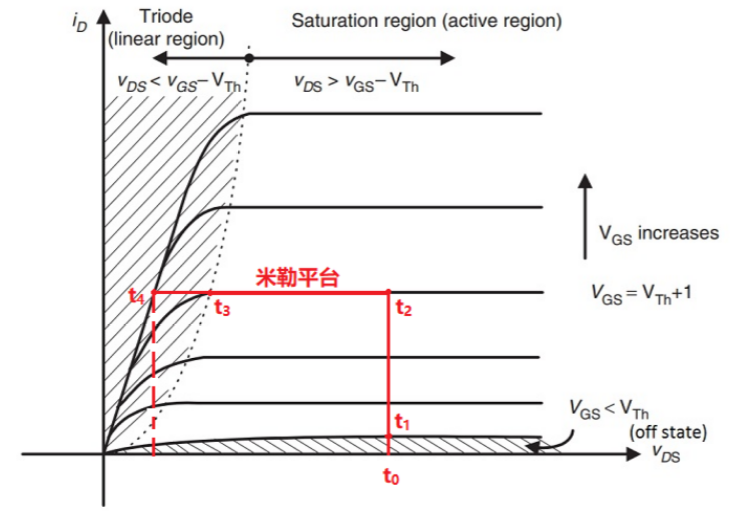

理解米勒平台，首先得看透电容的本质：电容是表征储存电荷能力的物理量，其两端电压不能突变，是因为电荷的积累或释放需要时间。在mosFET开关的关键阶段——当栅极电压V_gs上升超过阈值电压Vth，管子开始导通，漏极电压V_ds开始从高压（如母线电压）向低压（接近导通压降）下降时，真正的戏剧开始了。

此时，C_gd这个电容一端的电压（漏极D）正在剧烈变化，根据电容的基本方程 I = C * dV/dt，这个dV/dt（漏极电压变化率）会在电容上感应出一个巨大的位移电流。这股电流会从哪里流走？它必须通过驱动回路，流入栅极。这意味着，你的栅极驱动电路，此刻不仅要忙着给栅源电容C_gs充电以继续提升栅压，还不得不额外“腾出手”来，应付从C_gd涌过来的这股“反灌”电流。

于是，栅极电压的上升趋势被强行“按住”了。外部驱动电流源源不断地注入，却被这个临时的“电流黑洞”——为C_gd提供位移电流——给消耗掉。表现出来，就是V_gs在一段时间内几乎维持不变，形成一个平台。直到漏极电压V_ds基本完成从高到低的转变，dV/dt趋近于零，这个“黑洞”需求消失，栅极电压才能重获自由，继续上升至最终的驱动电压。

“等效电路”模型下的权力更迭

从等效电路的视角看，这一过程更加清晰。在开关暂态过程中，我们可以用一个“等效米勒电容”的概念来分析，它等于C_gd乘以一个增益因子（通常是1 + gm*R_L，其中gm为跨导，R_L为负载电阻）。这个“放大”效应，正是平台期如此显著的原因。它形象地告诉我们，看似微小的C_gd，其影响被主电路的工作状态成倍放大，成为了决定开关速度的真正瓶颈。

在这个等效模型里，驱动回路仿佛在进行一场拔河比赛。一端是驱动电源想要提升V_gs，另一端是剧烈变化的V_ds通过C_gd拉扯住V_gs。在米勒平台期间，双方力量暂时均衡，V_gs于是停滞不前。这种基于电路基本定律的动态诠释，远比单纯记忆“C_gd导致平台”要深刻得多。

设计优化：与“电容效应”的巧妙周旋

既然我们看清了本质是电压变化通过电容“窃取”了驱动电流，那么优化设计的思路也就豁然开朗。所有的方法，本质上都是在与这个“电容效应”周旋：

1. 源头削弱：选择C_gd更小、品质更优的MOSFET，特别是C_gd/C_iss比例更小的器件，是治本之策。这直接减少了“电流黑洞”的容量。

2. 增强驱动力：采用更低内阻、更强峰值电流能力的栅极驱动器，意味着你有更强的“兵力”去同时应对C_gs充电和C_gd的电流需求，从而缩短平台时间。

3. 回路疏导：优化驱动回路布局，减小寄生电感。因为寄生电感会与驱动电流的快速变化产生对抗，形成振铃，甚至加剧平台期的振荡和不稳定，让“拔河”的场地更加泥泞。

4. 施加“预判”：在电路设计上，有时会采用有源米勒钳位等技术，主动提供一个低阻抗路径来吸收C_gd的位移电流，相当于为那股反灌电流提前开辟了一条泄洪道，从而解放主驱动电路。

所以，米勒平台远非一个简单的电容充放电现象。它是一个由漏极电压的动态变化（dV/dt），通过栅漏电容（C_gd）这一耦合通道，劫持了栅极驱动电流，从而在栅极电压上形成的时间“停滞点”。它是电压与电容相互作用的一场微型权力博弈，是器件物理特性在电路动态行为上的直接投影。

下次当你再看到那个示波器上的平台时，希望你能透过线条，看到其背后正在上演的这场电荷、电压与电流的精密攻防战。理解这个本质，不仅是为了解释现象，更是为了在我们每一次的电源与开关电路设计中，能做出更精准的预判和更有效的优化。毕竟，最好的设计，始于对每一个细节最深刻的理解。
