如何用示波器测mos管驱动波形?

发布时间:2024-11-21编辑:pdmos浏览:0

在电子工程和电源设计领域,测量并分析MOS管的驱动波形是确保功率转换效率和电路稳定性的关键环节。通过精确地观察G极(栅极)的电压变化,我们能够评估驱动器的性能、开关速度以及可能存在的干扰或振荡问题。本文将详细介绍使用示波器准确测量mos管驱动波形的方法,旨在帮助工程师们更好地理解和优化其电路设计。

### 一、选择合适的工具与连接方式

#### 1. 使用高压差分探头或隔离探头
由于mos管在高速开关过程中会产生较大的dv/dt(电压变化率),普通探头可能因共模抑制比不足而引入干扰,导致测量结果失真。因此,优先选用高共模抑制比的高压差分探头或者具备隔离功能的探头,如Tektronix公司的THIE2或P5100系列探头,它们能有效减少共模噪声的影响。

#### 2. 确保正确的接地
正确的接地对于减少测量误差至关重要。应将示波器的接地夹子尽可能靠近被测点接地点,最好是直接接在MOS管的源极(需根据电路具体情况判断)。避免长接地线导致的电感效应,因为电感会在高频下产生显著的阻抗,影响测量准确性。

#### 3. 使用合适的通道设置

调整示波器的垂直刻度盘,确保波形显示既清晰又不失真。对于含有高频成分的波形,可以适当降低带宽限制以滤除不必要的高频噪声,但需注意不要过度滤波以免丢失重要信息。

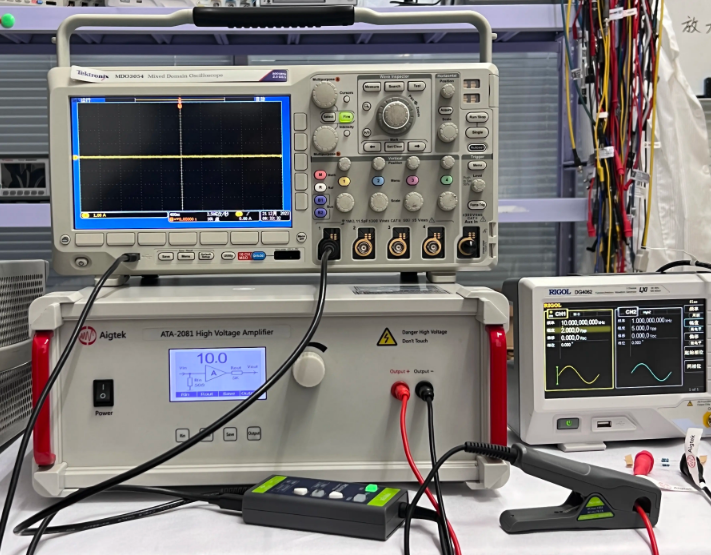

如何用示波器测mos管驱动波形


### 二、测量步骤与技巧

#### 1. 正确连接探头
将高压差分探头或隔离探头的测试端连接到MOS管的G极,另一端连接至示波器的相应通道输入端。如果使用的是普通无源探头+红黑短接测量G端的方法,需额外注意避免引入额外的干扰。

#### 2. 调整示波器设置
- 采样率:选择至少比被测信号最高频率高出十倍以上的采样率,以确保波形的细节被充分捕捉。
- 触发电平:设定触发电平于波形的稳定部分,避免触发抖动导致波形显示不稳定。
- 耦合模式:通常采用直流耦合模式以观测完整的电压偏移情况,但对于高频信号交流耦合可能更合适。

#### 3. 观察与分析波形
关注波形中的开通延时(Turn-on Delay)、关断延时(Turn-off Delay)、上升时间(Rise Time)和下降时间(Fall Time),这些参数反映了MOS管的开关特性。特别留意任何异常的尖峰、振荡或过冲现象,它们可能指向电路布局不当、驱动强度不足或外部干扰等问题。

### 三、实战案例分享

以一款典型的DC-DC降压转换器为例,假设在使用示波器测量其高端MOS管的G极驱动波形时,发现有明显的振铃现象。这可能是由于PCB布局中驱动回路面积过大,引入了过多的寄生电感,与MOS管的输入电容形成了LC振荡电路。通过优化走线布局,减少环路面积,并在G极串联一个小电阻(如10Ω至100Ω之间),可以有效抑制这种振荡,改善波形质量。

### 四、总结

利用上述方法和技巧,工程师们可以更加精准地测量和分析MOS管的驱动波形,从而针对性地优化电路设计和布局,提高系统的整体性能和可靠性。记住,理论结合实践是解决问题的关键,不断尝试和调整,直至获得满意的波形表现。
