如何用mos管做单向导通电路

发布时间:2024-11-30编辑:国产MOS管厂家浏览:0

### 一、电路原理与作用

单向导通电路,即在电路中只允许电流朝一个方向流动,而阻止其反向流动。这种电路广泛应用于各种电子设备中,如电源选择和逆变器等。使用MOS管(Metal-Oxide-Semiconductor Field-Effect Transistor)来实现单向导通电路具有许多优势,包括低导通电阻、快速开关速度以及良好的电流承受能力。本文将详细介绍如何使用mos管来构建单向导通电路。

### 二、电路组成与工作原理

单向导通电路主要通过mos管实现,典型的电路结构包括一个控制栅极、MOS管的源极和漏极。根据不同的应用需求,可以添加辅助元件如电阻、电容等来优化电路性能。

1. **MOS管的基本构成**:MOS管是一种场效应晶体管,包含漏极(D)、源极(S)和栅极(G)。当栅极电压高于一定阈值时,沟道形成并导通,电流可以从漏极流向源极;当栅极电压低于阈值时,沟道关闭,无电流通过。


2. **单向导通的实现**:在单向导通电路中,通过合理设置MOS管的控制电压,可以实现电流的单向流动。具体来说,当输入电压施加到MOS管的控制栅极时,如果电压高于阈值,MOS管导通,电流从一个方向流过;当输入电压移除或反向时,MOS管关闭,阻止电流反方向流动。

### 三、关键参数与选型

在使用MOS管构建单向导通电路时,需要考虑以下几个关键参数:

1. **耐压值**:确保所选MOS管的耐压值足够高,能够承受实际工作条件下的最大电压。
2. **导通电阻**:选择低导通电阻的MOS管可以减小能量损失,提高电路效率。
3. **开关速度**:根据应用场景对开关速度的需求,选择合适的MOS管型号。快速开关有助于减少延迟和能量损耗。

4. **封装形式**:根据实际安装需求选择合适的封装形式,如表面贴装或插件式。

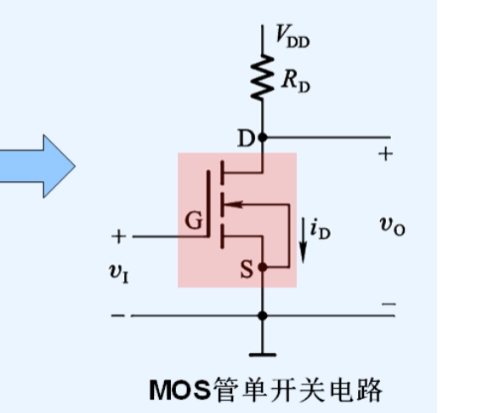

用mos管做单向导通电路


### 四、实际应用示例

以下是一个基于MOS管的单向导通电路的典型应用示例:

1. **电路图描述**:假设我们有一个12V的直流电源需要通过单向导通电路为负载供电。可以选择一个N沟道增强型MOS管作为主要元件,控制电压由微控制器提供。在正常情况下,微控制器输出高电平信号至MOS管的栅极,使其导通,电源得以为负载供电。当需要切断电源时,微控制器输出低电平信号,MOS管关闭,电源与负载之间的连接断开。


2. **保护功能**:为了增强电路的可靠性和安全性,可以在电路中加入保护二极管等元件。例如,在负载两端并联一个肖特基二极管可以防止反向电动势损坏MOS管和其他元件。此外还可以考虑加入过流保护、过热保护等功能以提高电路的整体性能和稳定性。

### 五、总结与展望

随着电子技术的不断发展,MOS管在单向导通电路中的应用将会更加广泛和深入。未来几年内随着新型材料和技术的研发和应用我们将看到更多高性能、低成本、易于集成的单向导通解决方案的出现。这些新方案将进一步推动电力电子技术的进步和发展为人们的生活带来更多便利和效益。同时随着物联网、智能家居等领域的快速发展对于高效可靠的电源管理和控制需求也会不断增加这为MOS管等半导体元件的应用提供了广阔的市场空间和发展前景。
