mos管失效分析案例

发布时间:2024-12-16编辑:国产MOS管厂家浏览:0

### 一、案例背景

MOS管是金属(metal)—氧化物(oxide)—半导体(semiconductor)场效应晶体管的简称,是现代电子电路中的关键组件之一。然而,由于各种原因,mos管可能会出现失效情况,这对产品的可靠性和寿命产生重大影响。本文将通过一个实际案例,详细探讨mos管失效的原因及分析过程。

### 二、案例描述

某电子产品在正常使用过程中,出现了无法启动的现象。经过初步检查,发现电路板上的MOS管发生了失效。为了找出具体原因,展开了一系列详细的分析和检测。

### 三、外观检查与无损分析

首先对失效的MOS管进行外观检查,未见明显裂纹或破损。接下来采用X射线和超声扫描进行无损检测,结果显示内部结构完好,没有明显的分层或键合断裂现象。

### 四、失效现象确认

通过万用表测试,确认MOS管存在漏电现象。进一步测试其半导体特性,发现漏极与源极间电阻显著偏低,表明有明显的漏电情况。

### 五、开封观察与SEM形貌观察

为进一步确认失效点,将MOS管进行开封处理,观察其内部情况。在扫描电镜(SEM)下,发现栅极氧化层存在明显的损坏和击穿痕迹。

### 六、去层分析与定位技术

利用OBIRCH技术对失效点进行精确定位,确定失效区域主要集中在栅极部位。随后通过化学方法逐层去除表面金属层和介质层,观察到内部的硅衬底已出现熔融现象,且有明显裂纹。

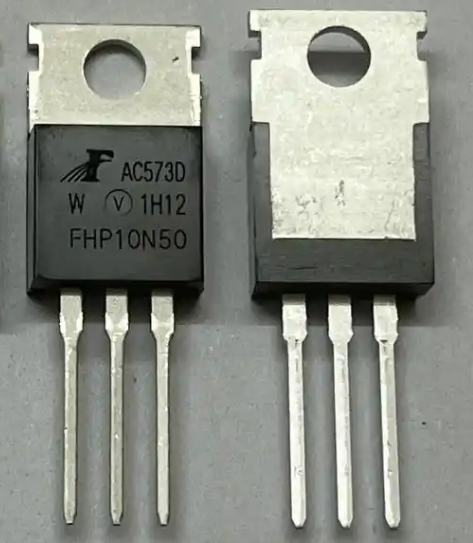

mos管失效分析案例


### 七、失效原因分析

综合以上检测结果,可以得出以下结论:

1. **静电损坏**:由于操作环境和工艺问题,MOS管可能受到了静电放电的损害,导致栅极氧化层被击穿。
2. **过压应力**:电路设计中的瞬态电压尖峰超过了MOS管的安全额定值,导致其过压失效。
3. **热不稳定**:高功率操作条件下,MOS管未能有效散热,长期高温运行导致材料疲劳失效。

### 八、改进措施与建议

为了避免类似失效问题的再次发生,可采取以下措施:

1. **静电防护**
- 使用防静电材料包装和运输MOS管。
- 在关键位置增加TVS二极管等静电保护器件。
- 确保生产和使用环境具有良好的静电防护措施。

2. **过压保护**
- 在电路设计中合理选择元件参数,避免超过安全工作区(SOA)。
- 增加RC吸收电路或齐纳二极管来抑制尖峰电压。
- 优化PCB布局,减少寄生电感和电容的影响。

3. **热管理**
- 改善散热设计,例如使用散热器或散热片,并合理布置风道。
- 控制工作环境温度,避免长时间高温运行。
- 选用耐高温的材料和元件,提高系统的整体可靠性。

4. **设计优化**
- 选择降额工作曲线在80%-95%之间的MOS管,以提高其可靠性和寿命。
- 增加针对异常工况的保护电路,比如过流保护和过热关断功能。

### 九、总结

本次分析通过详细的外观检查、无损检测、开封观察以及去层分析等手段,准确找到了MOS管失效的具体原因,并提出了相应的改进措施。通过对失效原因的深刻理解,可以有效提升产品的品质与可靠性,并为后续设计提供宝贵的参考依据。
