mos管如何消除米勒效应振荡

发布时间:2024-12-17编辑:国产MOS管厂家浏览:0

### 什么是米勒效应

MOS管在导通和关断过程中,其输入电容(Ciss)、输出电容(Coss)和反向传输电容(Crss,也称为米勒电容)之间存在复杂的相互作用。由于这些寄生电容的影响,特别是在高频开关应用中,米勒效应会导致电压过冲、振荡和额外的功耗。这不仅影响了电路的稳定性,还可能对器件造成损害。

### 如何消除mos管的米勒效应振荡

为了解决米勒效应带来的问题,可以采用以下几种方法:

#### 1. 减缓驱动强度

通过增加栅极驱动回路的阻抗,可以减缓mos管的开关速度,从而减少米勒效应的影响。常见的做法包括在栅极串联一个电阻或者磁珠。这种方法能够有效降低开关速度,但会增加一定的开关损耗。

- **提高G极输入串联电阻**:一般在1到100欧姆之间取值,根据具体的MOS管特性和应用频率调整。

- **在GS之间并联瓷片电容**:通常选择1nF到10nF之间的电容,以减缓米勒效应带来的振荡。

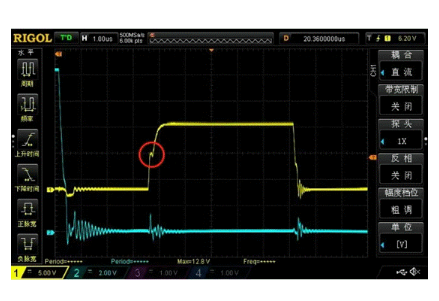

mos管如何消除米勒效应振荡


#### 2. 加强关闭能力

通过差异化充放电速度,可以加速MOS管的关断过程。这可以通过在栅极-源极之间增加二极管来实现,也可以直接将栅极和源极短路或引入负压。

#### 3. 增加DS电容

在漏极和源极之间并联一个小容量的无感CBB电容(通常为10nF以内),可以吸收由米勒效应引起的振荡能量,有助于稳定电路。然而,需要注意的是,这种方法可能会增加一部分功耗。

#### 4. 提高漏极电感方式

在漏极引入额外的电感,比如串联镍锌磁珠,可以提高漏极的电感量,进一步减缓电流变化率(di/dt),从而抑制米勒效应。但需注意,高频率下这种方法可能会发热严重。

#### 5. 常用的MOS管吸收电路

使用不同类型的吸收电路可以保护MOS管免受过压影响,同时减轻米勒效应。常见的吸收电路包括RC吸收、RD吸收、RCD吸收等。根据具体应用场景选择合适的吸收电路形式。

### 总结

米勒效应是影响MOS管性能的重要因素之一,特别是在高频开关应用中更为显著。通过减缓驱动强度、加强关闭能力、增加DS电容和提高漏极电感等方法,可以有效减少或消除米勒效应带来的不利影响。每种方法有各自的优缺点,实际应用中需要根据具体需求进行权衡和选择。通过合理的设计和优化,可以大大提高电路的稳定性和可靠性。
