mos管栅极串联的小电阻阻值多大

发布时间:2024-12-17编辑:国产MOS管厂家浏览:0

在现代电子工程中,MOS管扮演着至关重要的角色,广泛应用于各种开关电路和驱动电路中。然而,在实际的设计和应用中,我们常常发现mos管的栅极会串联一个小电阻,这一设计引发了许多工程师的疑问。这个看似简单的小电阻,实际上承载着多个重要的功能和作用。

### 一、限制驱动电流,保护电路组件

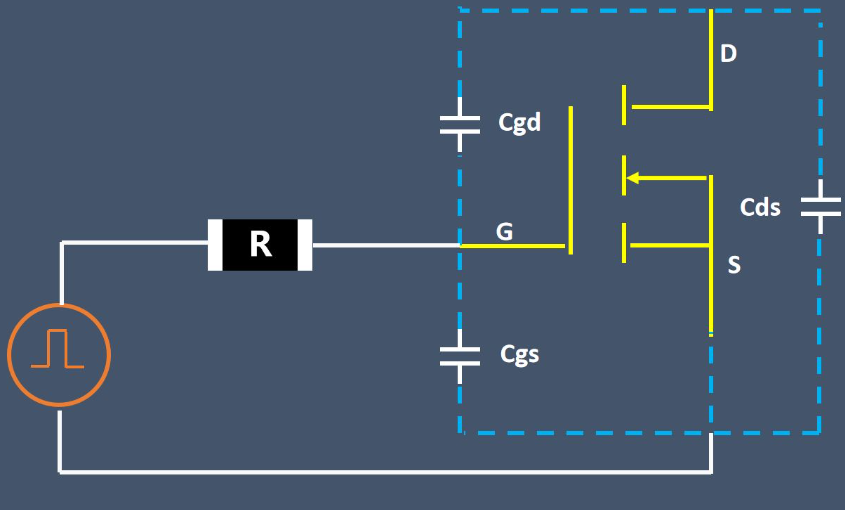

mos管在导通瞬间需要对寄生电容进行充电,这会导致瞬时电流非常大,如果直接由驱动芯片提供这种大电流,可能会导致驱动能力不足甚至损坏。通过在栅极串联一个适当的电阻,可以有效地限制这种瞬时电流,保护驱动电路中的其他组件。但需要注意的是,这个电阻的阻值也不能过大,否则会增加MOS管的导通时间和关断时间,从而增加开关损耗。

### 二、消除振荡信号,确保电路稳定性

驱动电路到MOS管的走线存在寄生电感,而MOS管内部也有一定的电感和寄生电容。这些电感与电容的组合会形成LC低通滤波电路,当电路中有频率丰富的阶跃信号时,容易在这些谐振频率点附近产生振荡。串联在栅极的电阻提供了必要的阻尼,吸收这些振荡信号,使电路更加稳定。一般推荐使用大约10Ω左右的电阻值,公式为Rg > 2(L/Cgs)^0.5。


mos管栅极串联的小电阻阻值多大


### 三、优化开关性能,平衡速度与功耗

栅极电阻的大小直接影响MOS管的开关速度和功耗。如果电阻太小,MOS管的导通和关断速度会很快,但这也会带来较大的电流冲击和较高的开关损耗;如果电阻太大,虽然可以限制电流,但会显著降低开关速度,增加功耗。因此,选择合适的栅极电阻值,是优化MOS管开关性能的关键。通常,100Ω的电阻是一个常见的选择,因为它可以在大多数应用中实现较好的速度和功耗平衡。

### 四、适应不同功率级别的电路需求

在不同的电路中,MOS管的功率级别不同,对栅极电阻的需求也不同。对于大功率的MOS管开关电路,由于关断时容易受到串扰,可能会产生误操作,因此一般将电阻放在MOS管端。此外,在高频信号处理中,栅极电阻还起到阻尼作用,进一步吸收振荡信号。

综上所述,在MOS管的栅极串联一个小电阻,尽管看似简单,却在电路设计中起到了多重关键作用。它不仅限制了驱动电流,保护了电路组件,还能有效消除振荡信号,确保电路的稳定性。同时,通过合理选择电阻值,可以在开关速度和功耗之间找到平衡点,满足不同应用场景的需求。
