mos管的体二极管能过多大电流?

发布时间:2024-12-18编辑:国产MOS管厂家浏览:0

**一、引言**

本文旨在阐述MOS管体二极管的工作原理及其在特定条件下能承受的最大电流。通过深入探讨体二极管的结构、特性及影响因素,为工程师和研究人员提供关于如何有效利用和保护这一元件的实用指导。

**二、mos管体二极管概述**

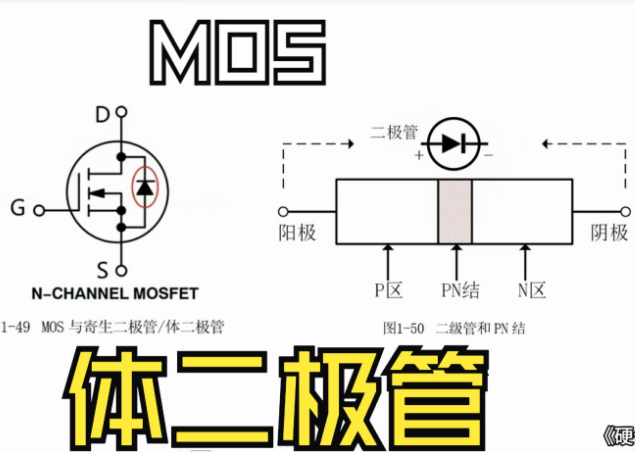

mos管,作为现代电子电路中不可或缺的组件,其体内隐含的体二极管(或称寄生二极管)常常在电路分析和设计中扮演重要角色。体二极管的形成源自于MOS管内部结构中的PN结,它连接漏极和源极,并在特定条件下导通。

**三、体二极管的工作原理与特性**

1. **工作原理**:MOS管的体二极管由内部的PN结构成,当漏源电压VDS为正且超过一定阈值时,该二极管导通。此时,电流可以通过这条低阻路径流动,从而实现电流的传导。

2. **特性分析**:
- **阈值电压**:体二极管的导通需要达到一定的漏源电压阈值,这通常依赖于MOS管的具体类型和制造工艺。
- **正向电流**:一旦导通,体二极管可以承受较大的正向电流,但具体数值受到器件设计和材料限制。

- **反向恢复时间**:在从导通到截止的转换过程中,体二极管展现出较长的反向恢复时间,这在高频应用中可能导致问题。


mos管的体二极管能过多大电流


**四、影响体二极管过流能力的因素**

1. **温度**:工作环境温度对体二极管的性能有显著影响。高温通常会降低其最大承受电流,因为载流子的活动增加导致内阻上升。

2. **散热条件**:良好的散热可以显著提高体二极管的过流能力。适当的散热设计对于避免热失控至关重要。

3. **器件耐压**:体二极管的最大承受电流也与其耐压等级有关。耐压越高,通常意味着能承受更大的电流。

4. **驱动条件**:栅极电压的大小会影响体二极管的导通程度,进而影响其电流承载能力。

**五、实际应用中的注意事项**

在电路设计和使用过程中,了解并考虑体二极管的特性至关重要。例如,在电源管理和电池保护电路中,设计师需要考虑体二极管在异常情况下的过流能力,以防止系统失效或安全隐患。

**六、结论**

MOS管的体二极管虽为寄生元素,但其功能和性能指标不容忽视。正确理解和利用这一特性,对于优化电路设计和提高电子产品的可靠性有着重要意义。在未来的技术发展中,随着半导体技术的不断进步,我们期待看到更多高效且功能强大的MOS管产品。
