mos管驱动电流一般多少

发布时间:2024-12-19编辑:国产MOS管厂家浏览:0

在电子工程中,金属氧化物半导体场效应晶体管(mosfet)的驱动电流是一个至关重要的参数。mosFET是一种电压控制型器件,通过栅极电压来控制漏极和源极之间的电流。其驱动电流直接影响开关速度、功耗以及电路的整体性能。本文将详细探讨MOS管驱动电流的估算方法、影响因素及实际应用中的注意事项。

#### 一:mos管驱动电流的定义与计算方法

1. **定义**:MOS管的驱动电流是指流入或流出栅极的电流,用于快速切换MOS管的导通与截止状态。该电流主要用于对MOS管的栅极电容进行充放电。

2. **计算公式**
- **基本公式**:驱动电流 \( I_G \) 通常可以通过以下公式计算:
\[
I_G = C_{GS} \times \frac{dV}{dt}
\]
其中,\( C_{GS} \) 是栅源电容,\( \frac{dV}{dt} \) 是栅极电压的变化速率。
- **实例解析**:假设某型号MOS管的 \( C_{GS} \) 为10nF,若要求在1ns内完成电压变化,则驱动电流需求为:
\[
I_G = 10 \, \text{nF} \times \frac{10 \, \text{V}}{1 \, \text{ns}} = 100 \, \text{mA}
\]

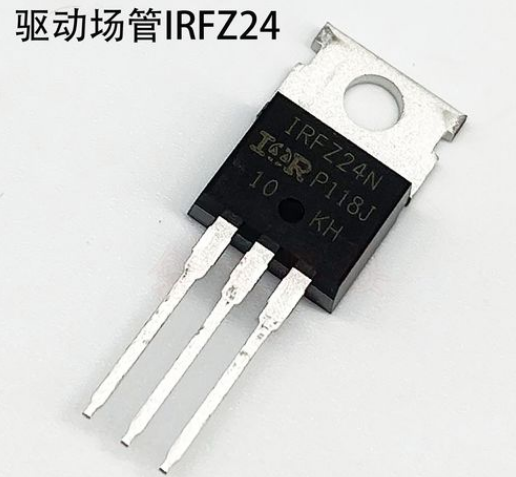

mos管驱动电流一般多少


#### 二:MOS管驱动电流的影响因素

1. **总闸电荷 \( Q_G \)**
- **定义**:总闸电荷是指将MOSFET从关闭状态转变为完全开启状态所需的总电荷量,包括门源电荷 \( Q_{GS} \)、门漏电荷 \( Q_{GD} \)(米勒电荷)以及过冲电荷 \( Q_{OD} \)。
- **具体影响**:这些电荷值通常可以在MOSFET的数据手册中找到,并用于计算所需的栅极驱动电流。例如,对于一款N沟道MOSFET,若总闸电荷 \( Q_G \) 为100nC,且期望转换时间为25ns,则所需栅极驱动电流为:
\[
I_G = \frac{100 \times 10^{-9}}{25 \times 10^{-9}} = 4 \, \text{A}
\]

2. **工作频率与电源电压**
- **高频应用**:在高频应用中,为了快速充放电栅极电容,需要较大的驱动电流。例如,在射频放大器设计中,可能需要数安培的峰值电流。
- **低频应用**:在低频小信号放大或开关应用中,驱动电流可能只需要几毫安到几十毫安。

3. **功率等级**
- **大功率MOSFET**:如那些用于电机控制或电力电子应用的功率器件,可能需要数十安培甚至几百安培的驱动电流。
- **小功率MOSFET**:适用于低功耗设备,驱动电流相对较小,以减少整体功耗和发热。

#### 三:实际应用中的注意事项

1. **驱动电路设计**
- **选择合适的驱动器**:根据MOS管的具体参数选择适当的驱动芯片或晶体管,确保能够提供足够的峰值电流以满足快速开关的需求。
- **保护措施**:包括过载保护、欠压保护以及瞬态保护等,以防止驱动电路因异常情况而损坏。

2. **热管理**
- **散热设计**:高驱动电流会产生大量热量,因此需要良好的散热设计来保证电路的稳定性和可靠性。
- **温度监测**:实时监控关键节点的温度,确保不会超过安全范围。

3. **实验与测试**
- **实验验证**:理论计算只是基础,实际应用中需要进行大量的实验和测试,以确保所选的驱动电流满足实际需求。
- **调整优化**:根据测试结果不断调整驱动电路的设计,直到达到最佳性能。

MOS管的驱动电流是影响其性能的关键因素之一,正确的计算方法和合理的设计能够显著提升电路的性能和稳定性。在实际应用中,工程师需要综合考虑多种因素,如工作频率、功率等级和应用场景等,才能设计出既高效又可靠的驱动电路。通过不断优化驱动电流的设计,可以有效降低功耗、提高效率,并延长设备的使用寿命。
