mos管米勒平台电压是多少?

发布时间:2024-12-19编辑:国产MOS管厂家浏览:0

在现代电子设备中,金属氧化物半导体场效应晶体管(MOS管)扮演着至关重要的角色,特别是在开关电源、逆变器和直流电机驱动器等领域。然而,在使用mos管时,有一个现象特别值得关注——那就是“米勒平台”。本文将详细探讨mos管的米勒平台电压及其背后的原理,帮助读者更好地理解和应用这一重要的电子元件。

#### 一、什么是MOS管的米勒平台电压?

当MOS管从截止区进入饱和区时,栅极电压(Vgs)达到一定阈值后,虽然漏极电流(Id)已达到最大值,但漏极电压(Vds)仍然继续下降。这个过程中,Vgs维持在一个相对稳定的值,这就是所谓的米勒平台电压。具体来说,这个平台电压通常出现在Vgs即将达到其峰值之前的一个短暂阶段。

#### 二、为什么会有米勒平台电压?
米勒平台的形成主要是由于MOS管内部的寄生电容所引起的。具体而言,有两个关键的寄生电容:

1. **Cgs**:栅极与源极之间的寄生电容。
2. **Cgd**:栅极与漏极之间的寄生电容,也被称为米勒电容。

当栅极电压开始增加时,Cgs首先被充电,直到Vgs达到阈值电压,此时MOS管开始导通。随着漏极电流的增加,漏极电压下降,而Cgd开始发挥作用。由于Cgd的影响,即使栅极电压继续增加,Vgs也会保持在一个相对恒定的值,直到米勒电容完全充电完毕。这段时间内,Vgs几乎不变,形成了米勒平台。

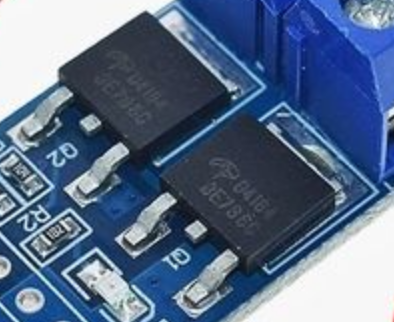

mos管米勒平台电压是多少


#### 三、影响米勒平台的因素

1. **栅极电阻**:减小栅极电阻可以减少Cgs的充电时间,从而缩短米勒平台的宽度。相反,较大的栅极电阻会导致更长的米勒平台。
2. **驱动电路**:推挽电路中的小电阻可以加速MOS管的开关速度,减少米勒平台带来的影响。
3. **MOS管类型**:不同类型的MOS管具有不同的寄生电容特性,这也会影响米勒平台的宽度。

#### 四、如何优化米勒平台?

1. **选择合适的栅极电阻**:通过调整栅极电阻的大小,可以找到最佳的开关速度与效率之间的平衡点。
2. **使用高速驱动芯片**:集成高速驱动芯片可以有效降低开关损耗,减少米勒平台的影响。
3. **合理布局PCB板**:减少寄生电感,提高电路的整体性能。

#### 五、结语

理解并正确处理MOS管的米勒平台电压对于提高电源转换效率、降低开关损耗具有重要意义。通过合理设计电路参数和使用先进的驱动技术,可以显著改善MOS管的性能,进而提升整个系统的稳定性和可靠性。希望本文能够帮助大家更好地理解MOS管的工作原理及其在实际应用中的表现。
