推挽电路mos管承受反向电压

发布时间:2024-12-27编辑:国产MOS管厂家浏览:0

在现代电力电子技术中,推挽电路作为一种高效的DC-DC转换器拓扑结构,广泛应用于各种电源设计中。其独特的结构和工作原理虽然带来了高效率和高功率密度的优点,但也使电路中的功率开关——MOS管面临诸多挑战,特别是在承受反向电压方面。本文将深入分析推挽电路中mos管承受反向电压的相关问题,探索其原因并寻找有效的解决方案。

#### 一、推挽电路的基本原理
推挽电路是一种常见的电源拓扑结构,它由两个参数对称的功率BJT管或mosfet管构成,并以变压器为中心,形成对称式电路。这种电路结构通过控制开关管的导通与截止,实现输入到输出的电压转换和电气隔离。在理想情况下,推挽电路中的mos管应仅承受其额定的正向电压和电流。然而,在实际工作中,由于电路参数、工作状态以及外界因素的影响,MOS管常常需要面对超出预期的反向电压。这些反向电压可能源于变压器的漏感、电路的寄生参数、温度变化等多种因素。

#### 二、MOS管承受反向电压的原因

**1. 变压器漏感引起的尖峰电压**

* 在推挽电路中,变压器是核心组件之一。然而,变压器的漏感在开关管关断时会产生尖峰电压。当MOS管由导通变为截止时,变压器中的漏感能量释放,会在MOS管的两端产生一个额外的电压尖峰。这个尖峰电压往往远高于MOS管的额定电压,可能导致MOS管损坏。

**2. 电路寄生参数的影响**

* 电路中的寄生电容和电感也会对MOS管的电压承受能力产生影响。例如,当电路中的寄生电感与MOS管的结电容相互作用时,会产生谐振现象,导致电压过高。此外,寄生参数还可能引入额外的噪声和干扰信号,进一步加剧MOS管的负担。

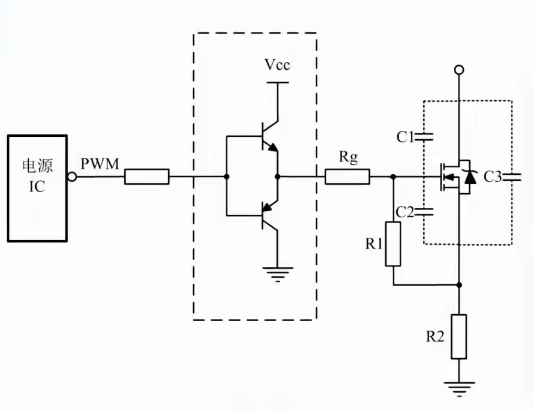

推挽电路mos管承受反向电压


**3. 温度变化对MOS管特性的影响**

* 温度是影响MOS管性能的重要因素之一。随着温度的升高,MOS管的阈值电压会降低,导通电阻会增加,这可能导致MOS管在高温条件下承受更高的电压应力。同时,温度变化还可能影响电路的其他参数,如变压器的漏感和寄生电容等,从而间接影响MOS管的电压承受能力。

**4. 开关速度与电压变化率**

* MOS管的开关速度越快,其承受的电压变化率(dV/dt)就越大。高的dV/dt会导致MOS管在关断过程中产生较高的尖峰电压。此外,快速开关还可能引发电磁干扰(EMI)问题,进一步影响电路的稳定性和可靠性。

#### 三、解决方案

针对以上分析的原因,我们可以从以下几个方面入手解决推挽电路中MOS管承受反向电压的问题:

**1. 优化变压器设计**

* 选择高质量的变压器并优化其绕组方式可以减少漏感。合理设计变压器的初次级匝数比和绝缘材料也有助于降低尖峰电压的产生。此外,还可以考虑使用带有屏蔽层的变压器以减少外部干扰。

**2. 改进电路布局与散热设计**

* 合理的PCB布局可以减小寄生参数对电路的影响。将高频部分与敏感部分分开布局、增加地平面面积以及使用合适的滤波电容等措施都有助于降低噪声和干扰信号。同时,良好的散热设计可以确保电路在正常工作温度范围内运行,避免因过热而导致的性能下降或损坏。

**3. 增加保护电路**

* 在电路中加入RC阻尼网络、瞬态电压抑制器(TVS)或稳压二极管等元件可以有效地吸收尖峰电压并保护MOS管免受过压损害。此外,还可以考虑使用具有过压保护功能的驱动芯片来进一步提升电路的安全性和可靠性。

**4. 控制开关速度**

* 通过调整MOS管的驱动电阻和驱动电压来控制其开关速度,可以降低dV/dt对电路的影响。同时,选择具有软切换功能的MOS管也有助于减少开关过程中的损耗和噪声。

**5. 严格的测试与验证**

* 在产品设计完成后进行严格的测试和验证是确保电路稳定性和可靠性的重要步骤。通过对电路进行全面的性能测试、环境适应性测试以及EMC测试等手段来评估电路是否满足设计要求并发现潜在的问题点。对于不满足要求的部分及时进行调整和优化以确保产品的质量和可靠性。
本文标签: 电路 mos管
