运放与mos管恒流电源设计

发布时间:2025-01-02编辑:国产MOS管厂家浏览:0

在现代电子设备不断追求高性能和高可靠性的背景下,稳定的电流源成为不可或缺的关键要素。运算放大器(简称运放)与金属氧化物半导体场效应管(MOS管)的组合,为实现恒定电流输出提供了一种经典而有效的设计方案。本文将详细介绍基于运放与mos管的恒流源电路设计原理及其应用。

#### 一、基本原理解析

运放与mos管恒流源的核心原理在于利用运放的高增益和低失调电压特性,通过负反馈机制控制MOS管的栅极电压,以实现恒定的电流输出。这种设计不仅简单且易于实现,还能在较宽的温度范围内保持稳定的性能。具体来说,运放作为反馈控制器,对MOS管中的电流进行实时调节,确保输出电流保持恒定。MOS管则作为可控电阻,通过改变其导通状态来调整电流大小。

#### 二、电路组成与工作原理

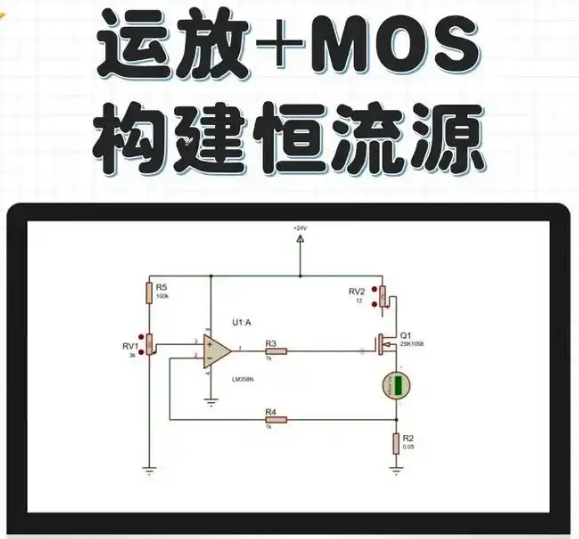

典型的运放MOS管恒流电路由以下几个主要部分组成:运放芯片、N沟道MOS管、反馈网络(如电阻或电容)以及负载。运放的非反向输入端连接到电压参考源,输出端则连接到MOS管的栅极。MOS管的漏极连接负载电阻,源级连接到负电源上。通过反馈网络,运放能够获取并处理输出电流的信息,进而调节MOS管的栅极电压,使输出电流保持恒定。当反馈网络中的电阻值发生变化时,运放会自动调整输出端的电压,从而改变通过MOS管的电流,维持恒定的输出电流。


运放与mos管恒流电源设计


#### 三、技术优势与特点

1. **高精度**:运放的高增益和低失调电压特性确保了输出电流的高精度。
2. **高稳定性**:负反馈机制使得电路能够在各种条件下自动调节输出电流,保持高度稳定。
3. **低功耗**:MOS管的高效导通特性降低了电路的整体功耗,尤其适用于电池供电设备。
4. **易于调整**:通过改变电压参考源或反馈网络中的元件值,可以轻松调整输出电流的水平。
5. **适应性强**:该电路设计适用于多种应用场景,如LED驱动、传感器信号调理等。

#### 四、实际应用案例与前景展望

在实际应用中,运放与MOS管恒流源被广泛应用于需要精确电流控制的领域。例如,在电源管理系统中,它用于确保电池充电和放电过程的稳定性;在LED驱动电路中,它保证LED的亮度一致并延长寿命;在传感器信号调理中,它为传感器提供稳定的工作电流,提高信号采集的准确性。随着物联网、智能家居、工业自动化等领域的快速发展,对稳定电流源的需求将进一步增加。因此,深入研究和优化运放与MOS管恒流源的设计和应用具有重要的现实意义。未来,我们可以期待看到更多高性能、低功耗的恒流源方案问世,为电子设备的发展提供有力支持。
