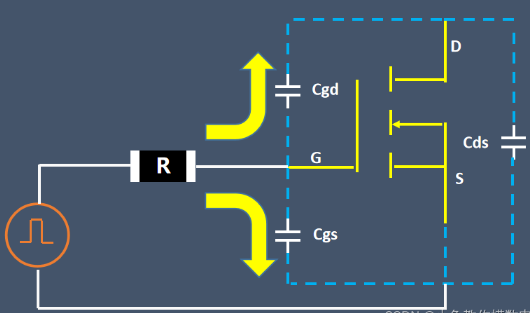

让我们明确一点:mos管的工作原理基于其栅极与源极之间的电压变化来控制漏极与源极之间的电流流动。这一独特的工作机制使得栅极成为了一个高阻抗节点,对外界干扰极为敏感。因此,在实际应用中,为了确保电路的稳定性和响应速度,通常会在栅极串联一个电阻,即所谓的“栅极电阻”。
如何选择一个合适的栅极电阻值呢?这并非一个简单的问题,因为它涉及到多个因素的综合考量。以下是一些关键的考虑点:
驱动能力与响应速度:栅极电阻的大小直接影响到MOS管的开关速度。较小的电阻可以提高开关速度,但同时也可能增加栅极驱动电路的负担,因为快速变化的电流需要更强的驱动能力。反之,较大的电阻虽然减轻了驱动压力,却会减缓开关速度,影响电路的整体效率。因此,在选择时需要根据具体应用的需求来权衡。
信号完整性:在高频电路中,栅极电阻还扮演着保护作用,防止高频信号通过寄生电容耦合到栅极,造成误动作。此时,一个适当的电阻值能够有效抑制这种耦合效应,保持信号的纯净度。
电磁兼容性(EMC):过大的栅极电阻可能会成为电磁干扰的源头,尤其是在快速开关过程中,容易产生振铃现象,这不仅影响电路自身的性能,还可能对周围的电子设备造成干扰。因此,在EMC要求较高的场合,栅极电阻的选择需要更加谨慎。
功耗与热稳定性:虽然栅极电流通常较小,但在长时间工作或大电流应用中,栅极电阻上的功率耗散也不容忽视。选择一个既能满足功能需求又具有良好热稳定性的电阻材料,对于保证电路长期可靠运行至关重要。
选择合适的栅极电阻是一个综合考虑多方面因素的过程。在实际应用中,常见的栅极电阻值范围可以从几十欧姆到几千欧姆不等,具体取决于电路的类型、工作频率、驱动能力以及EMC要求等。例如,在低噪声放大器设计中,可能会选择较小的栅极电阻以减少热噪声;而在电源管理电路中,考虑到效率和EMC,可能会选用中等大小的电阻值。
作为电子工程师或电子学爱好者,在面对MOS管栅极电阻的选择时,应充分理解其背后的物理原理和电路特性,结合实际应用场景进行细致的分析和计算。只有这样,才能设计出既高效又稳定的电路系统,为电子技术的创新发展贡献力量。
