mos管的电容是如何产生的

发布时间:2025-01-29编辑:国产MOS管厂家浏览:0

在现代电子工程中,MOS管的应用非常广泛。mos管不仅作为开关器件广泛应用于数字电路、功率放大等领域,还因为其独特的寄生电容特性,在某些电路设计中扮演重要角色。mos管的寄生电容是指由于MOS管内部结构和工作原理所产生的电容效应,这些电容对电路性能有着重要影响。下面将深入探讨MOS管电容的形成机制:

一、势垒电容与扩散电容

1. 势垒电容

当N型和P型半导体结合时,由于浓度差,N型半导体的电子会部分扩散到P型半导体的空穴中。这个过程中,在结合面处两侧会形成空间电荷区,该区域形成的电场会阻止进一步的扩散运动,最终使扩散运动达到平衡。这种空间电荷区形成的电容就是势垒电容。

2. 扩散电容

扩散电容是由于外加正向电压导致非平衡少子浓度变化而产生的电容。当外加正向电压增大时,靠近耗尽层交界面的非平衡少子浓度高,远离交界面的浓度低,且浓度梯度逐渐减小。这种非平衡少子的积累和释放过程与电容器充放电过程相似,因此被称为扩散电容。

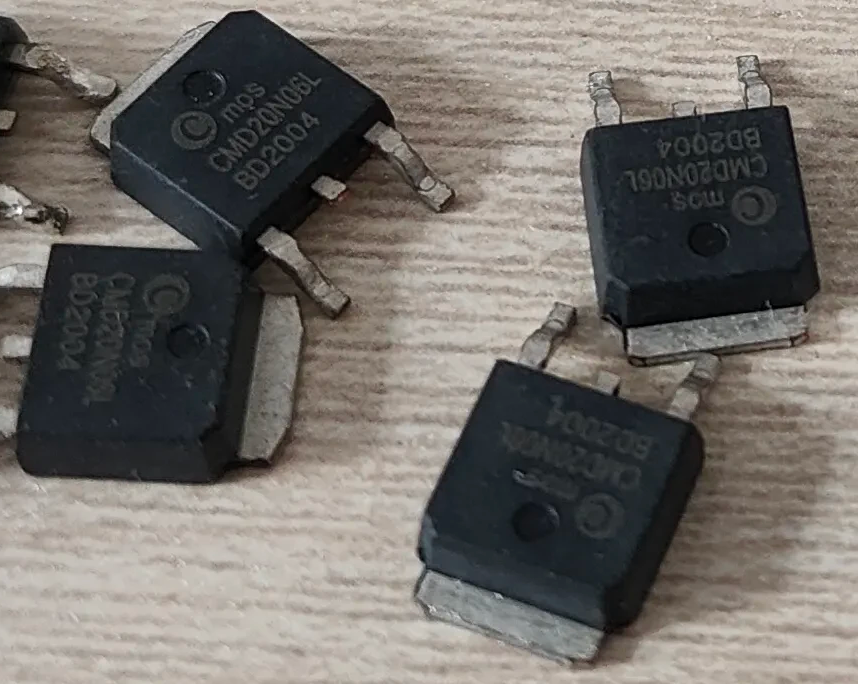

mos管的电容是如何产生的

二、MOS管寄生电容结构

MOS管的寄生电容主要包括输入电容(Ciss)、输出电容(Coss)和反向传输电容(Crss)。这些电容参数具体到管子的本体中,分别代表什么?是如何形成的呢?以下是具体说明:

1. 输入电容(Ciss)

输入电容是栅极与源极之间的电容,由栅源电容(Cgs)和栅漏电容(Cgd)并联而成。输入电容影响MOS管的开关时间,输入电容越大,开关速度越慢,开关损耗越大。

2. 输出电容(Coss)

输出电容是漏极与源极之间的电容,由漏源电容(Cds)和栅漏电容(Cgd)并联而成。输出电容可能会引起电路的谐振问题,但在其他方面影响较少。

3. 反向传输电容(Crss)

反向传输电容是漏极与栅极之间的电容,等同于栅漏电容(Cgd)。反向传输电容影响开关的上升和下降时间,容易引起自激振荡。

三、MOS管寄生电容对电路的影响

1. Ciss对电路的影响

Ciss直接影响MOS管的开关延时和开关损耗。较大的Ciss会导致较慢的开关速度和较高的开关损耗。

2. Coss对电路的影响

Coss可能会引起电路的谐振问题,但在其他方面影响较少。Coss主要由漏源电容和栅漏电容组成。

3. Crss对电路的影响

Crss反向传输电容也称为米勒电容,它影响开关的上升和下降时间,并容易引起自激振荡。

MOS管的寄生电容是由其内部结构和工作原理决定的,主要包括势垒电容和扩散电容。这些电容参数在实际应用中会影响电路的性能,因此在电路设计和优化过程中,必须充分考虑这些寄生电容的影响
