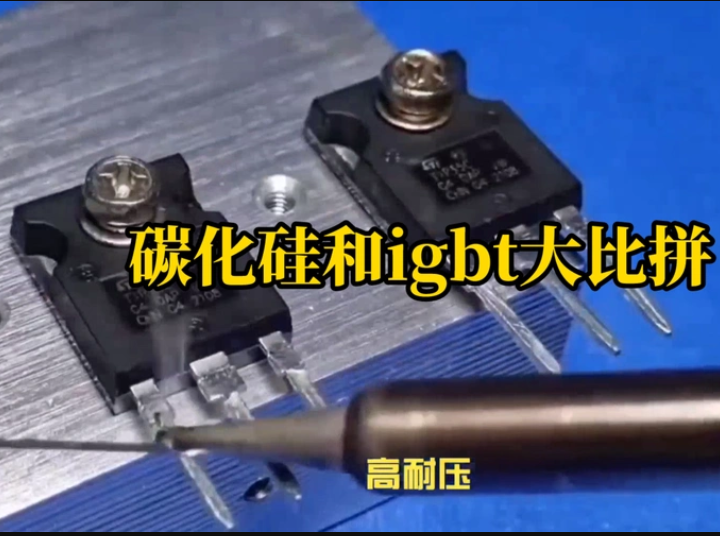

碳化硅mosfet与IGBT,这两种半导体器件在电力电子领域各领风骚,它们的性能和应用范围各有千秋。本文将对这两种器件进行深入对比,探讨它们在结构、工作原理、电气特性以及应用场景等方面的差异,以期为读者提供一份详尽的知识科普,帮助大家更好地理解和应用这两种关键的半导体器件。
碳化硅MOSFET:高频高效的代表
碳化硅()mosFET是一种基于碳化硅材料的金属-氧化物-半导体场效应晶体管。相较于传统的硅基MOSFET,SiC MOSFET因其材料的独特物理特性,在多个方面表现出色。
SiC MOSFET的工作原理与硅基MOSFET相似,通过栅极电压控制沟道的导通和关断。然而,由于碳化硅材料的禁带宽度更大、击穿场强更高、电子饱和漂移速度更快,使得SiC MOSFET在高频、高压、高温环境下表现更为优异。这些特点使得SiC MOSFET能够满足电力电子系统对高效率、小型化和轻量化的需求。
IGBT:中高频大功率的应用王者
绝缘栅双极型晶体管(Insulated Gate Bipolar Transistor, IGBT)结合了MOSFET和BJT的优点,既具有MOSFET的高输入阻抗(电压驱动),又具有BJT的低饱和压降(适用于大电流)。这使得IGBT在中高频、大功率的应用中表现尤为出色,例如逆变器和电机驱动等场景。
IGBT的开关速度介于MOSFET和BJT之间,其独特的结构设计使得它在需要高电流驱动的同时,仍能保持较低的功耗。此外,IGBT的导通电阻较低,有助于减少导通损耗,提高系统效率。
性能对比:各有千秋
在性能上,SiC MOSFET和IGBT各有优势。SiC MOSFET以其高频、高效、高耐压的特性,在高频开关电源、DC-DC转换器和射频放大器等场景中表现尤为出色。它的低导通电阻和快速开关特性,使得它在低电压、高频环境下具有显著优势。
相比之下,IGBT在中高频、大功率的应用中更具竞争力。其低饱和压降使得它在处理大电流时更为高效,同时,其较高的输入阻抗也简化了驱动电路的设计。然而,在高频应用中,IGBT的开关速度相对较慢,可能无法满足某些高速开关的需求。
应用场景分析:各司其职
在应用场景上,SiC MOSFET和IGBT也各有侧重。SiC MOSFET由于其出色的高频性能和耐高温特性,广泛应用于电动汽车、可再生能源发电(如太阳能逆变器和风力发电变流器)、工业电机驱动等领域。在这些领域中,SiC MOSFET的高耐压和低损耗特性能够显著提高系统效率和可靠性。
而IGBT则更多地应用于需要中高频、大功率驱动的场景,如逆变器、变频器和电机驱动等。在这些应用中,IGBT的低饱和压降和高电流处理能力使其成为理想的选择。
碳化硅MOSFET和IGBT在电力电子领域各有所长。SiC MOSFET以其高频、高效、高耐压的特性,在高频开关电源和可再生能源发电等领域展现出巨大潜力;而IGBT则凭借其在中高频、大功率应用中的卓越性能,继续在逆变器和电机驱动等领域占据重要地位。随着技术的不断进步和应用领域的拓展,这两种半导体器件有望在未来的电力电子系统中发挥更加重要的作用。
