mos管并联rc电路设计

发布时间:2025-02-01编辑:国产MOS管厂家浏览:0

在现代电子设计领域,MOS管并联RC电路设计因其广泛的应用和独特的性能特点,成为众多工程师研究的热点。mos,即金属-氧化物-半导体场效应晶体管,是现代集成电路中最常见的元件之一。RC电路则由电阻(R)和电容(C)组成,它们共同决定了电路的时间常数和频率响应特性。当这两种元件结合在一起时,便构成了功能强大的电路系统。

在深入探讨mos管并联RC电路设计之前,了解其基本原理至关重要。MOS管作为开关使用时,能够控制电流的通断;而RC电路则主要用于滤波、耦合、定时等功能。将MOS管与RC电路结合,可以实现对电路行为的精确控制,如改善信号的上升沿和下降沿,减少电磁干扰等。

设计一个高效的MOS管并联RC电路需要考虑多个因素。首先是选择合适的MOS管类型,根据应用需求确定是使用N沟道还是P沟道,以及其额定电压和电流。其次是RC电路的设计,包括电阻和电容的数值选择,这直接影响到电路的时间常数和频率特性。设计师需要根据实际应用场景,通过计算和仿真来优化这些参数。

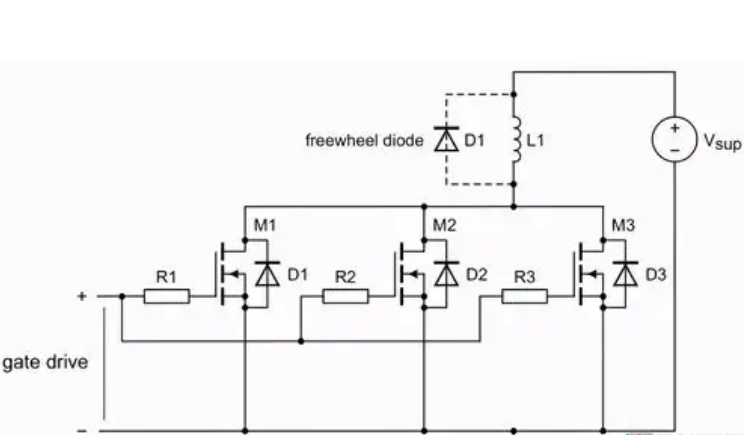

mos管并联rc电路设计

除了理论计算,实验测试也是不可或缺的一环。通过搭建原型电路并进行实际测量,可以验证设计的有效性,并对电路参数进行微调。在这一过程中,示波器、频谱分析仪等仪器是重要的辅助工具,它们可以帮助工程师观察电路的动态表现。

值得注意的是,MOS管并联RC电路设计还涉及到热管理问题。由于MOS管在工作过程中会产生热量,过高的温度会影响其性能甚至导致损坏。因此,在电路板布局时,应充分考虑散热问题,必要时可添加散热器或采用其他散热措施。

随着电子技术的发展,MOS管并联RC电路设计也在不断进步。新型材料的应用、制造工艺的提升以及设计方法的创新,都为电路性能的提升提供了可能。例如,采用硅以外的半导体材料,如锗或砷化镓,可以提高MOS管的性能;而先进的封装技术则能有效改善散热问题。

MOS管并联RC电路设计是一项复杂但极具挑战性的工作。它不仅要求设计师具备扎实的电子学知识,还需要丰富的实践经验和创新能力。随着技术的不断发展,这一领域的研究将持续深入,为电子设计带来更多的可能性。
