n沟道增强型mos管的特性曲线

发布时间:2025-01-31编辑:国产MOS管厂家浏览:0

N沟道增强型MOS管,作为现代电子器件中的重要成员,其独特的特性曲线在电路设计与分析中扮演着关键角色。了解这些特性曲线对于深入理解N沟道增强型mos管的工作原理以及其在各类电路中的应用至关重要。

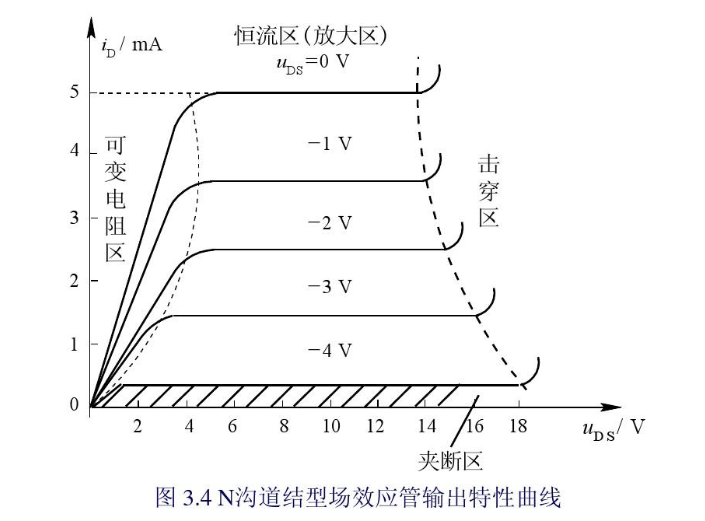

N沟道增强型mos管的特性曲线主要包括输出特性曲线和转移特性曲线。输出特性曲线描绘了在固定栅极-源极电压(Vgs)下,漏极电流(Id)与漏极-源极电压(Vds)之间的关系。根据不同的工作区域,这些曲线可以分为几个部分:

  1. 可变电阻区:当Vgs大于开启电压(Vt)且Vds小于Vgs-Vt时,MOS管处于可变电阻区。在此区域内,随着Vds的增加,Id逐渐上升,表现出类似电阻的性质,但其阻值会随Vgs的变化而变化。


  2. 饱和区(恒流区):当Vgs继续增加并满足Vgs-Vt等于Vds时,MOS管进入饱和区。在这个区域里,即使Vds有所增加,Id也基本保持不变,形成一个相对恒定的电流源。这一特性使得MOS管在放大电路中有广泛应用。

  3. n沟道增强型mos管的特性曲线

  4. 截止区:当Vgs小于Vt时,MOS管处于截止状态,此时无论Vds如何变化,Id都接近于零,表明MOS管不导电。


  5. 击穿区:当Vds增加到一定数值时,可能会导致PN结反向击穿,从而损坏MOS管。因此,在实际应用中应避免让MOS管工作在这一区域。

转移特性曲线则反映了在不同Vgs下,MOS管由截止区向饱和区过渡的过程中Id的变化情况。当Vgs从0开始逐渐增加至超过Vt时,Id迅速上升;而一旦进入饱和区后,尽管Vgs继续增加,但Id的增长变得较为缓慢甚至趋于稳定。这体现了MOS管作为电压控制电流源的基本特性。

值得注意的是,N沟道增强型MOS管之所以能够在不同工作状态下展现不同的特性,主要归功于其内部结构的设计。通过改变栅极上的电压来调控P型衬底表面的感应电荷数量,进而影响源漏之间的导电能力。具体来说,正的Vgs会在P型衬底表面形成一层电子积累层,即所谓的“反型层”,从而构成一条连接源极和漏极的导电通道。随着Vgs的增大,这条通道的宽度也随之增加,导致Id上升。

N沟道增强型MOS管的特性曲线不仅揭示了该器件的工作机理,还为其在各种电路中的合理应用提供了理论依据。无论是用于开关电源、放大器还是其他模拟或数字电路中,正确理解和利用这些特性曲线都是确保电路性能的关键所在。
