开关mos管导通电压是多少

发布时间:2025-01-30编辑:国产MOS管厂家浏览:0

MOS管,即金属氧化物半导体场效应晶体管,是现代电子电路中不可或缺的重要元件。它广泛应用于电源转换、开关控制以及信号放大等领域。然而,对于许多电子爱好者和工程师来说,mos管的导通电压一直是一个令人困惑的问题。那么,mos管的导通电压究竟是多少呢?本文将从以下几个方面深入探讨这个问题,帮助您更好地理解MOS管的工作原理和导通特性。

一、MOS管的基本工作原理

MOS管是一种通过栅极电压来调控源极与漏极之间电流的半导体器件,属于场效应晶体管的一种。当栅极(Gate)施加的电压超过某一特定值(称为阈值电压或Vth)时,MOS管开始导通,形成从漏极(Drain)到源极(Source)的电流通道。这个过程中,栅极电压起到了关键的控制作用。

二、什么是导通电压?

在讨论MOS管的导通电压时,我们通常指的是栅极-源极间的电压(Vgs)。导通电压并不是一个固定的数值,而是指使MOS管进入导通状态所需的最小Vgs值。一旦Vgs超过这个阈值,MOS管内部的电流路径就会形成,允许电流从漏极流向源极。

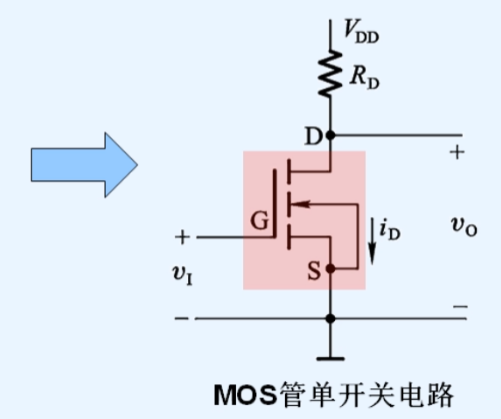

开关mos管导通电压是多少

三、导通电压的具体数值

MOS管的导通电压并不是固定不变的,它受到多种因素的影响,包括但不限于:

  1. 制造工艺:不同的制造工艺会导致MOS管的阈值电压有所不同。例如,一些低压应用的MOS管可能具有较低的Vth,而高压应用的MOS管则需要更高的Vth来确保可靠性。

  2. 温度条件:温度的变化也会影响MOS管的导通电压。一般情况下,随着温度升高,MOS管的阈值电压会略微下降。

  3. 设计参数:不同型号的MOS管其设计参数各异,这也导致了它们的导通电压存在差异。例如,逻辑电平mosfet通常具有较高的阈值电压以减少功耗,而功率MOSFET则可能有较低的阈值电压以提高导电性能。

无法给出一个统一的导通电压值,而是需要参考具体型号的规格书中给出的数据。

四、如何选择合适的MOS管

在选择MOS管时,除了考虑导通电压外,还需要综合考虑以下几个因素:

  1. 工作电压范围:确保所选MOS管能够承受实际电路中的最大工作电压。

  2. 最大电流能力:根据负载需求选择合适最大持续电流(Id)和峰值电流(I脉冲)的MOS管。

  3. 导通电阻Ron:较小的Ron意味着更低的导通损耗,适用于高效率的应用场合。

  4. 热稳定性:特别是在高功率应用中,良好的散热性能至关重要。

  5. 封装形式:根据应用场景的不同,可能需要不同类型的封装形式,如TO-220、TO-263等。

MOS管的导通电压是其在特定条件下开始导电所需的最小栅极-源极间电压。这一参数受到多种因素影响,包括制造工艺、温度条件以及设计参数等。了解并掌握这些知识有助于我们在实际应用中更加合理地选择和使用MOS管。希望本文能为您提供有价值的信息,如果您有任何疑问或需要进一步的帮助,请随时联系我们。
