贴片mos管to252的引脚顺序

在电子工程领域，贴片MOS管TO-252因其独特的封装形式和性能优势，成为众多设计师和工程师的首选元件之一。这种封装不仅小巧精致，还具备良好的电气性能和热稳定性，适用于各种紧凑型电路设计。然而，要充分发挥TO-252封装mos管的性能，了解其引脚顺序至关重要。本文将深入探讨TO-252封装的引脚顺序及其功能，帮助读者在实际应用中准确识别和使用这些元件。

一、TO-252封装概述

TO-252封装，也称为DPAK封装，是一种常见的表面贴装型晶体管封装形式。它以其小巧的体积、良好的散热性能和易于自动化生产的特点，在现代电子电路设计中得到了广泛应用。TO-252封装通常包含三个引脚：栅极（Gate，简称G）、源极（Source，简称S）和漏极（Drain，简称D）。这三个引脚分别负责控制mos管的开关状态、提供电流通路以及接收电流。

二、引脚顺序及功能详解

1. 栅极（Gate，G）

栅极是MOS管的控制端，用于控制MOS管的导通与截止。当向栅极施加一定的电压时，栅极下方的半导体表面会形成导电沟道，使源极和漏极之间导通；当撤去栅极电压时，导电沟道消失，MOS管恢复截止状态。栅极对电压非常敏感，仅需施加较小的电压即可控制较大的电流，因此常用于放大电路或作为电子开关。

1. 源极（Source，S）

源极是MOS管的电流流出端，也是载流子注入的源头。在N沟道MOS管中，源极通常连接到低电位（如地）；而在P沟道MOS管中，源极则连接到高电位（如电源正极）。源极与漏极之间的电阻很小，当MOS管导通时，源极和漏极之间的电流几乎可以无阻碍地流动。

1. 漏极（Drain，D）

漏极是MOS管的电流流入端，也是载流子的收集端。在N沟道MOS管中，漏极通常连接到高电位（如电源正极）；而在P沟道MOS管中，漏极则连接到低电位（如地）。漏极与源极之间的电阻受栅极电压的控制，当栅极电压超过阈值电压时，漏极与源极之间的电阻迅速减小，MOS管进入饱和状态，漏极电流达到最大值。

三、引脚顺序识别方法

为了正确连接和使用TO-252封装的MOS管，必须准确识别其引脚顺序。通常，TO-252封装的引脚顺序遵循以下规则：

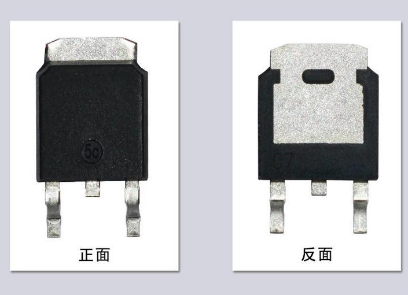

1. 从左到右观察MOS管正面（标记面），最左侧的引脚为源极（S），中间的引脚为栅极（G），最右侧的引脚为漏极（D）。这一顺序适用于大多数TO-252封装的MOS管型号，但具体引脚顺序可能因制造商而异，因此在实际应用中应仔细查阅产品手册或数据表以确认。

2. 另一种识别方法是通过引脚长度来判断。在某些TO-252封装的MOS管中，栅极引脚可能会比其他两个引脚稍长一些或稍粗一些，这有助于区分不同的引脚功能。然而，这种方法并非绝对可靠，因为并非所有MOS管都采用这种设计。

四、应用场景化比喻

想象一下，在一个繁忙的城市交通网络中，红绿灯（相当于MOS管中的栅极）控制着车辆（相当于电流）的通行。当红灯亮起时（栅极电压低于阈值），道路封闭（MOS管截止），车辆无法通过；而当绿灯亮起时（栅极电压超过阈值），道路开放（MOS管导通），车辆可以自由通行。这个比喻形象地说明了栅极在MOS管中的控制作用以及MOS管作为电子开关的功能。

五、注意事项

在处理和使用TO-252封装的MOS管时，还需要注意以下几点：

1. 静电防护：MOS管对静电非常敏感，因此在拿取、安装和测试过程中必须采取适当的静电防护措施，如佩戴防静电手环、使用防静电工作台等。

2. 热保护：在高功率应用中，MOS管可能会产生大量热量。因此，需要确保良好的散热条件以避免过热损坏MOS管。

3. 参数匹配：在选择和应用MOS管时，应根据具体电路需求选择合适的型号和参数（如耐压、电流容量等），以确保电路的稳定性和可靠性。

了解TO-252封装的引脚顺序对于正确应用和发挥贴片MOS管的性能至关重要。通过准确识别和使用MOS管的引脚，我们可以设计出更加高效、稳定的电子电路系统。同时，在实际应用中还需注意静电防护、热保护以及参数匹配等问题，以确保MOS管的安全运行和延长使用寿命。
