mos管串并联使用指南

在电子电路设计中，MOS管的串联与并联是提升性能、优化负载能力的常见手段。无论是为了降低导通电阻、均衡电流分配，还是实现复杂功能，合理的串并联设计都至关重要。然而，若操作不当，可能导致器件过热、电流不均甚至损坏。本文将系统解析mos管串并联的核心要点，帮助工程师规避风险，最大化器件效能。

为何需要mos管串并联？

单个MOS管的能力受限于其电流承载和耐压特性。当电路需要更高功率时，并联可叠加电流容量，类似多人合力搬运重物，总承载能力显著提升。而串联则通过分担电压压力，如同将高楼层拆分为多段台阶，避免单个器件被击穿。例如，3个IRF2807 MOS管并联试验显示，导通电阻降低的同时，散热均匀性成为关键。

并联设计：均流是核心挑战

并联看似简单，实则需解决“电流偏心”问题。若MOS管参数不一致，Rds(on)（导通电阻）低的管子会“偷懒”承担更多电流，导致局部过热，最终引发连锁失效。为此需关注以下几点：

1. 参数匹配：选择阈值电压Vth、跨导曲线相近的器件，如同合唱团成员音调一致才能和谐。VBsemi等品牌MOS管因速度快、功耗低，适合高一致性要求的并联场景。

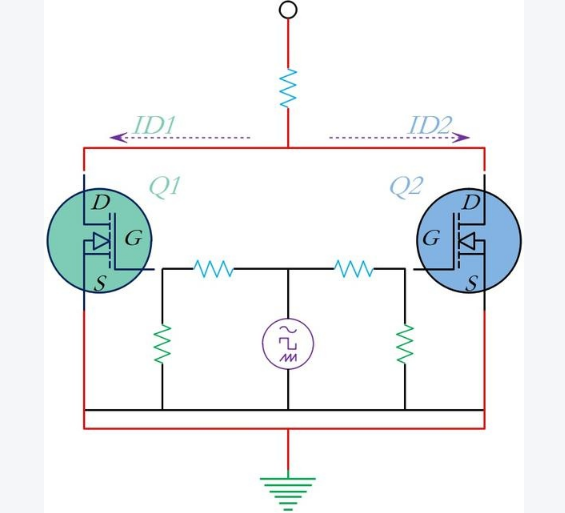

2. 驱动电路对称性：栅极驱动信号需同步到达各管子，避免“先到者”独占电流。建议采用星型布线或独立栅极电阻，减少路径差异。

3.


4. 热耦合设计：将并联MOS管安装在同一散热器上，利用温度负反馈均衡电流——发热大的管子因温度升高导致Rds(on)增大，电流自然向低温管转移。

串联应用：电压分配的智慧

串联时，MOS管如同串联的电池，需确保电压均分。若某管子分压过高，可能率先崩溃。解决方法包括：

• 静态均压：在漏源极并联均压电阻，强制电压按比例分配。

• 动态协调：通过RCD缓冲电路吸收开关过程中的电压尖峰，保护脆弱环节。

实战避坑指南

1. 选型陷阱：空置型、偏流型等MOS管特性差异大，混用会导致“各管异心”。务必核对数据手册的Rds(on)-Vgs曲线。

2. 布局玄机：并联电路的PCB走线应尽可能对称，避免因路径阻抗不均引发电流偏载。

3. 散热冗余：实际功率需留30%余量，如同高速公路保留应急车道，防止热失控。

创新方案与未来趋势

新型并联技术通过主动监测各管电流，动态调节栅极电压，实现“智能均流”。此外，集成化模块（如多芯片封装）可原生解决参数离散问题，成为高可靠性场景的优选。

结语：MOS管串并联既是科学也是艺术。从参数匹配到热管理，每个细节都影响着系统的“生命力”。掌握这些原则，方能让器件在协作中释放最大潜能。
