MOS驱动芯片需关注的参数

在电力电子和开关电源设计中，mosfet（金属氧化物半导体场效应管）驱动芯片的选择至关重要。它直接影响系统的效率、可靠性和响应速度。然而，面对市场上琳琅满目的MOS驱动芯片，工程师该如何筛选？**本文将深入解析mos驱动芯片需关注的参数，帮助您优化设计，提升系统性能。**

## **1. 驱动电流能力（Peak Output Current）**

驱动电流是mos驱动芯片最核心的参数之一，它决定了芯片能否快速开启或关断MOSFET。**驱动电流不足会导致开关损耗增加，甚至因上升/下降时间过长而引发热失效。**

- **低侧驱动**：通常需要1A~4A的峰值电流，适用于中小功率应用。

- **高侧驱动**：若采用自举电路，需确保驱动电流足够维持栅极电荷需求。

- **大功率场景**：如电机驱动或逆变器，可能需要5A以上的驱动电流以减少开关损耗。

*提示：选择驱动芯片时，需匹配MOSFET的Qg（栅极总电荷），确保驱动电流能在短时间内完成充放电。*

## **2. 工作电压范围（Supply Voltage）**

MOS驱动芯片的供电电压直接影响其兼容性和可靠性。**常见电压范围包括：**

- **低压应用**（5V~12V）：如数字逻辑电路或低功耗DC-DC转换器。

- **中高压应用**（12V~30V）：适用于工业电源或汽车电子。

- **特殊高压驱动**（>30V）：如IGBT驱动或三相逆变器。

*注意：过高的电压可能导致芯片损坏，而过低的电压则可能无法完全导通MOSFET。*

## **3. 传播延迟（Propagation Delay）**

传播延迟是指从输入信号变化到输出响应的延迟时间，**直接影响系统的时序精度和开关频率**。

- **同步Buck电路**：需严格控制高低侧驱动的延迟匹配，避免直通（Shoot-Through）。

- **高频应用**（如Class D放大器）：要求延迟低于50ns以确保信号完整性。

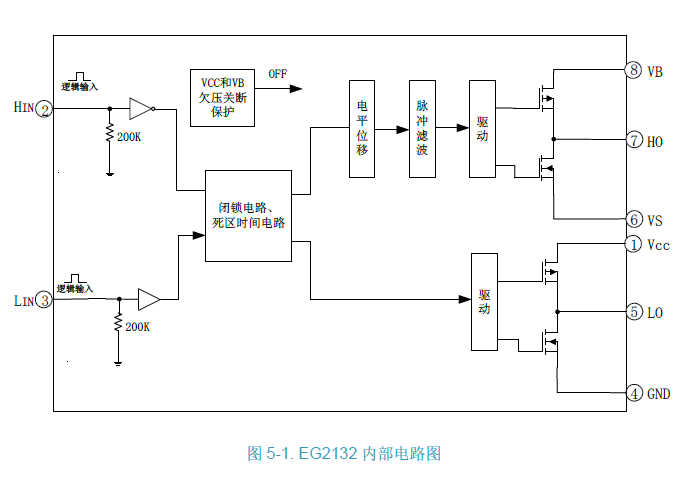

*优化建议：选择带死区时间控制的驱动芯片，可有效避免上下管同时导通的风险。*

## **4. 上升/下降时间（Rise/Fall Time）**

快速的上升/下降时间能显著降低开关损耗，但过快的边沿可能引发EMI问题。**需权衡以下因素：**

- **开关损耗**：边沿越陡峭，损耗越低，适合高频应用。

- **EMI抑制**：可通过调整栅极电阻（Rg）减缓边沿速率，牺牲部分效率换取噪声优化。

*典型值：上升/下降时间在10ns~100ns之间，具体取决于MOSFET的Ciss（输入电容）。*

## **5. 隔离与保护功能**

在高噪声或高压环境中，**隔离型驱动芯片**（如光耦隔离或容隔离）能有效防止地弹干扰。关键保护功能包括：

- **欠压锁定（UVLO）**：防止电压不足时MOSFET未完全导通。

- **过温保护（OTP）**：避免芯片因过热损坏。

- **短路保护（DESAT）**：用于IGBT或SiC MOSFET，快速关断故障电流。

## **6. 功耗与效率**

驱动芯片自身的功耗也会影响系统效率，尤其是高频应用。关注以下参数：

- **静态电流（Quiescent Current）**：低功耗设计的关键，尤其在电池供电场景。

- **动态功耗**：与开关频率和Qg成正比，可通过优化栅极驱动电阻降低损耗。

## **7. 封装与散热**

**封装类型直接影响散热能力和布局灵活性**：

- **SOP-8或DFN**：适用于紧凑型设计，但散热能力有限。

- **TO-220或PowerSO**：适合大电流应用，需注意PCB散热设计。

*设计技巧：高温环境下，可优先选择带裸露焊盘的封装（如PowerPad™），增强导热性能。*

## **结语**

选择合适的MOS驱动芯片需要综合考虑**驱动电流、电压范围、时序特性、保护功能及封装**等多维参数。通过精准匹配MOSFET的特性和应用场景，才能实现高效、可靠的系统设计。
