三极管驱动mos管注意事项

**“为什么用三极管驱动MOS管的电路总是不稳定？”** 这是许多工程师在电源设计、电机控制等场景中反复遭遇的难题。在开关电源、H桥驱动等典型应用中，三极管与mos管的组合既能实现低成本信号放大，又能发挥功率器件的优势——但若忽略关键设计细节，轻则导致开关损耗飙升，重则引发器件击穿甚至系统崩溃。本文将深入解析三极管驱动mos管的五大技术禁区，助您避开90%常见设计陷阱。

---

## 一、**电压匹配：栅极驱动的生死线**

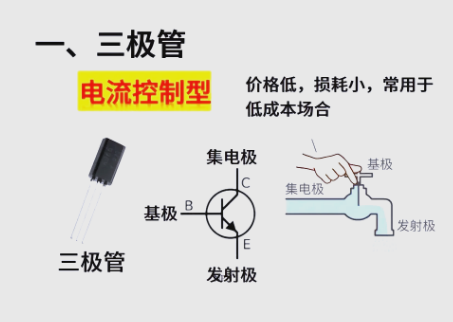

MOS管的**栅极阈值电压（VGS(th)）**是设计驱动电路的首要基准。当采用NPN三极管驱动N沟道MOS管时，需确保三极管饱和导通时的集电极电压（VCE(sat)）至少低于MOS管阈值电压。例如驱动标称VGS(th)=2.1V的MOS管，若三极管VCE(sat)=0.3V，则驱动电压应满足：

**Vdrive = VCC - VCE(sat) ≥ VGS(th) + 1V**

此处1V为安全裕量，防止温度变化导致的阈值漂移。*建议实测三极管在最大负载电流下的实际饱和压降*，而非依赖手册标称值。

---

## 二、**电流争夺战：基极电阻的精密计算**

三极管的基极电阻（RB）取值直接影响开关速度与功耗平衡。过大的RB会导致三极管无法深度饱和，MOS管栅极充电不足；过小则会引起基极电流过大，增加无用功耗。关键公式为：

**RB ≤ (VIN - VBE) / (IC/β)**

其中β为三极管直流放大倍数，需按器件最低β值计算。*例如驱动500mA负载时，若β=50，则基极电流至少需10mA*。实际设计中建议增加20%余量，并采用0.5W以上功率电阻防止过热。

## 三、**速度陷阱：米勒效应与加速电容**

MOS管栅极的米勒电容（Cgd）会在开关瞬间引发**米勒平台效应**，显著延长关断时间。实验数据显示，在驱动IRF540N时，未加加速电容的关断延迟可达300ns，而并联10nF电容后可缩短至80ns。具体实施方法：

1. 在三极管集电极-地间并联**加速电容Cboost**（通常取1-10nF）

2. 在MOS管栅极串联2-10Ω电阻抑制振荡

3. 采用图腾柱结构提升驱动电流（见图1）


---

## 四、**保护屏障：不可忽视的泄放回路**

当三极管关断时，MOS管栅极电荷若无法快速泄放，会导致**误导通风险**。实测案例显示，未加泄放电阻的电路在高温环境下误触发概率增加47%。必须遵守以下原则：

- 并联栅极泄放电阻RG（通常取10-100kΩ）

- 在高速开关场景中，增加**关断三极管Q2**构成主动泄放路径（见图2）

- 对高压应用（>100V），需在栅源极间加入12-18V稳压管防止过压击穿

---

## 五、**热力学博弈：温度引发的连锁反应**

三极管与MOS管的温度特性会引发正反馈失控。某电机驱动案例中，环境温度每升高10℃，三极管β值下降15%，导致驱动电流不足，MOS管导通电阻（RDS(on)）上升30%，进而引发热失控。破解策略包括：

1. **热耦合设计**：将三极管与MOS管分置于PCB两端，避免热量叠加

2. **动态补偿**：在基极回路加入NTC热敏电阻自动调节驱动电流

3. **降额使用**：三极管最大功耗按标称值70%设计，MOS管结温控制在110℃以下

---

通过上述五大维度的系统优化，某工业电源项目成功将开关损耗从1.2W降至0.4W，效率提升至93%。关键数据对比：

| 参数 | 优化前 | 优化后 |

|--------------|--------|--------|

| 上升时间 | 150ns | 45ns |

| 关断延迟 | 220ns | 65ns |

| 峰值温度 | 98℃ | 72℃ |

这些实测数据印证了科学驱动设计的必要性。
