碳化硅 mos 替代igbt

**全球能源转型浪潮下，电力电子器件正经历一场静默革命。** 随着电动汽车、光伏逆变器、工业变频器等应用对效率与功率密度的需求持续攀升，传统IGBT（绝缘栅双极晶体管）逐渐显露出瓶颈。而**碳化硅（SiC）mosfet**凭借其材料特性与技术突破，正在成为替代IGBT的**颠覆性解决方案**。这场技术迭代不仅关乎器件性能的跃升，更将重塑能源转换系统的未来格局。

---

## 一、材料革命：碳化硅为何能挑战IGBT的统治地位？

IGBT在过去30年中一直是中高压功率器件的核心选择，但其基于硅材料的物理特性限制了进一步发展。相比之下，碳化硅作为第三代半导体材料的代表，具备**3倍于硅的禁带宽度**、**10倍的击穿场强**以及**3倍的热导率**。这种先天优势使得SiC mosFET能够实现**更高开关频率**、**更低导通损耗**以及**更强高温稳定性**。

以电动汽车的电机控制器为例，采用SiC MOSFET可将系统效率提升5%-10%，相当于延长8%-15%的续航里程。特斯拉Model 3的逆变器模块已全面采用碳化硅器件，其体积比传统IGBT方案缩小40%，同时峰值效率突破99%——这正是材料迭代带来的**系统级性能突破**。

---

## 二、性能对比：SiC MOSFET如何实现降维打击？

### 1. **开关损耗降低70%以上**

IGBT在关断时存在拖尾电流现象，导致开关损耗显著增加。而SiC MOSFET作为单极器件，可实现近乎理想的快速开关。测试数据显示，在1200V/100A工况下，SiC MOSFET的开关损耗仅为IGBT的25%-30%。这种特性尤其适合高频应用场景，如光伏逆变器中的MPPT（最大功率点跟踪）电路。

### 2. **高温环境下性能更稳定**

硅基IGBT的结温通常限制在150℃以下，而碳化硅器件可在200℃高温下稳定工作。这对需要紧凑设计的工业变频器至关重要——工程师可减少散热系统体积，同时提升功率密度。罗姆半导体的实验表明，采用SiC MOSFET的电机驱动器，在相同输出功率下重量减轻30%，散热器面积缩减50%。

### 3. **反向恢复特性近乎为零**

IGBT配套的快恢复二极管（FRD）在换流过程中会产生显著的反向恢复损耗。而SiC MOSFET的体二极管具有极低的反向恢复电荷（Qrr），在硬开关拓扑中可减少30%以上的能量损耗。这一特性让其在图腾柱PFC（功率因数校正）电路中展现出绝对优势。

## 三、替代进程中的关键技术突破

尽管碳化硅优势明显，但其大规模替代IGBT仍面临挑战。近年来，三大技术突破加速了这一进程：

- **栅氧可靠性提升**：通过氮化硅钝化层与优化氧化工艺，SiC MOSFET的阈值电压漂移问题得到显著改善，寿命测试显示10年工作后参数漂移小于5%。

- **成本下降曲线陡峭**：6英寸碳化硅晶圆良率从2018年的不足50%提升至2023年的80%，器件价格以年均15%的速度下降。Wolfspeed预测，2025年SiC MOSFET的性价比将全面超越IGBT。

- **封装技术革新**：银烧结技术、双面散热模块（如英飞凌的.XT）等新型封装方案，将碳化硅器件的热阻降低40%，充分发挥其高频优势。

---

## 四、替代场景与产业生态演变

当前碳化硅MOSFET的替代进程呈现**差异化渗透**特征：

1. **电动汽车电驱系统**（800V平台首选方案）

2. **光伏储能逆变器**（组串式逆变器效率突破99%）

3. **数据中心电源**（UPS系统效率提升至97%以上）

4. **轨道交通牵引变流器**（日本新干线已部署SiC方案）

据Yole Développement预测，到2027年，碳化硅功率器件市场规模将突破60亿美元，其中新能源汽车领域占比超过65%。而这一增长正引发产业链重构：

- **上游**：科锐（Wolfspeed）、罗姆（ROHM）加速8英寸晶圆量产

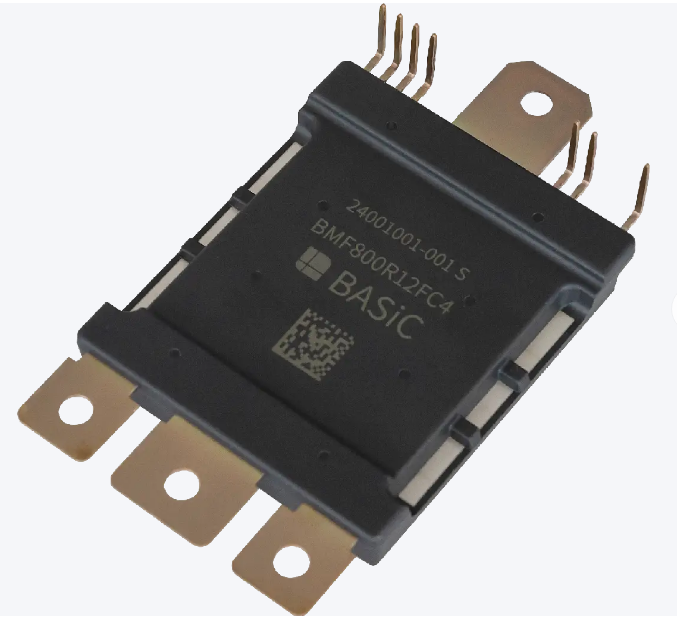

- **中游**：英飞凌、安森美推出车规级全碳化硅模块

- **下游**：比亚迪、蔚来等车企自研SiC电驱平台

---

## 五、设计转型：工程师需要关注的技术拐点

对于电力电子工程师而言，从IGBT转向SiC MOSFET并非简单替换，而需要**系统级设计思维革新**：

- **驱动电路优化**：碳化硅器件需要-5V至+20V的驱动电压范围，且对门极电阻更敏感

- **EMI控制策略**：高频开关带来的电磁干扰需通过叠层母排、磁集成技术等手段抑制

- **热管理再平衡**：尽管损耗降低，但更高功率密度要求热仿真精度提升至±3℃以内

*以车载充电机（OBC）为例，采用SiC MOSFET后，工程师可将开关频率从20kHz提升至100kHz，使磁性元件体积减少60%，同时整机效率从94%跃升至97%。这种变革直接推动充电模块向11kW甚至22kW方向发展。*

---

这场由碳化硅MOSFET引领的技术革命，正在改写电力电子行业的游戏规则。从材料特性到系统设计，从成本结构到应用生态，每一个环节都印证着**“更高效率、更小体积、更强可靠性”**的进化逻辑。当光伏电站的逆变器损耗降低1%、当电动车的续航焦虑缓解10%、当数据中心PUE值突破0.3——这些量变积累的背后，正是碳化硅替代IGBT带来的质变力量。
