mos管中的体二极管

## **引言：为什么MOS管中会存在体二极管？**

在电子电路设计中，mosfet（金属氧化物半导体场效应管）是应用最广泛的器件之一。然而，许多工程师在设计时可能忽略了一个关键细节——MOS管内部天然存在的**体二极管**（Body Diode）。这个二极管并非人为添加，而是由mos管的结构特性决定的。它既可能成为电路中的“隐形守护者”，也可能导致意外的导通或损耗。本文将深入解析体二极管的形成原理、实际作用，以及在电路设计中如何扬长避短。

---

## **1. 体二极管的形成原理**

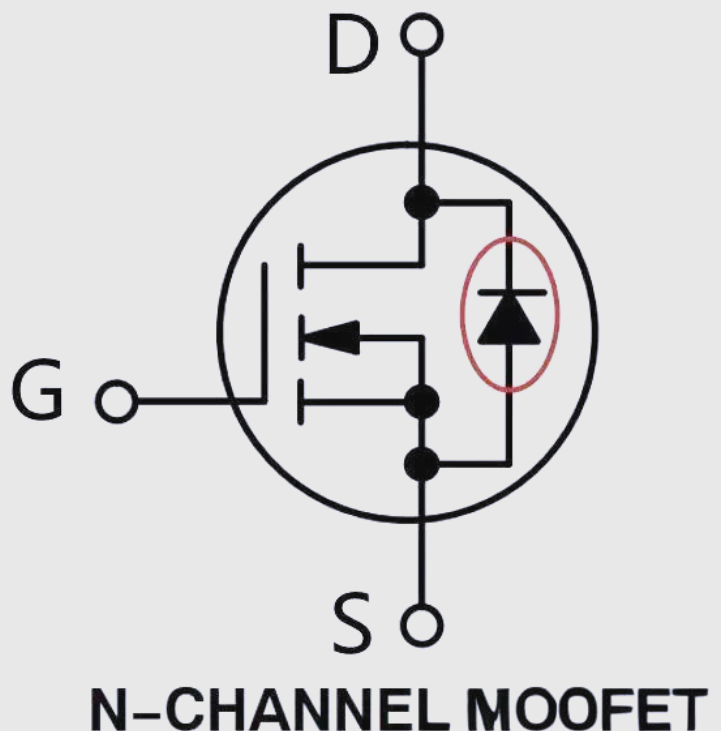

mos管的结构决定了体二极管的必然存在。以常见的N沟道MOSFET为例：

- **源极（Source）**和**漏极（Drain）**之间通过P型衬底（Body）隔离，而衬底通常与源极短接。

- 当源极与衬底之间形成PN结时，就自然构成了一个**寄生二极管**，即体二极管。

**关键点：**

- **极性固定**：N沟道MOS管的体二极管阴极接漏极，阳极接源极；P沟道MOS管则相反。

- **不可消除**：这是半导体工艺的物理特性，无法通过设计去除。

---

## **2. 体二极管的作用与影响**

### **2.1 正向导通：保护还是隐患？**

体二极管在特定条件下会正向导通，例如：

- **同步整流电路**：在Buck、Boost等开关电源中，体二极管为电感电流提供续流通路，避免高压击穿。

- **电机驱动**：H桥电路中，体二极管可续流，但若控制不当可能导致**直通短路**。

**设计注意：**

- **反向恢复时间（Trr）**：体二极管通常是慢恢复二极管，高频开关时会产生额外损耗，需外接肖特基二极管优化。

### **2.2 反向阻断：漏电流问题**

当MOS管截止时，体二极管处于反向偏置状态，但仍有微小漏电流（纳安级）。高温环境下，漏电流可能显著增加，影响低功耗设计。

## **3. 电路设计中的应对策略**

### **3.1 避免意外导通**

在**半桥或全桥拓扑**中，若上下管同时导通（死区时间不足），体二极管可能引发“**直通**”现象。解决方案：

- **优化死区时间**：确保开关信号无重叠。

- **选用低Trr的MOS管**：如碳化硅（SiC）或氮化镓（GaN）器件。

### **3.2 降低导通损耗**

体二极管的正向压降（约0.7V）会导致额外损耗，尤其在同步整流电路中。可通过以下方式改善：

- **外接并联二极管**：如肖特基二极管（压降0.3V）。

- **选择集成优化二极管的MOS管**：部分厂商提供“**逆导型MOSFET**”。

### **3.3 布局与散热考虑**

体二极管的导通电流可能集中在局部区域，导致热不均。建议：

- **对称布局**：确保电流分布均匀。

- **加强散热**：如使用铜箔或散热片。

---

## **4. 体二极管的实测与选型建议**

### **4.1 如何测试体二极管参数？**

- **正向压降（Vf）**：用万用表二极管档测量源漏极间压降。

- **反向恢复时间**：需借助示波器和动态测试电路。

### **4.2 选型关键参数**

- **Vf（正向压降）**：越低越好，减少导通损耗。

- **Trr（反向恢复时间）**：高频应用需选择Trr＜100ns的型号。

- **耐压与电流**：需留足余量，避免过载损坏。

---

## **5. 进阶话题：体二极管的特殊应用**

在某些场景中，体二极管可被主动利用：

- **无源钳位**：保护栅极免受电压尖峰冲击。

- **能量回收**：在ZVS（零电压开关）拓扑中辅助实现软开关。

**案例：**

电动汽车的电机控制器中，体二极管的续流能力可降低开关损耗，但需配合温度监控防止过热。

---

## **结语**

理解MOS管中的体二极管，是优化电路设计的重要一环。无论是避免其负面影响，还是巧妙利用其特性，都需要工程师在选型、布局和调试中细致考量。
