mos管尖峰电压

在电子电路设计中，MOS管（金属氧化物半导体场效应管）因其高输入阻抗、低驱动功率等优势被广泛应用。然而，**尖峰电压**问题却常常成为电路稳定性的“隐形杀手”。这种瞬间的高压脉冲不仅可能损坏mos管本身，还会导致整个系统失效。那么，mos管尖峰电压究竟从何而来？如何有效抑制？本文将深入解析其成因、危害及解决方案，助你提升电路可靠性。

## **一、什么是MOS管尖峰电压？**

尖峰电压（Spike Voltage）是指MOS管在开关过程中，由于寄生参数或电路布局等因素，在漏极（Drain）或栅极（Gate）上出现的瞬时高压脉冲。这种电压往往远高于正常工作电压，可能达到MOS管耐压极限，甚至引发击穿。

### **1. 尖峰电压的主要来源**

- **寄生电感效应**：PCB走线、MOS管引脚及连接线均存在寄生电感，当电流快速变化时（如开关瞬间），电感会产生反向电动势（V=L·di/dt），形成电压尖峰。

- **二极管反向恢复**：在MOS管关断时，体二极管或外部续流二极管会经历反向恢复过程，产生瞬态高压。

- **栅极驱动不当**：栅极驱动电阻过大或过小，可能导致开关速度异常，加剧电压振荡。

- **负载突变**：感性负载（如电机、继电器）突然断开时，储能元件释放能量，易引发高压尖峰。

## **二、尖峰电压的危害**

若不加以抑制，MOS管尖峰电压可能带来以下问题：

1. **器件击穿**：超过MOS管耐压值（如VDSS）会导致栅氧层或PN结损坏。

2. **电磁干扰（EMI）**：高频振荡会辐射噪声，影响周边电路。

3. **系统可靠性下降**：长期承受电压应力会加速MOS管老化，缩短寿命。

## **三、如何有效抑制尖峰电压？**

### **1. 优化PCB布局**

- **缩短高频回路**：减少寄生电感的关键是缩小电流环路面积，如将MOS管、续流二极管和电容就近布置。

- **加粗电源/地线**：降低走线阻抗，减少压降和振荡。

### **2. 使用缓冲电路（Snubber Circuit）**

- **RC吸收电路**：在漏极-源极间并联RC网络（如100Ω+100pF），可吸收尖峰能量。

- **TVS二极管**：瞬态电压抑制二极管能快速钳位高压，适合高频应用。

### **3. 调整栅极驱动参数**

- **选择合适的栅极电阻**：增大栅极电阻（RG）可减缓开关速度，降低di/dt，但会增大开关损耗，需权衡选择。

- **采用有源钳位电路**：通过检测漏极电压动态调整驱动信号，避免过压。

### **4. 选用合适MOS管及续流二极管**

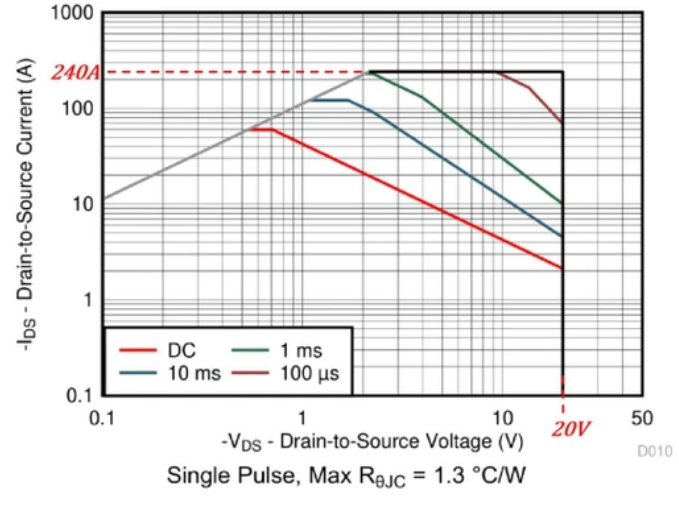

- **选择高耐压MOS管**：预留足够余量（如实际电压的1.5倍以上）。

- **快恢复二极管**：续流二极管应具有短反向恢复时间（如肖特基二极管）。

## **四、实际案例分析**

某电源模块中，MOS管在关断时漏极电压出现50V尖峰（远超30V耐压值），导致频繁失效。经排查发现：

1. 续流二极管反向恢复时间过长；

2. PCB布局中高频回路面积过大。

**解决方案**：更换为快恢复二极管，优化走线并增加RC吸收电路后，尖峰电压降至15V以下，问题解决。

## **五、总结**

MOS管尖峰电压的抑制需从**电路设计、器件选型、PCB布局**等多方面入手。通过合理使用缓冲电路、优化驱动参数及降低寄生电感，可显著提升系统可靠性。对于高频或大电流应用，建议通过仿真或实测验证方案有效性，确保MOS管工作在安全范围内。
