在电子元件的精密世界里,mos 管堪称关键“主角”之一,而它的栅极泄漏电流现象,虽细微却影响深远。

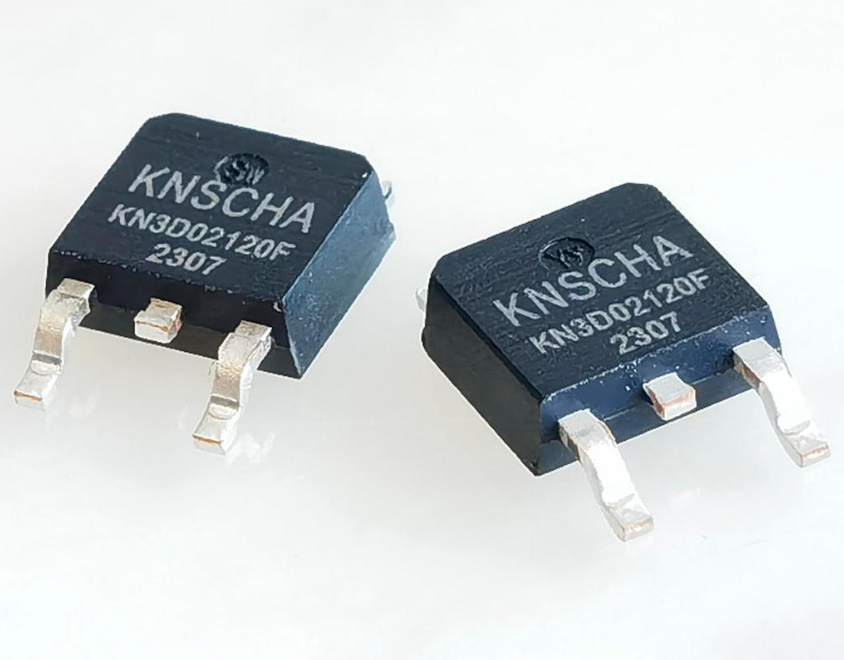

MOS 管,即金属氧化物半导体场效应晶体管,在日常电子设备里广泛“扎根”。从智能手机到电脑主板,它都担当着关键角色,负责信号放大、开关控制等核心功能。其工作原理通俗来讲,就像一扇精准控制水流的闸门,栅极电压这个“操控杆”,能决定源极与漏极间电流的通断。正常情况下,当栅极电压处于关断状态,电流理应被截断,可实际中,仍有微弱电流“偷偷溜走”,这就是栅极泄漏电流。
一、泄漏根源大起底
高场效应引发“暗流涌动”:栅致漏极泄露电流,起因于漏极结中的高场效应。想象一下,在 MOS 晶体管内部微观世界,G(栅极)与 D(漏极)重叠区域仿若一个电场“高压区”,强电场下,电子获得足够能量,如同勇敢的探险家穿越“隧道”——隧穿发生,催生电子 - 空穴对。其中雪崩隧穿与 BTBT 隧穿“齐上阵”,电子被吸入阱中,空穴则在漏极汇聚,形成那恼人的 I GIDL。这就好比平静湖面下,暗涌因强大外力搅动而生。
氧化层“薄”惹祸端:栅极泄露电流另一“罪魁”,是栅极上电荷穿越栅氧化层的隧穿行为。要知道,栅氧化层厚度通常仅 3 - 4nm,薄如蝉翼。高电场施加下,电子借 Fowler - Nordheim 隧道“闯入”氧化物导带,造就 I G。打个比方,这超薄氧化层就像一层脆弱纱巾,挡不住电子的“强行突破”。
二、影响因素全解析
电压起伏“牵”漏流:栅极电压对泄漏电流影响显著。电压升高时,氧化层内缺陷仿若被激活的“捣乱分子”,致使泄漏加剧。形象地说,电压增大就像给漏电“漏洞”施压,让更多电流趁机“出逃”。
工艺瑕疵藏隐患:芯片制造工艺若不够精湛,引入杂质、造成晶格缺陷等,都会给泄漏电流“开绿灯”。好比盖房子,砖瓦(材料)有瑕疵、结构(工艺)不稳固,风雨(漏电因素)就容易侵袭。
三、降漏“妙招”大公开
优化工艺“筑根基”:采用先进光刻、蚀刻技术,精准把控栅氧化层厚度与质量,让氧化层坚固如“堡垒”,抵御电子隧穿。如同打造坚船利炮,从基础工艺上提升防护力。
材料革新“添铠甲”:研发高钾绝缘材料替代传统栅氧化层,新材宛如给 MOS 管穿上“防弹衣”,降低泄漏风险。恰似为房子换上更坚固门窗,增强抵御外界干扰能力。
MOS 管栅极泄漏电流虽微小,却在芯片功耗、性能稳定性上“牵一发而动全身”。随着科技迈向更高精尖,攻克这一“隐形难题”,对电子设备小型化、节能化意义非凡,亟待科研人员持续深耕、精准破局,让 MOS 管在电子舞台完美“谢幕”,助力科技羽翼更加丰满。
